熱網水力工況實驗臺是一種用于模擬熱網水力系統工況的實驗設備。它通過模擬真實工況，對熱網水力特性進行分析和研究，以?xún)?yōu)化系統設計和運行。熱網水力工況實驗臺具有多種功能和優勢，讓我們一起來了解一下。
首先，熱網水力工況實驗臺可以模擬各種熱網運行狀態，包括不同負荷情況下的流量、壓力、溫度等參數。這對于研究熱網系統在不同條件下的穩定性和可靠性非常重要。通過實驗臺的模擬實驗，可以評估系統的性能并進行參數優化，提高熱網的運行效率。
其次，熱網水力工況實驗臺可以模擬熱網系統中的各種故障和異常情況。這對于分析系統的安全性和抗干擾能力非常關鍵。通過模擬實驗，可以評估系統在故障情況下的應對能力，并提供改進設計的參考。同時，實驗臺還可以用于培訓和演練，提高工程技術人員的應急處理能力。
此外，熱網水力工況實驗臺還具有數據采集和分析的功能。它可以實時監測和記錄熱網系統的運行數據，并進行數據分析和報表生成。這對于了解系統的實際運行情況、發現問題和改進設計非常有幫助。通過數據采集和分析，可以實現對系統性能和運行狀態的全面監測和管理。
綜上所述，熱網水力工況實驗臺是研究和優化熱網系統的重要工具。它能夠模擬真實工況，分析系統特性，評估性能并提供改進建議。通過實驗臺的應用，可以提高熱網系統的運行效率、安全性和可靠性。
二、主要配置：

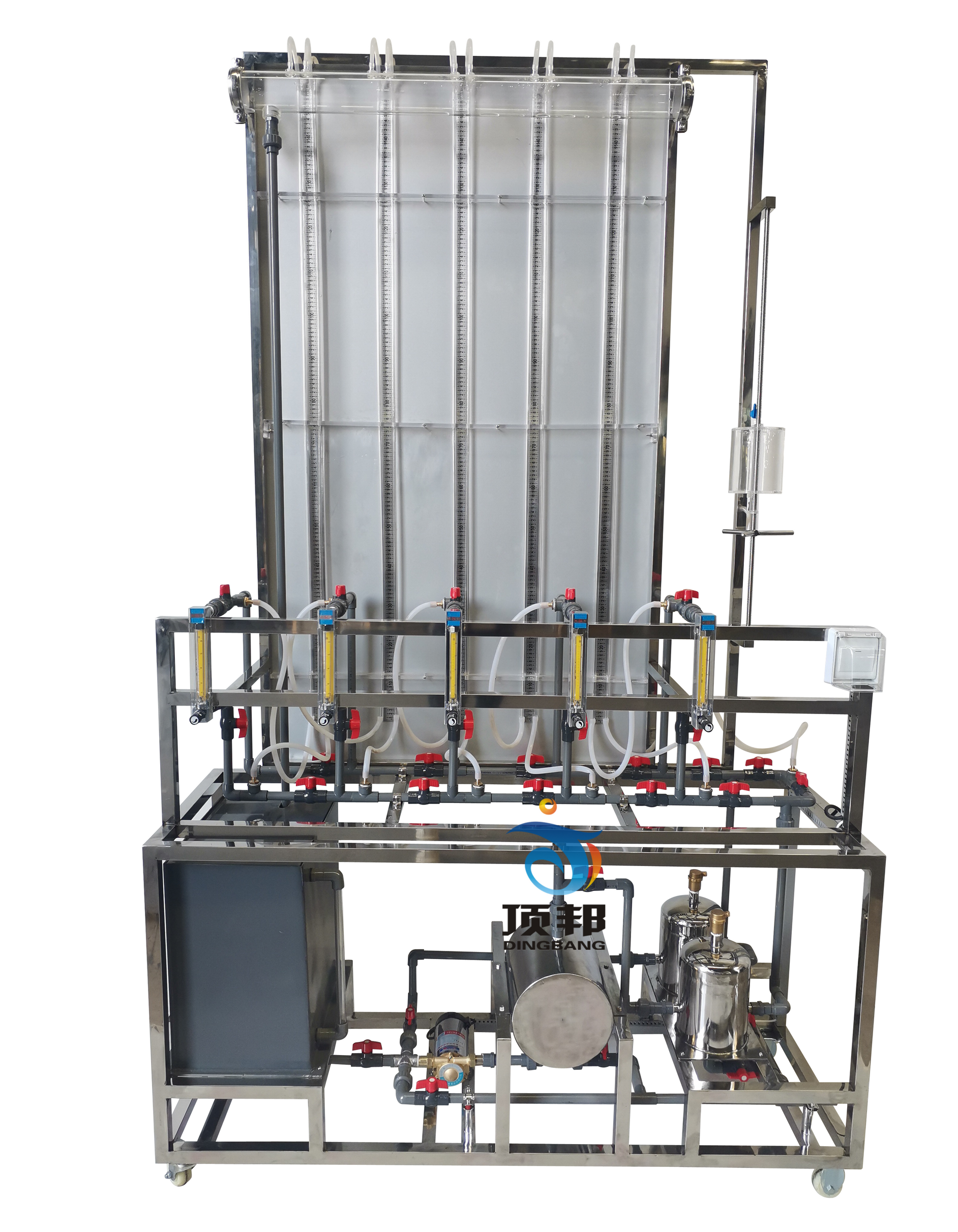

下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管，玻璃管的頂端與大氣相通，玻璃管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。
三、技術參數：
1.輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率120W。
2.水泵參數： 流量：20L/min ，揚程：12m，功率：120W。
3.流量計量程：16-160L/h,測壓管高度1600mm。
4.外形尺寸：1800×500×2300mm，外形為不銹鋼可移動支架，帶雙剎車輪。
