1.建設規模
實訓室的建設將圍繞工學結合的課程體系，進一步促進專業實踐教學的改革和建設，全面適應社會(huì )對應用性人才和技能型人才的需求，采用一體化教學模式，增強對學生的科學研究、實踐技能、解決實際問題的能力和創(chuàng )新精神的培養，從而提高學生的綜合素質，提高專業教學的質量和效益，保證實訓基地建設的可持續發展。
2.預期目標
太陽能光伏發電技術實訓中心的建設，著力營造良好的育人環境，構建特色育人教育模式，打造一個體系完善、設備先進、環境舒適、管理科學規范、集教學改革，科研開發，學生實訓，技能比賽等功能多樣化實訓中心。具有年開展100人次專業實踐教學和200人次職業技能培訓及鑒定的能力，具備一次組織20人次進行技能比賽的能力，具備30人同時開展科研開發的能力。
圍繞光伏行業對高技能人才的需求，重點打造兩個中心和六個平臺，以發揮其綜合效能，提高設施設備的使用效率。
1.人才培訓中心。打造成為甘肅地區能源行業較為先進的研究中心、人才培訓中心。
2. 技術共享中心。打造成為周邊企業和院校的技術共享中心，例如承載老師搞科研的平臺、企業搞創(chuàng )新測試平臺、學院學生搞科學研究的平臺等。
3.職業技能實訓平臺。圍繞通用技能的訓練，建設通用性強、需求量大的基礎技能實訓裝置，滿足光伏發電技能型人才批量性、規?；瘜?shí)訓的需要。
4.職業技能鑒定平臺。對職業院校光伏發電等相關專業學生和社會(huì )各類人員開展職業技能鑒定，國際和國內職業資格認證等職業能力評價服務。
5.職業技能競賽平臺。承辦省、市級以上學生、企業員工和專業技術人員的職業技能大賽。
6.職業教育和新技術研發平臺。充分利用中心先進的技術裝備，為各類職業院校、科研機構和企業技術攻關提供技術支持和服務。
7.科普推廣平臺。充分利用中心各類先進的技術，面向市民和學生提供認識學習和觀光，明確國家能源發展戰略。
8.創(chuàng )新創(chuàng )業平臺。為學生提供創(chuàng )業創(chuàng )造思維，提高學生的創(chuàng )業成功率。
9.創(chuàng )新性。智能微電網建成為國內領先的微網關鍵技術及支撐平臺，開展分布式電源、儲能系統、微電網控制等相關技術的教學研究。構建智能微電網能量管理系統，實現對微電網內分布式電源和智能負荷的協調優化控制及能量管理。并建設微電網調度運行維護監控中心。

一、系統實訓應用范圍：

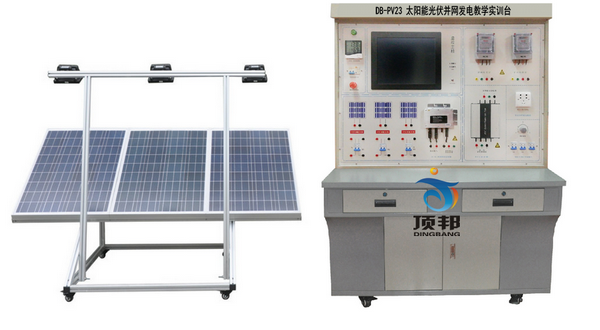

太陽能光伏并網發電教學實訓臺主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。



二、技術參數
2.1、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用3塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
? 最大輸出功率：100W*3塊
? 開路電壓：35V（并聯）
? 短路電流：3*3.25A（并聯）
2.2、模擬太陽燈
? 工作電壓：AC220V
? 額定功率：500W
? 調節器功率：600W
? 電壓調節范圍：0～220V可調
? 功率調節范圍：0～500W連續可調
? 光照度范圍：0～&1280Lux
2.3、照度計
? 量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自動切換量程。
2.4、系統包含電壓表、電流表、有功、無功率表，溫度表及濕度表
? 直流電壓表200V、直流電流表20A各3只
? 交流電壓表500V、交流電流表5A各3只
? 有功功率表 1只
? 無功功率表 1只
? 溫度、濕度表:溫度測量范圍：-50℃-+70℃  濕度測量范圍：20%-90%
2.5、環境監測模塊技術指標
? 含有照度計、溫度表、濕度表，單片機時鐘系統，實現時間的顯示
2.6、13寸工控一體機，帶觸摸功能
? C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器
? 主 板:Intel M11工控固態節能主板
? 內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。
? 硬 盤:24G SSD固態硬盤
? 顯 卡:集成Intel  HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展。
? 聲 卡:集成ALC662 6聲道高保真音頻控制器
? 網 卡:集成1個RTL千兆網卡,支持網絡(luò )喚醒、PXE功能。
? 電 源:外置電源（100V至220V寬幅電壓，全球通用）
? 顯示屏:13寸LED工控屏 分辨率：1024*600
? 觸摸屏:臺灣軍工Touchkit 4線觸摸屏，透光率高；性能穩定，觸摸靈敏
? 整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制)，
? 1* HDMI接口:1* VGA接口,1* RJ-45網絡(luò )接口,1* Line out（綠色）,1* Mic（紅色)
? 2*COM串口,1* 12V DC_JACK輸入接口
   系統狀態：
   太陽能控制器（帶報警功能）：
? 輸入電壓、電流、功率的數據顯示及動態曲線顯示
? 輸出電壓、電流、功率的數據顯示及動態曲線顯示
? 蓄電池：電壓數據顯示及動態曲線顯示
2.7 并網逆變器：
   并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
   系統面板設有用來測量DC、AC相關參數的多個測試端口，可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
  6級功率搜索功能
   在自動調整的過程中，會(huì )看到LOW燈不停的閃爍，功率會(huì )由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
? 直接連接到太陽能電池板（不需要連接電池）
? AC標準電壓范圍：90V～140V/180V～260VAC
? AC頻率范圍： 55Hz～63Hz/45Hz～53Hz
? 并網輸出功率：300W
? 輸出電流總諧波失真：THDIAC <5%
? 相 位 差： <1%
? 孤島效應保護： VAC;f AC
? 輸出短路保護： 限流
? 顯示方式： LED
? 待機功耗： <2W
? 夜間功耗： <1W
? 環境溫度范圍： -25 ℃～60℃
? 環境濕度： 0～99%(Indoor Type Design)
   高性能自動功率點追蹤（MPPT）
強大的MPPT算法，以?xún)?yōu)化來自太陽能電池板的功率收集，可精確地捕捉及鎖定最大輸出功率點，使發電量大幅提高到大于25%以上。

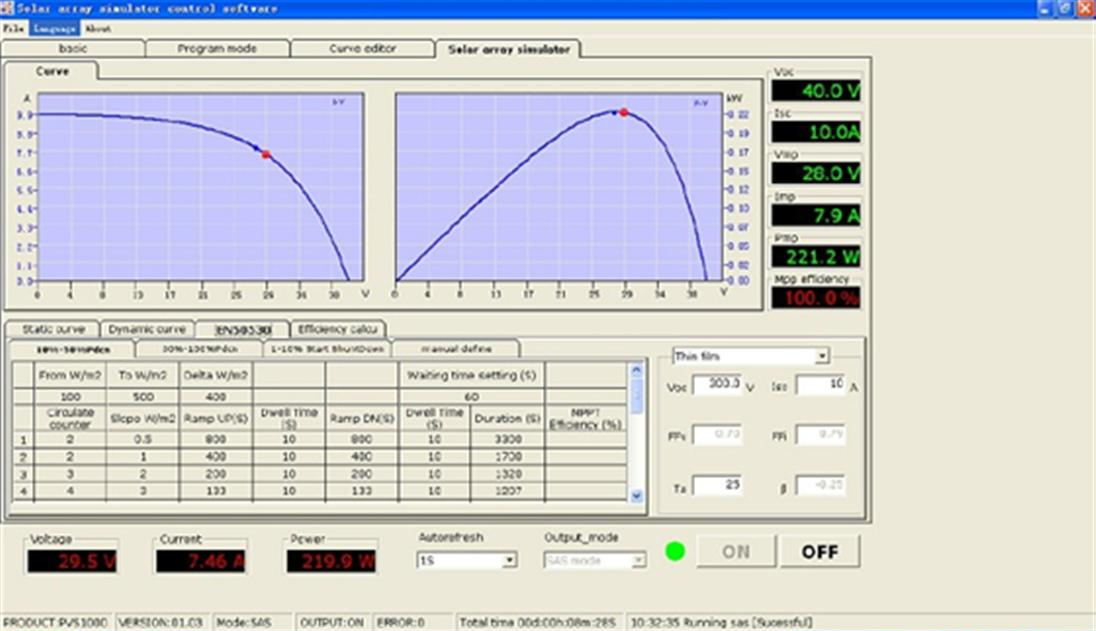

MPPT追蹤圖

    電力輸出:（逆向電力傳輸）
高效的電力逆向傳輸技術，逆變器在并網輸出模式時電力以反方向電力傳輸，自動檢測電路中的負載并優先進行使用，用不完的電力才向電網逆方向傳輸供應到其他地方使用，電力傳輸率可達99.9%。在光伏發電應用系統中使輸出效率更高。

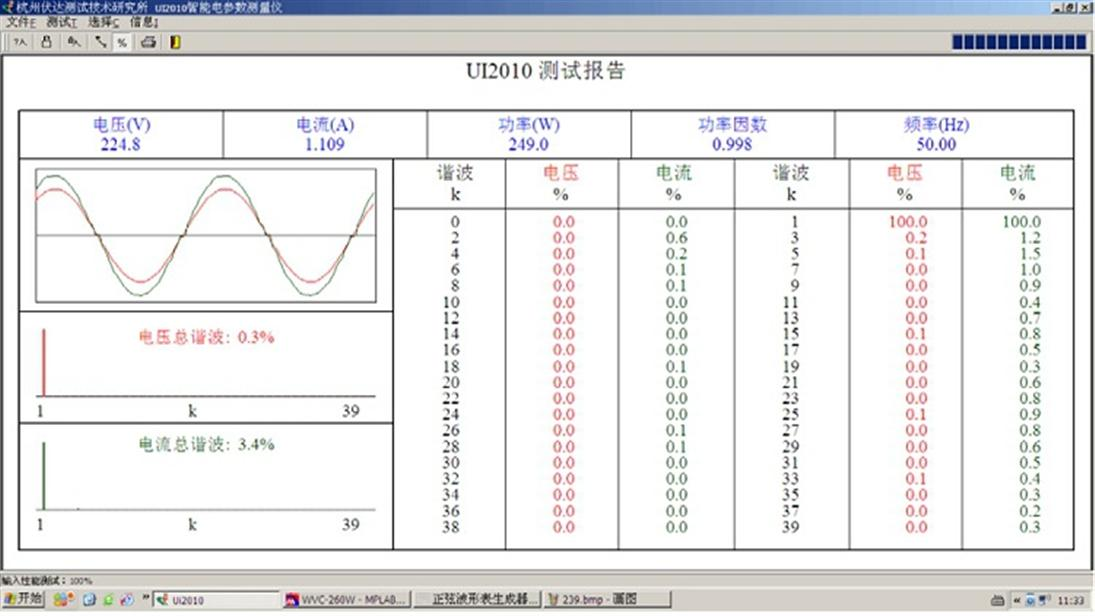

并網湝波分量測試圖



三、可完成的實驗內容：
    實驗一 太陽能電池板特性實驗系列
1-1、太陽能電池板開路電壓測試實驗
1-2、太陽能電池板短路電流測試實驗
1-3、太陽能電板I-V特性測試實驗
1-4、太陽能電池板最大輸出功率計算實驗
1-5、太陽能電池板填充因子計算實驗
1-6、太陽能電池板轉換效率測量實驗
1-7、開路電壓與相對光強的函數關系實驗
1-8、短路電流與相對光強的函數關系實驗
1-9、太陽能電池板P-V特性測試實驗
1-10、太陽能電池板暗伏安特性測試實驗
1-11、太陽能組件輸出特性測試實驗
1-12、串聯電阻對填充因子的影響測試實驗
1-13、并聯電阻對填充因子的影響測試實驗
1-14、太陽能電池光譜特性測試實驗
1-15、太陽能電池板的串聯開路電壓測試實驗
1-16、太陽能電池板的串聯短路電流測試實驗
1-17、太陽能電池板的并聯開路電壓測試實驗
1-18、太陽能電池板的并聯短路電流測試實驗
1-19、負載特性測試實驗
    實驗二 太陽能光伏逆變器實驗系列
2-1、逆變器的工作原理分析實驗
2-2、輸出電壓、電流測試實驗
2-3、最大輸出功率的估算實驗
2-4、過載或短路保護演示實驗
2-5、輸入電壓范圍測試實驗
2-6、轉換效率計算實驗
實驗三 并網逆變電源技術實驗
3-1、并網逆變電源單元組成原理技術實驗
3-2、并網逆變器的最大功率跟蹤、MPPT 控制方法的比較實驗，探討新方法
3-3、光伏同步電源與風電同步電源并網兼容控制技術測試實驗
3-4、并網逆變器的防孤島效應瞬間保護技術測試試驗
3-5、并網逆變電源輸出功率與光伏能量變換的實驗
3-6、并網逆變電源直流輸入欠壓控制實驗
3-7、并網逆變電源交流輸出波形測試實驗
3-8、并網逆變器輸入功率與輸出功率比值效率計算與測試實驗
實驗四 并網發電系統監控軟件實驗

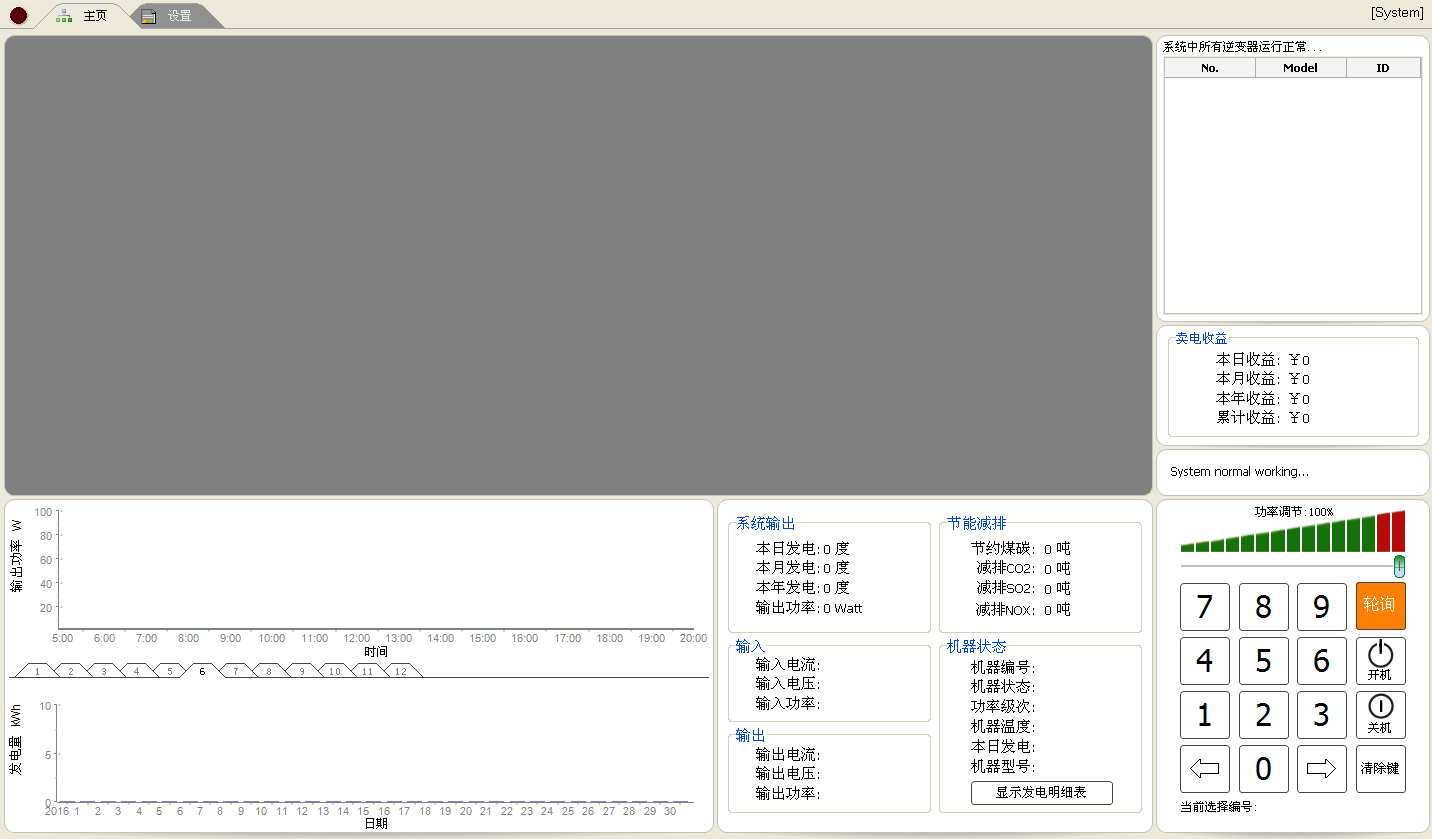

4-1、在上位軟件里查看單站監控項目：直流電壓VDC、直流電流A、輸入功率KW 交流電壓VDC、交流電流A、輸出功率KW，日發電量KWh、日運行時數hmin、總發電量KWh、總運行時數h，二氧化炭排放量查詢。
