工業自動化與過程控制實驗室建設
一、總則
工業自動化與過程控制實驗室項目為交鑰匙工程，乙方完成該實驗室項目的設計、采購、施工、安裝和調試及初運轉后,將該實驗室項目所有權和管理權的“鑰匙”完整地交給甲方。
二、實驗室功能要求
根據人才培養定位和目標，充分考慮到工業自動化領域的最新發展現狀和趨勢，本項目的主要內容為建設工業自動化與過程控制綜合實驗室，具體內容包括：
建設能同時滿足自動化、機器人工程專業人才培養需要的工業自動化與過程控制硬件平臺。
建設能同時滿足自動化、機器人工程專業相關核心課程和綜合實訓教學需要的實驗、實訓項目庫及配套教學體系。
建設符合新時代教育改革發展的雙創(chuàng )、科研和教學改革創(chuàng )新的實踐平臺。
建設符合專業建設發展需要的師資和實驗室管理隊伍。
三、具體功能技術指標
1.基本概況
實驗室配置 11 套工業自動化與過程控制實訓平臺(每套安排 1 組學生，每組
學生 5 人，教師使用 1 套)，放置于一間 150 平方米實驗室，同時配備開展實驗
需要的桌凳、投影及其他教學輔助設備?？晒┳疃?50 名學生同時進行理論學習和實際操作。
2.支持課程
在核心課程和綜合實訓教學需要的實驗、實訓項目庫及配套教學體系方面， 能滿足跨專業、多課程和高效利用的要求，能夠支撐自動化、機器人工程 2 個專業涉及的《自動化儀表與過程控制》《控制系統元件》《電氣控制系統設計》《工控網絡(luò )與組態技術》《傳感器與檢測技術》《電氣控制與 PLC》《運動控制系統》等課程的實踐教學需要，同時可以開展專業項目綜合實訓。

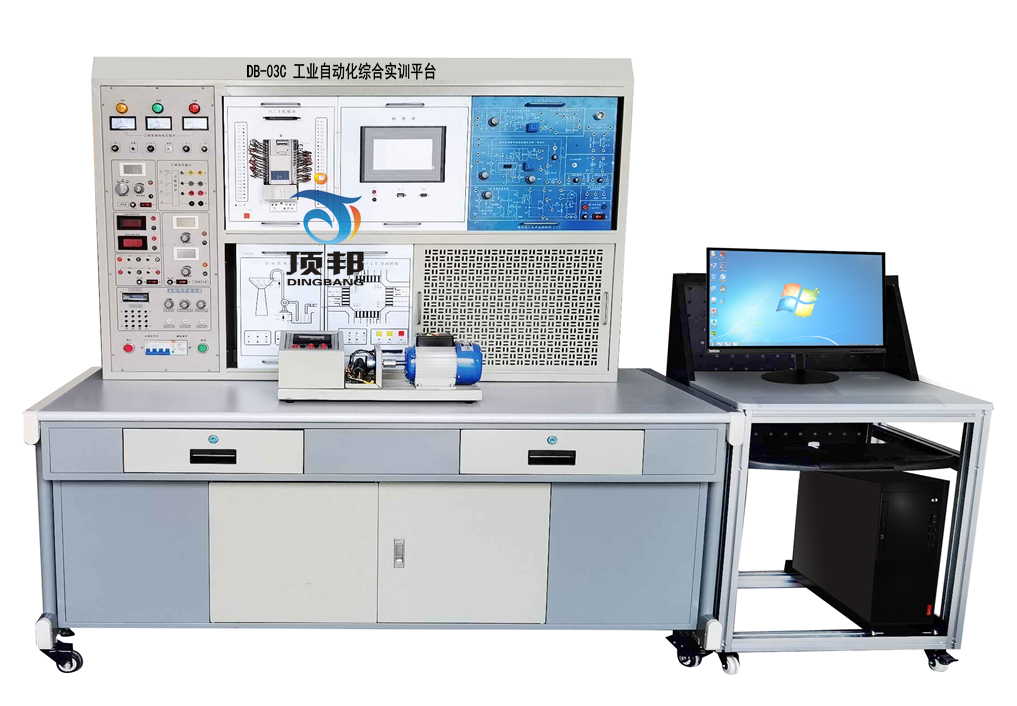

DB-03C 工業自動化綜合實訓平臺
工業自動化綜合實訓平臺結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。工業自動化綜合實訓平臺采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、觸摸屏掛箱、PLC模擬負載掛箱、直流電機、步進電機實訓裝置、伺服電機實訓裝置、實訓網孔板掛箱及豐富的驗證演示裝置。工業自動化綜合實訓平臺實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，步時電機應用實訓，伺服電機控制實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。
1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。
2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。
3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。
4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。
5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。
二、技術性能
1、輸入電壓：三相四線制～380V±10% 50Hz
2、工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：2500mm×700mm×1680mm
