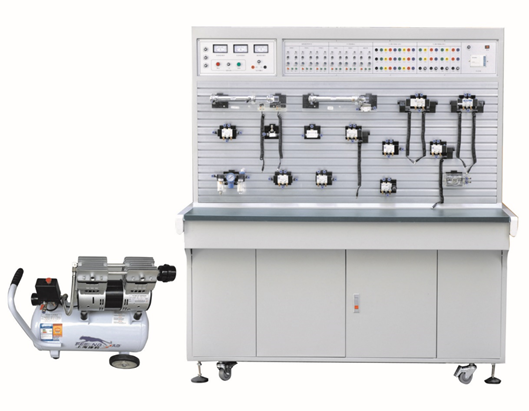

DB-105 氣動實訓臺(工業型)


氣動元件有氣控、電控和手控等方式，氣動回路可采用獨立的繼電器控制單元進行電氣控制，也可采用PLC控制；各個氣動元件成獨立模塊，均裝有帶彈性插腳的底板，在通用鋁型材板上構建成各種氣動回路：集各種真實的氣動元件、繼電器控制單元、PLC編程控制技術于一體。帶有電流型漏電保護，系統額定壓力保護。
氣動實訓臺(工業型)
技術參數及基本配置：
輸入電源：三相五線，380V，允差±10%，50Hz。
裝置容量：<1kVA。
靜音空氣壓縮機：工作電源AC 220V，允差&plusmn;10%，50Hz;電機功率250W:標稱容積10L，額定輸出氣壓1Mpa。．
PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出。
配有控制模塊：電源模塊，PLC控制模塊，PLC按鈕控制模塊。繼電器控制模塊，控制按鈕模塊。

氣動元件配置清單：

序號

型號/規格

名稱

數量

單位

1

氣泵

空氣壓縮機WY5.2

1

只

2

QGX25ⅹ100

單作用缸

1

只

3

QGX25ⅹ100

雙作用缸

1

只

4



旋轉氣缸

1

只

5

AC2000

三聯件

1

只

6

AR2000

減壓閥（帶壓力表）

1

只

7

H21008

手動換向閥

1

只

8

4V210-8（DC24V）

單電磁換向閥（二位五通）

2

只

9

4V220-8（DC24V）

雙電磁換向閥（二位五通）

1

只

10

4V230-8（DC24V）

雙電磁換向閥（三位五通）

1

只

11

4A21008

單氣換向閥（二位五通）

2

只

12

4A21008

雙氣換向閥（二位五通）

2

只

13

MOV2

行程閥（機控）

1

只

14

MOV3A

行程閥（按鈕）

1

只

15

　ST02

或門型梭閥

2

只

16

　1/4 QE02

快速排氣閥

2

只

17

RE02

單向節流閥

2

只

18

1/4

單向閥

2

只

19



順序閥

2

只

20



氣容

1

只

21

PU6ⅹ4

氣管

20

米

22

三菱

編程電纜

1

條

23



內六角扳手

2

把

24



螺絲刀

2

把

25



剪刀

1

把

26

　

活動板手

1

把

27



尖嘴鉗

1

把

28

1/8

消聲器（?。?/span>

2

只

29

3/8

消聲器（大）

1

只

30

6

三通（T型三通）

4

只

31

8 6

三通（Y型減徑三通）

1

只

32

6

四通

2

只

33

601

L型（螺紋二通）

2

只

34

602

L型（螺紋二通）

2

只

35

6

氣孔塞頭

20

只

36



液壓實驗指導書說明書

1

冊

37



PLC編程軟件 、程序光盤

1

個


可以完成的實訓項目：
氣動基本回路
可完成40多種氣動回路實驗（學生也可自行設計搭建其它回路），典型實驗如下
單作用氣缸的換向回路；
雙作用氣缸的換向回路：
單作用氣缸速度控制回路；
雙作用氣缸單向調速回路；
雙作用氣缸雙向調速回路；
速度換接回路；
緩沖回路；
二次壓力控制回路 ：
高低壓轉換回路；
計數回路；
延時回路：
過載保護回路；
互鎖回路；
單缸單往復控制回路；
單缸連續往復動作回路。
直線缸、旋轉缸順序動作回路；
多缸順序動作回路：
雙缸、同步動作回路：
回缸聯動回路；
卸荷回路；
或門型梭閥的應用回路。
快速排氣閥應用回路；
