二、產品概述：

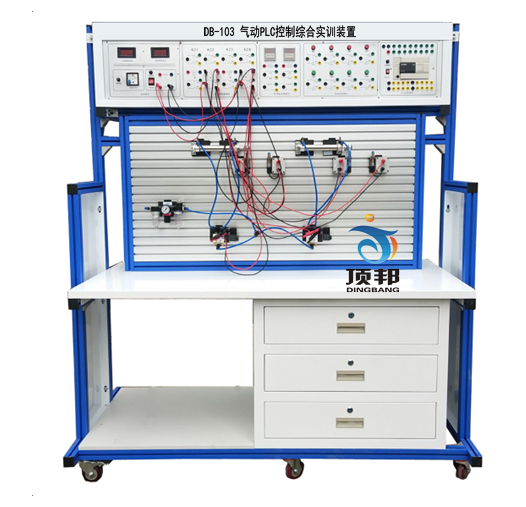

  氣動PLC控制綜合實訓裝置采用平臺式設計、模塊化組合式應用”的新思路，氣動元件選用的工業級器件，力求做到真實、直觀，各氣動元件配有專門設計的卡裝式快速裝接底板。學員根據所設計的氣動控制回路要求選用氣動元件，快速的通過專門設計的連接裝置可方便可靠的鎖緊在鋁合金實驗臺上，操作方便、簡捷。設備配置有常用氣動元件、可編程控制器模塊，電源模塊，按鈕模塊，時間繼電器模塊，繼電器模塊等器件，學生可獨立地進行氣壓回路設計、安裝、調試、故障排除、編制控制程序等操作實訓，從而提高學生的學習興趣、增強實踐動手能力、獨立思考問題和解決問題的能力。
三、技術參數：
1. 氣壓：0.8MPa
2. 供氣量：0.036L/min
3. 供電電壓：AC 220V
4. 直流電壓: 24V
5. P L C：FX3U-32MR
6. 外形尺寸：L1600mm×W650mm×H1770mm
四、產品結構：
桌身部分：采用優質鋁合金做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面部分：采用密度板，防火、防水、防腐蝕。
鋁合金萬能操作平臺：選用卡槽式優質鋁合金加工而成，整體采用斜面式設計，接插、裝配操作方便、快捷。
五、配置與要求：
氣動PLC控制綜合實訓裝置配置清單

六、實訓考核項目：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、與門雙壓閥的應用回路
