一、產品簡介

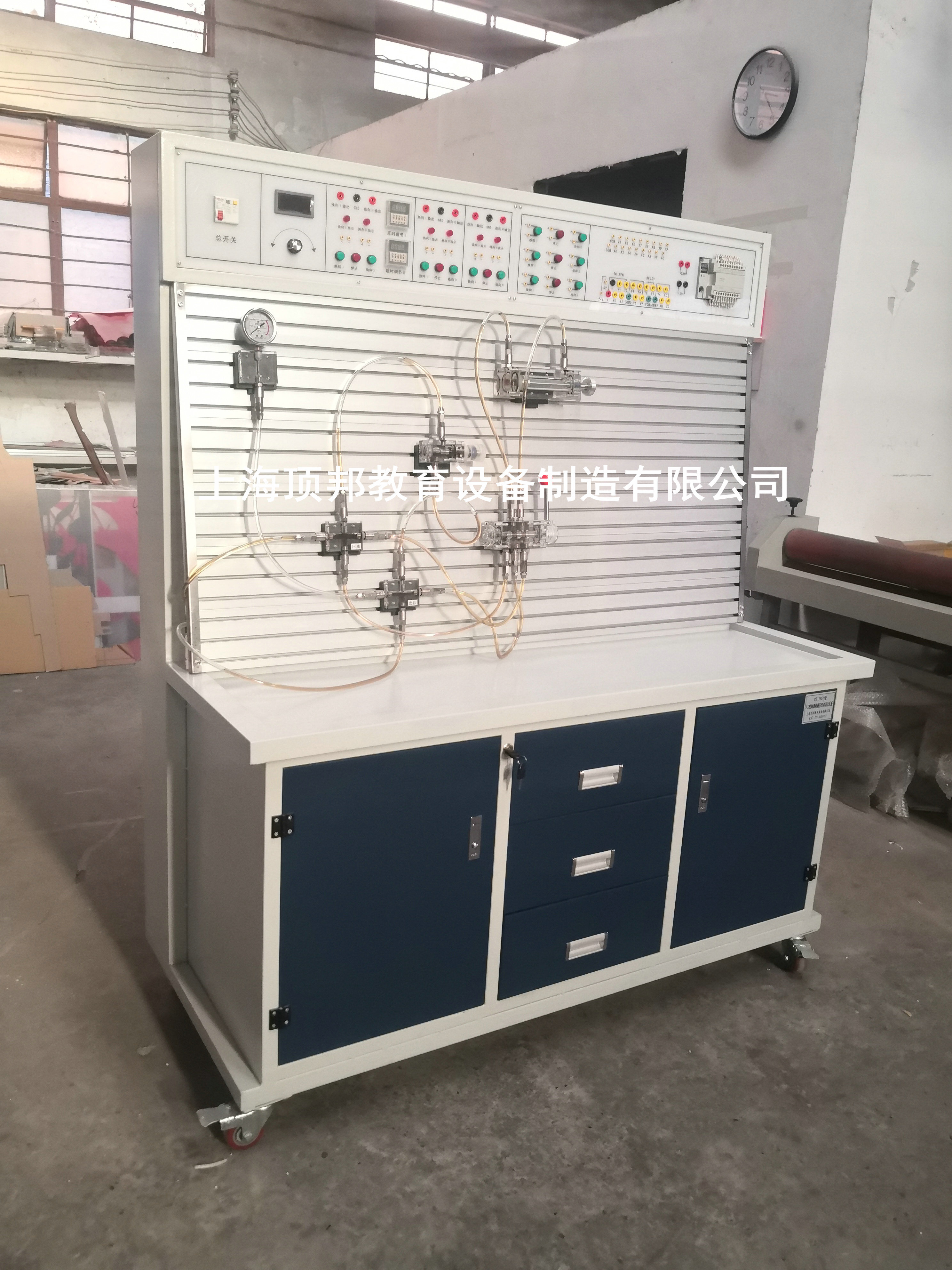

為了盡快的適應各個領域的發展，培養出大理的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功DB-YY01 PLC控制透明液壓傳動演示系統。
各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺的實驗屏采用1.0mm冷軋鋼板精制而成,各液壓元件均采用過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
本液壓實驗臺產品參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。
二、技術參數
1.電源：220V 50Hz
2.演示臺外形尺寸（約）：1500×700×1800mm（長×寬×高）。
3.鋁合金實驗屏尺寸：1200×720mm（長×高）
4. 液壓專用油泵
功能介紹：
（1）由于本實驗臺演示的各個油路，具有回路壓力范圍大，流量要求不一致等特點，因此，為了更好的滿足實驗演示要求。油泵拖動電機采用了小型交流電動機。
（2）交流電機技術參數：
額定電流：2 A
額定功率：0.75KW
額定電壓：220V
額定頻率：50HZ
額定轉速：1400 rpm
（3） 嚴格禁止在變量泵，吸油管及油箱內無液壓油的狀態下，起動油泵電機高速運轉。
（4.）起動油泵電機時，應先檢查實驗油路是否有錯接，是否有漏油現象。
（5）在啟動油泵時泵站溢流閥一定要在卸荷狀態。
（6）液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
5.演示實驗油路液流要求壓力僅需0.3-0.8Mpa (油泵最高壓力：Pmax＝1.0Mpa)
6.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
7.PLC可編程控制器：三菱FX1S－20MR-001型
8.透明液壓元件，透明直觀，配有自封式快速接頭，不漏油，裝有過渡扣板拆裝方便搭接各種所需回路等。
9.實驗臺重量：（約）150KG
三、實驗項目
二十種基本液壓傳動控制回路
（1）節流閥換接回路
（2）節流閥控制的同步回路
（3）進油節流調速回路
（4）兩級調壓回路
（5）旁路節流調速回路
（6）三位四通換向回路
（7）順序閥控制的順序回路
（8）壓力繼電器控制順序回路
（9）蓄能器保壓回路
（10）接近開關控制的順序回路
（11）差動回路
（12）二位四通換向回路
（13）電磁換向閥的卸壓回路
（14）隔離壓力波動的穩壓回路
（15）回油節流調速回路
（16）節流閥控制雙程同步回路
（17）快慢速切換回路
（18）平衡回路
（19）液控單向閥鎖緊回路
（20）液控單向閥保壓回路

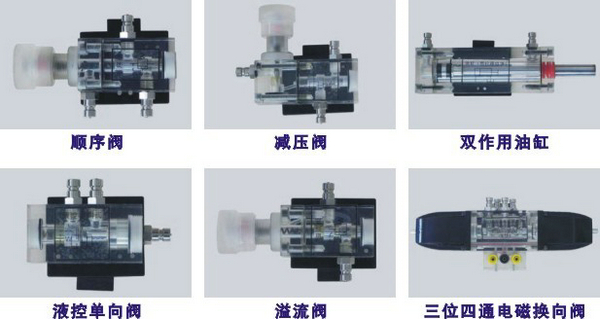

五：液壓元件參考圖片

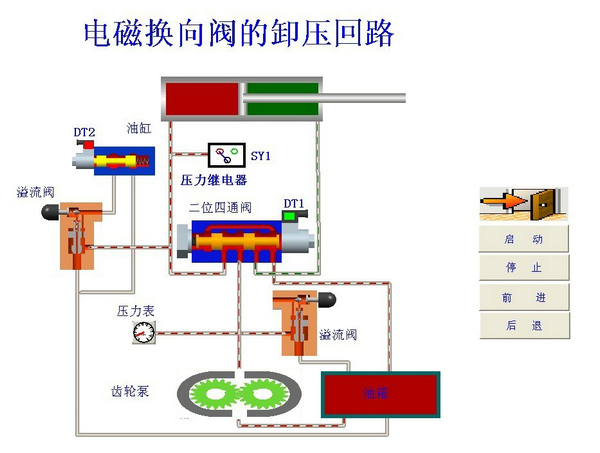

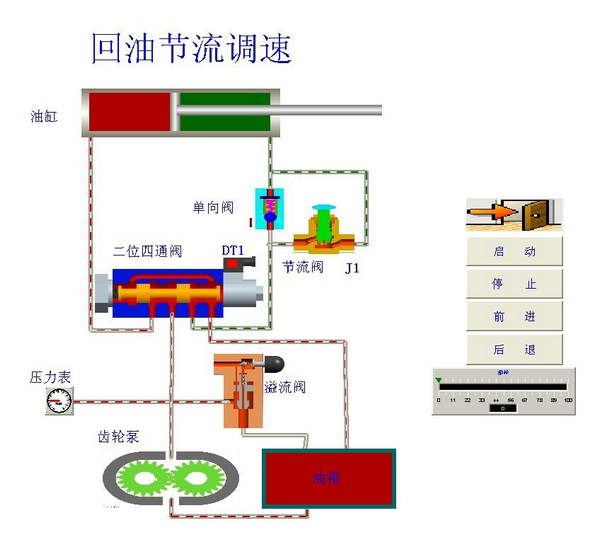

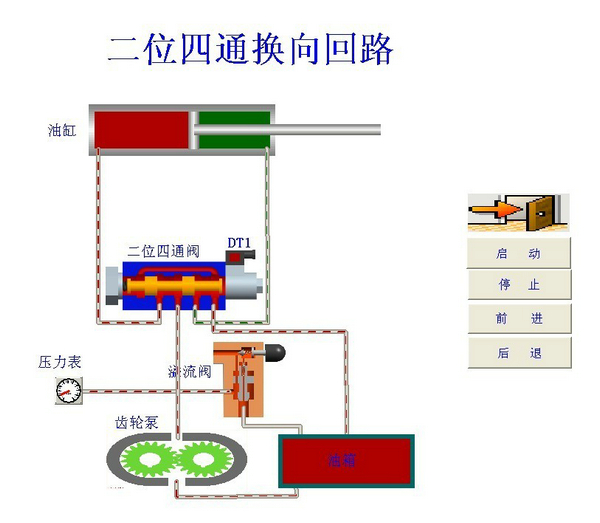

四、軟件界面




五、PLC控制透明液壓傳動演示系統配置清單
