大功率異步電機實驗裝置

大功率異步電機實驗裝置
[名稱]：大功率異步電機實驗裝置
[規格型號]：DBQ-5
[產品價格]：
[產品參數]：請聯系客服
[聯系電話]：021-36334717
[QQ]：
點擊這里給我發消息點擊這里給我發消息
歡迎關注我公司產品

產品詳情

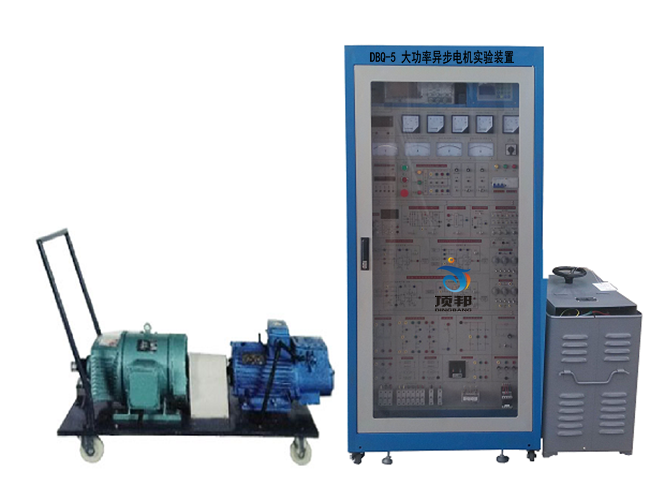

大功率異步電機實驗裝置
一、概 述
　　DBQ-5大功率異步電機實驗裝置是根據"電機學"課程實驗大綱要求及部分高校對中小型電機組實驗需求而研制生產的中大功率電機組實驗裝置。該裝置適用于高等院校原有的電機、電氣技術實驗設備的更新改造，為中等專業學校、職業技術學院等實驗室新建或擴建、迅速開設實驗課提供了理想的實驗設備，同時為教師及研究生開發新實驗或進行科學研究工作提供良好的實驗條件。
二、裝置特點
1. 采用柜式結構，設計美觀大方　　
2. 所有實驗連線均在控制屏面板上連接即可，無需直接接觸電機，安全可靠性；
3.電機均選用工業現場應用的2.2kW左右的中小型功率電機，能真實反映電機本身特性；
4. 該實驗裝置帶有電壓型和電流型漏電保護功能，確保實驗進程中操作者的人生安全和設備的保護；
5. 整套性強，從儀器儀表、專用電源、電機機組、實驗部件及實驗專用導線等均配套齊全；配套件的性能、規格等緊密結合實驗的需要進行配置。
三、技術性能
　　1. 輸入電源：三相四線AC380V±10% 50Hz
　　2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
　　3. 裝置容量：≤4kVA
　　4. 重 量：500kg
　　5. 外形尺寸：800mm×600mm×1850mm
四、裝置的基本配置
　　實驗裝置由控制屏、交直流電源、測量?jì)x表組件、負載組件、電機機組、實驗導線及配件等組成。
（一）工業控制柜（設有玻璃門、直觀清晰）
機柜為亞光密紋噴塑結構，1.5mm厚冷軋鋼板、面板采用鋁型材質;結實牢固、美觀大方。柜體后下側留有電源輸入線。柜子的底部安裝有四個優質的萬向輪，每個輪子可承受150kg的重量，保證了機柜的可靠移動。同時還安裝有四個撐腳，當擺放位置確定后，可采用撐腳固定機柜，進一步提高了萬向輪的可靠性。
　1. 交流電源部分
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格6kVA、0～450V）?？烧{交流電源輸出具有短路保護裝置，當相間、線間過電流及直接短路均能起到保護?？刂破恋墓╇娪蓡⑼０粹o進行控制，同時配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓電壓。
　2. 直流電源部分
　直流電源：一路0～250V（3A）可控直流勵磁電源，設有一只直數字電壓表，和電流表。
3.交流數字電壓表、電流表
交流數字電壓表三只：測量范圍為0～500V，輸入阻抗10MΩ，精度為0.5級，三位半數顯?！?br style="padding: 0px; margin: 0px;" /> 交流數字電流表三只：測量范圍為0～20A，精度為0.5級，三位半數顯。
4.智能功率測量?jì)x
測量交流電路的有功功率，功率因數等。
5.智能型轉速/轉矩/輸出功率測試儀
可同時測量電機的轉速，轉矩，輸出的機械功率等，具有通信功能。
（二） 電機機組配置
　　(1)三相鼠籠異步電動機-直流發電機-動態扭矩傳感器　　
Y380V，2.2kW三相鼠籠異步電動機與230V，1.9kVA直流發電機同軸連接，連接動態扭矩傳感器，電機接線端子直接引出至面板，實驗接線方便。
?。ㄈ?大功率可調電阻負載的配置
設備還配套一臺大功率可調電阻器，接直流發電機的電樞回路，調節負載電阻大小即改變了電動機的輸出轉矩。
（四） 低壓電器元件1批
  提供低壓電器元件，供電機啟動，停止等使用。
（五） 高可靠帶護套手槍插實驗導線及配件
　　采用高可靠護套結構手槍插連接導線（接觸良好，安全可靠），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件，外有柔軟橡膠層保護，接觸可靠。
五、實驗項目
4. 三相鼠籠異步電動機實驗
　　(1) 三相異步電機的空載實驗；　
(2) 三相異步電機的負載實驗；　
(3) 異步電機的起動和換向實驗
  (4) 三相異步電機機械特性的測定實驗
六、配置清單

序 號 名    稱 數 量 單位
1 工業柜及電源控制屏 1 套
2 大功率可調電阻箱 1 只
3 智能型扭矩/轉速測量?jì)x 1 套
4 動態扭矩傳感器 1 套
5 1.9KW直流發電機              1 臺
6 2.2KW異步電動機              1 臺
7 電機小推車 2 套
8 實驗連接線 1 套
