用換向閥的換向回路

實驗?zāi)康模?/span>

了解換向閥的換向過程。

實驗內容：

液壓系統中執行換向動作大都由換向閥來實現，如圖中的換向回路，根據執行換向的要求，可以選用二位或三位，四通或五通人工、機械、液壓和電氣等各種控制類型的換向閥。

所需元件：（如下圖所示）

壓力表，雙作用油缸，三位五通手動換向閥，溢流閥

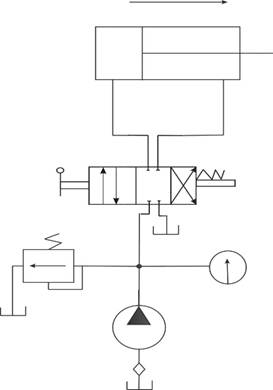

圖4-1用換向閥的換向回路
