一、概述
二維運動控制實驗平臺是集運動控制卡、PLC可編程控制器、步進電機及驅動器、開關電源、XY控制平臺及運動控制軟件于一體的理想教學實驗系統。XY控制臺是一個采用滾珠絲杠傳動的模塊化十字工作臺，可以實現平面內X、Y軸方向的運動控制，用于實現目標軌跡和動作。實驗系統軟件包括基于軸的控制、基于坐標系的控制、命令編輯和運行、數控代碼編輯和運行、復雜運動軌跡控制。

二、技術性能
    1、定位精度：0.4mm
    2、X軸有效行程：230mm；Y軸有效行程：230mm；最大運動速度：20mm／s；最大運動加速度：1g
    3、輸入電源：220V±10％(50Hz)
    4、工作環境：溫度-10℃～+40℃  相對濕度<85％(25℃)  海拔<4000m
    5、裝置容量：≤1．2kVA
    6、外形尺寸：45cm×45cm×15cm

三、系統結構及組成

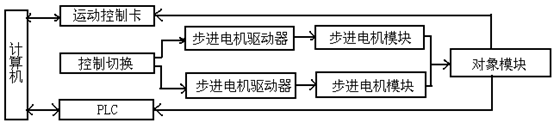

    實驗平臺主要由步進電機控制系統和電腦桌兩部分組成，結構框圖如下圖所示：

系統結構框圖
    （1）對象模塊
步進電機二個：采用二個2相步進電動機，分別為XY兩個方向布置，X軸運動行程為230mm，Y軸運動行程為230mm。
    （2）PLC一個(選配)
    可根據用戶要求配置不同型號、品牌的PLC主機。配有通訊下載電纜—個，用于連接PLC主機與上位編程軟件，實現PLC程序的上載、下載及PLC內部數據監控。
    （3）運動控制卡一塊
32位PCI總線，即插即用
所有輸入、輸出均采用光耦隔離,抗干擾性強
2軸伺服/步進電機控制，每軸可獨立運動，互不影響
脈沖輸出的頻率誤差小于0.1%
最大脈沖輸出頻率為2MHz
脈沖輸出可用單脈沖（脈沖+方向）或雙脈沖（脈沖+脈沖）方式
梯形加/減速
任意2軸直線插補
最大插補速度1MHz
運動中可以實時讀出邏輯位置、實際位置、驅動速度
24路數字輸入，12路輸出
每軸兩個限位輸入，可設置成無效，作為通用輸入使用
支持在一個系統中使用多達16個控制卡
支持DOS、WINDOWS95/98/NT/2000/XP/WINCE等操作系統
    （4）步進電機驅動器二個
    輸出電流：最大電流為2A
    輸出方式：光光耦合器·開路集電極輸出
    （5）穩壓直流電源  一個
輸出電流：最大輸出電流為5A
    輸出電壓：24V
    輸出功率：120w
    （6）運動控制卡接口板 一塊
    為運動控制卡提供接口端子，可根據自己的需要進行相應的接線，實現接線的靈活及開放性。
    （7）實驗平臺信號接口板 一塊
    用以實現PLC和運動控制卡與實驗平臺的信號連接，在同一時刻只能一種控制起作用。
    （8）電腦桌一張（選配）
    （9）計算機一臺(用戶自備)
    用于安裝CX-Program，組態等軟件，主要完成時設備的編程及對整個設備運行情況的總體監控。
    硬件配置：基本配置要求P4 3.OG以上，內存至少為256M，至少有一個USB接口、一個Rs232串口和一個空閑PCI插槽。操作系統：Windows XP(專業版)+SP2。
軟件及電纜：提供編程軟件CX-Program(演示版)、組態(演示版)軟件各—套，用于設備的編程和監控；提供一根通訊電纜，用于上載、下載PLC程序。

四、實驗項目
    基礎實驗
    1、PLC認識和操作實驗
    2、PLC編程練習實驗
3、組態認識實驗
4、組態編程練習實驗
5、直線電機的認識實驗
基于PLC控制的系統性實驗
6、基于PLC控制的單軸實驗
7、基于PLC控制的兩軸聯動控制實驗
8、基于PLC控制的任意路線物料搬運實驗
基于運動控制卡控制的系統性實驗
9、基于運動控制卡控制的單軸實驗
10、基于運動控制卡控制的兩軸聯動實驗
11、基于運動控制卡控制的任意路線物料搬運實驗
運動控制卡可用以下開發工具：
CBuilder    Borland C++Bulider 6  工具開發的基本庫函數示例程序及源代碼
Dephi       Borland Dephi 6       工具開發的基本庫函數示例程序及源代碼
Vb          Microsoft Visual basic工具開發的基本庫函數示例程序及源代碼
VC          Microsoft Visual C++  工具開發的基本庫函數示例程序及源代碼
