PLC實驗室是一個專注于可編程控制器（PLC）技術的教學和實驗場所。它不僅是電類和非電類專業的專業基礎實驗室，承擔著全校工程類專業的PLC實驗教學任務，而且為工科類各專業的學生提供開放實驗、課程設計和畢業設計的場所，同時也為教師的科研教學提供實驗設備。
　　PLC實驗室的主要設備包括PLC實驗臺、計算機、變頻器、觸摸屏以及組態軟件和相關控制對象。在這里，學生可以接觸到大量的設計型實驗，包括具體工程對象的控制、遠程通信控制和組態編程實驗等。這些實驗旨在通過實踐操作，增強學生的學習積極性，培養他們的動手能力，深化對理論知識的理解，幫助他們更好地掌握基礎知識、基本理論和基本技能，并強化工程能力和創新能力的培養。
　　在PLC實驗室中，學生可以學習如何使用PLC編程軟件創建邏輯控制程序，并模擬和調試程序的運行。他們還可以利用傳感器將現實世界中的參數輸入到PLC中，并通過編程控制輸出設備來響應這些參數變化。例如，學生可以設計一個自動門系統，通過PLC編程實現根據傳感器檢測到的人員進入/離開信號來控制門的開關。此外，學生還可以通過PLC學習和實踐自動化控制的基本原理和技術，設計并構建小型生產線或簡單的自動化系統，使用PLC控制物料輸送、機械手臂的操作、傳送帶速度調整等。
　　PLC是一種比繼電接觸器更可靠、功能齊全、響應速度更快的新一代工業控制器，它適用于惡劣環境（如粉塵、腐蝕性氣體等），并具備運算、計數、計時、數據處理、A/D、D/A轉換等功能，還可以進行聯網、通訊、遠程I/O控制等。在PLC實驗室中，學生不僅可以學習PLC的基本知識和應用技能，還可以將各種傳感器的數據采集和監測與課程學習相結合，例如溫度監測、濕度監測、液位監測等，從而獲取實時數據處理與分析的經驗。
　　設備：可編程控制器模擬實驗裝置
　　功能：該實驗裝置的PLC主機和各種模擬單元均采用模塊式結構，模擬控制單元類型眾多，既能滿足基本教學需要，又便于進一步擴展應用。各種模擬控制單元讓學生貼近生產實際，同時增加了學生實驗的自主性并加強了動手能力，讓他們可以靈活運用PLC（包括擴展模塊）及各種控制器件而不只是單純地為實驗而實驗。通過實驗、開放、小課題以及畢業設計，使學生逐步了解并最終達到初步掌握應用PLC的能力。
　　教學目的和要求：該實驗環節是對《可編程控制器原理與應用》理論課的補充和延伸，可以幫助學生鞏固和加深掌握所學的理論知識、加強他們的動手能力，提高學生綜合素質?？删幊炭刂破鳎≒LC）由于具有控制功能強，可靠性高、使用靈活方便、易于擴展、通用性強等一系列優點，已成為現代工業自動化的三大支柱之一。通過該教學環節，使學生達到以下要求：
　　1.       掌握可編程控制器的基本組成、工作原理；
　　2.       熟練掌握可編程控制器的基本指令，梯形圖的編程規則和一些典型單元的梯形圖程序；
　　3.       掌握可編程控制器的程序設計方法和技巧；
　　4.       初步具有對簡單PLC控制系統的設計能力。

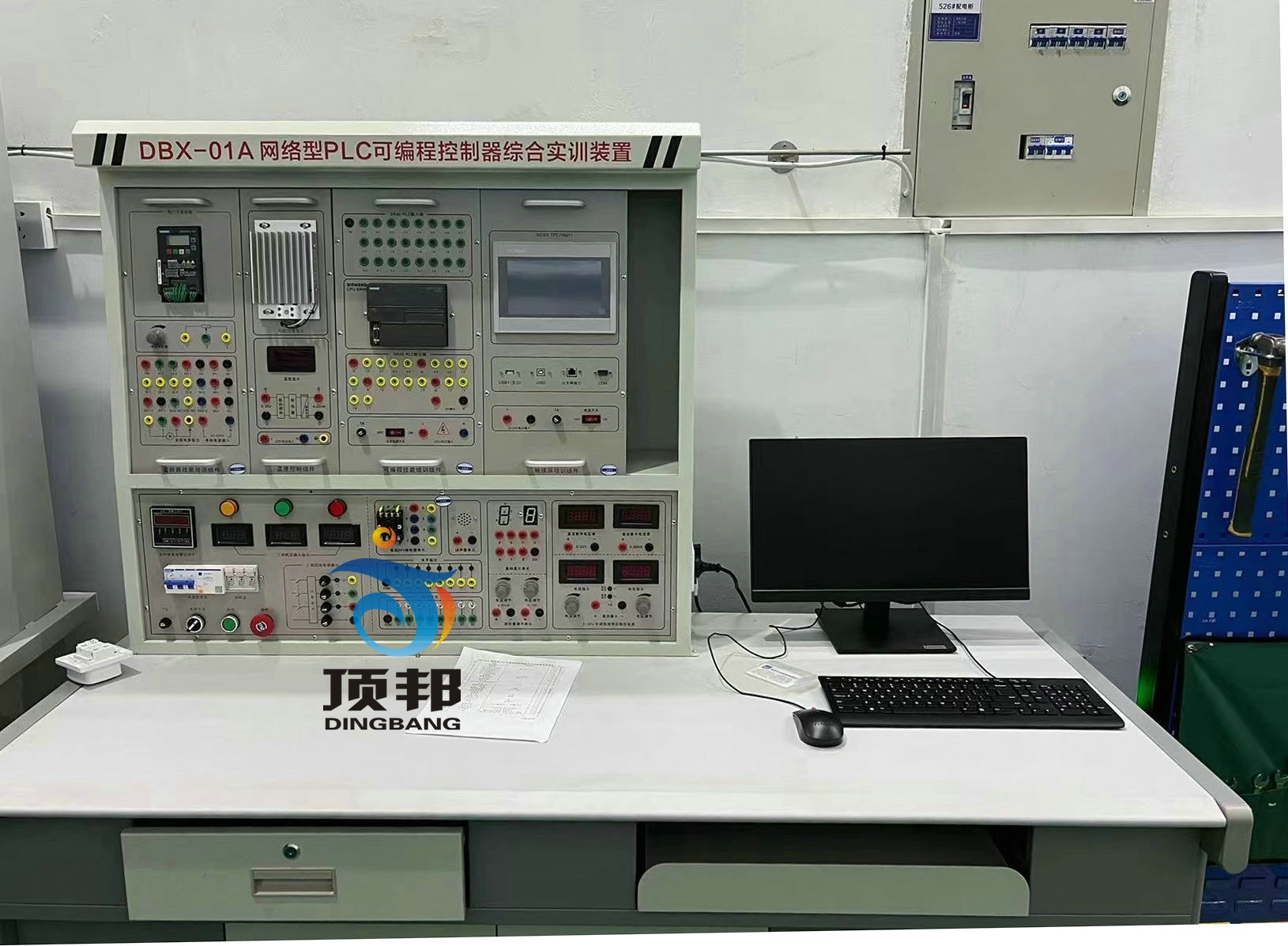

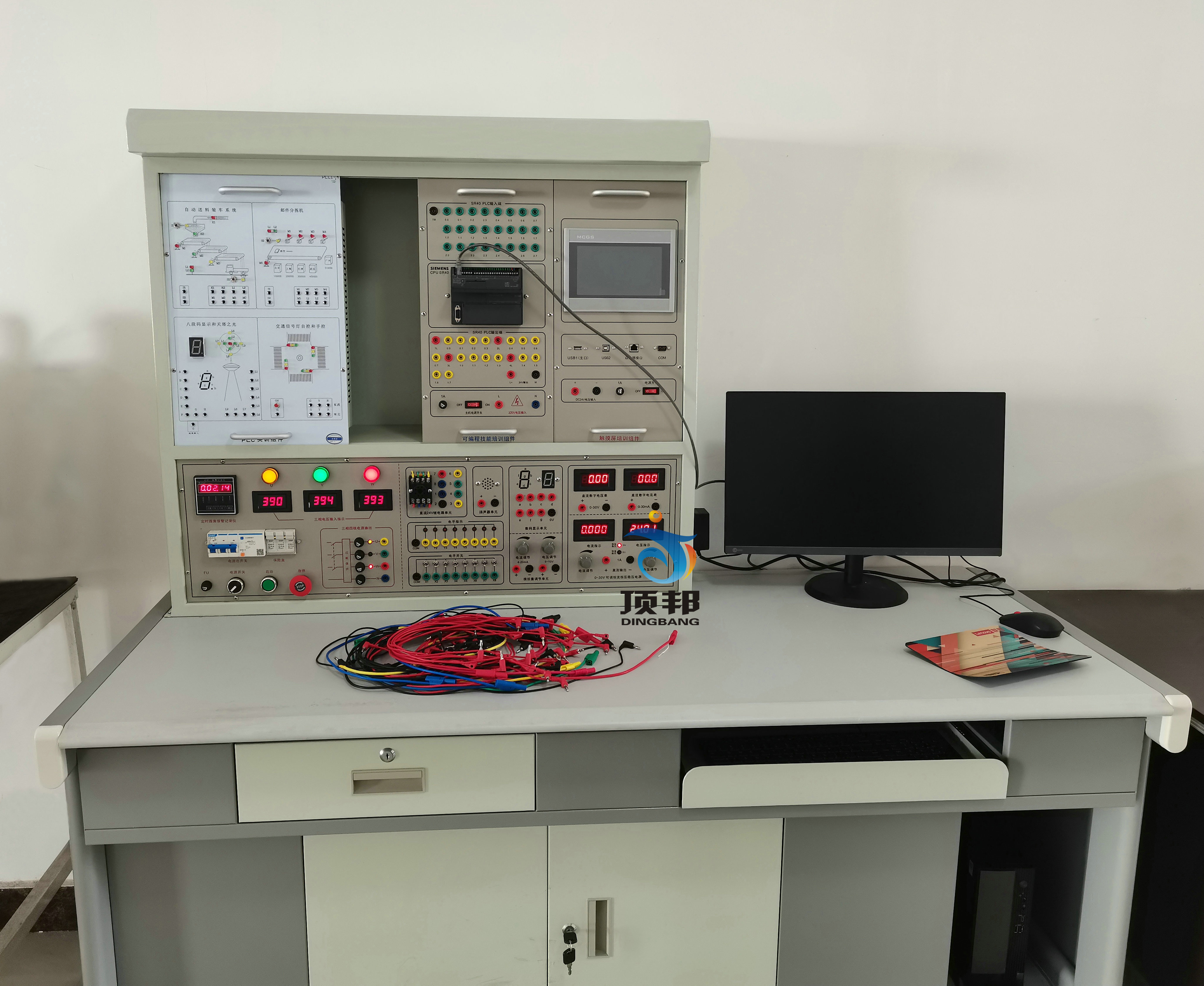

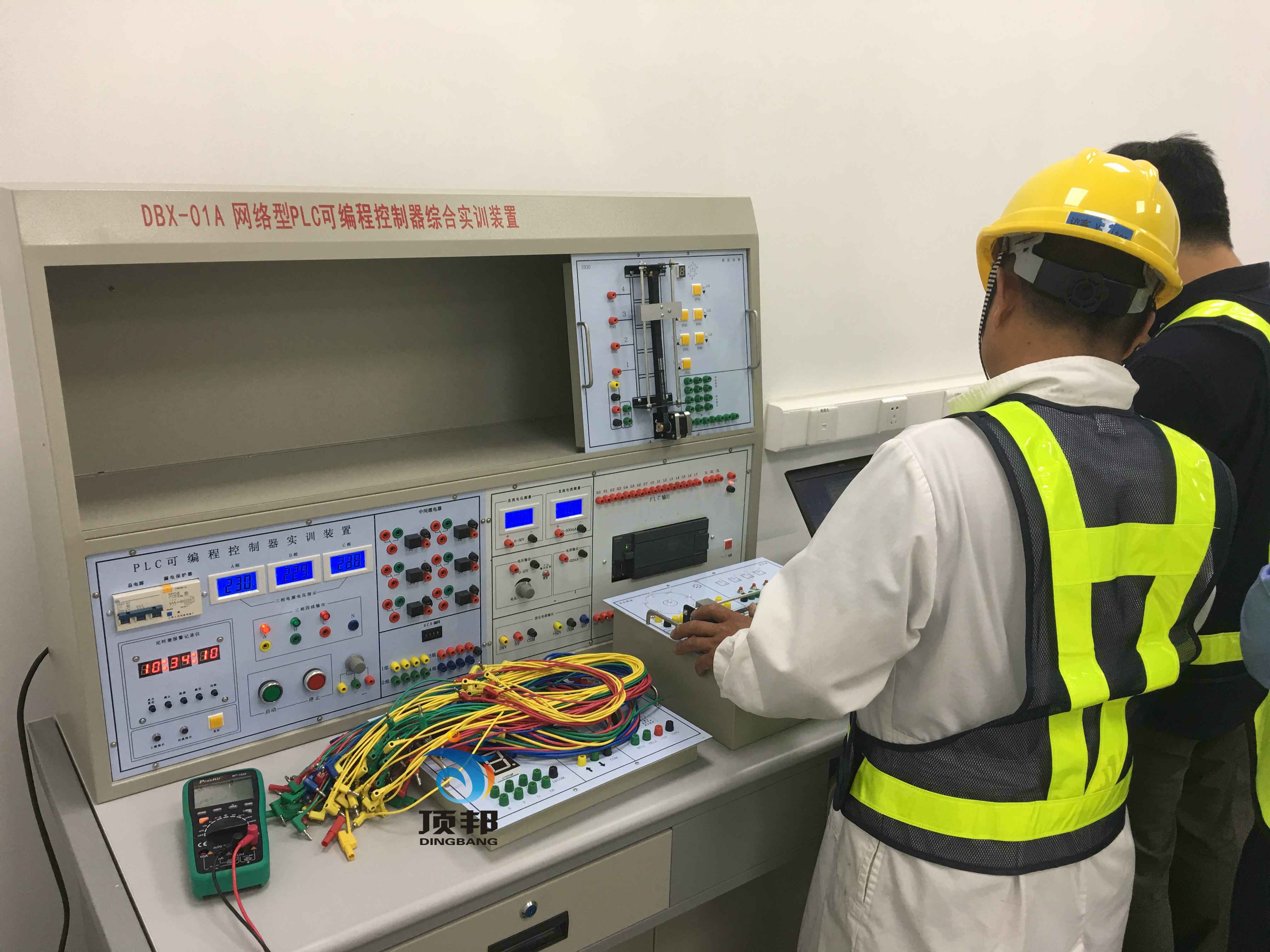

DBX-01A 網絡型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏)

（PLC 可定制 西門子全系列  三菱全系列 歐姆龍 AB等)









一、概述
   網絡型PLC可編程控制器綜合實訓裝置是根據《中華人民共和國教育行業標準——電工電子類實訓基地儀器設備配備標準》，教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。
 網絡型PLC可編程控制器綜合實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

二、裝置特點
1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
3、基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC進行1：N通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：1通信）。
4、仿真實訓教學：通過FLASH虛擬環境實時顯示PLC運行狀態，也可以實現PLC接線、錯誤檢查、編程訓練、程序編寫測試等功能。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<400m
3、裝置容量：＜0.5KVA
4、重    量：＜110Kg
5、外形尺寸：約1680mm×700mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
    實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、直流電源、直流電壓/電流表、邏輯輸出及指示等
    直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
3、主機實訓組件
配置西門子S7-200 SMART SR40（輸入24點，輸出16點），模擬量模塊（2路輸入/1路輸出），配套通信編程電纜。
4、實訓模塊組件

5.★配套PLC可編程多媒體課件適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。(包含以下內容):
第1章 常用低壓電器
第2章  電氣控制基本環節和典型線路分析
第3章  電氣控制系統設計
第4章 可編程序控制器的組成與工作原理
第5章 可編程序控制器的基本指令
第6章  可編程序控制器的功能指令
第7章  可編程序控制器的特殊功能模塊
第8章  可編程序控制器控制系統的
第9章  可編程序控制器的聯網與通信
第10章  FX3U系列可編程序控制器介紹
第11章  電動機正反轉控制線路新
第12章  Z3050搖臂鉆床電氣控制
第13章  臥式鏜床控制
第14章  銑床電氣控制
第15章 橋式起重機的電氣控制
第16章 工作臺自動往返PLC控制系統
第17章 晝夜報時器PLC控制系統
第18章 全自動洗衣機PLC控制系統
第19章 廣告牌循環彩燈PLC控制系統
第20章 綜合控制系統

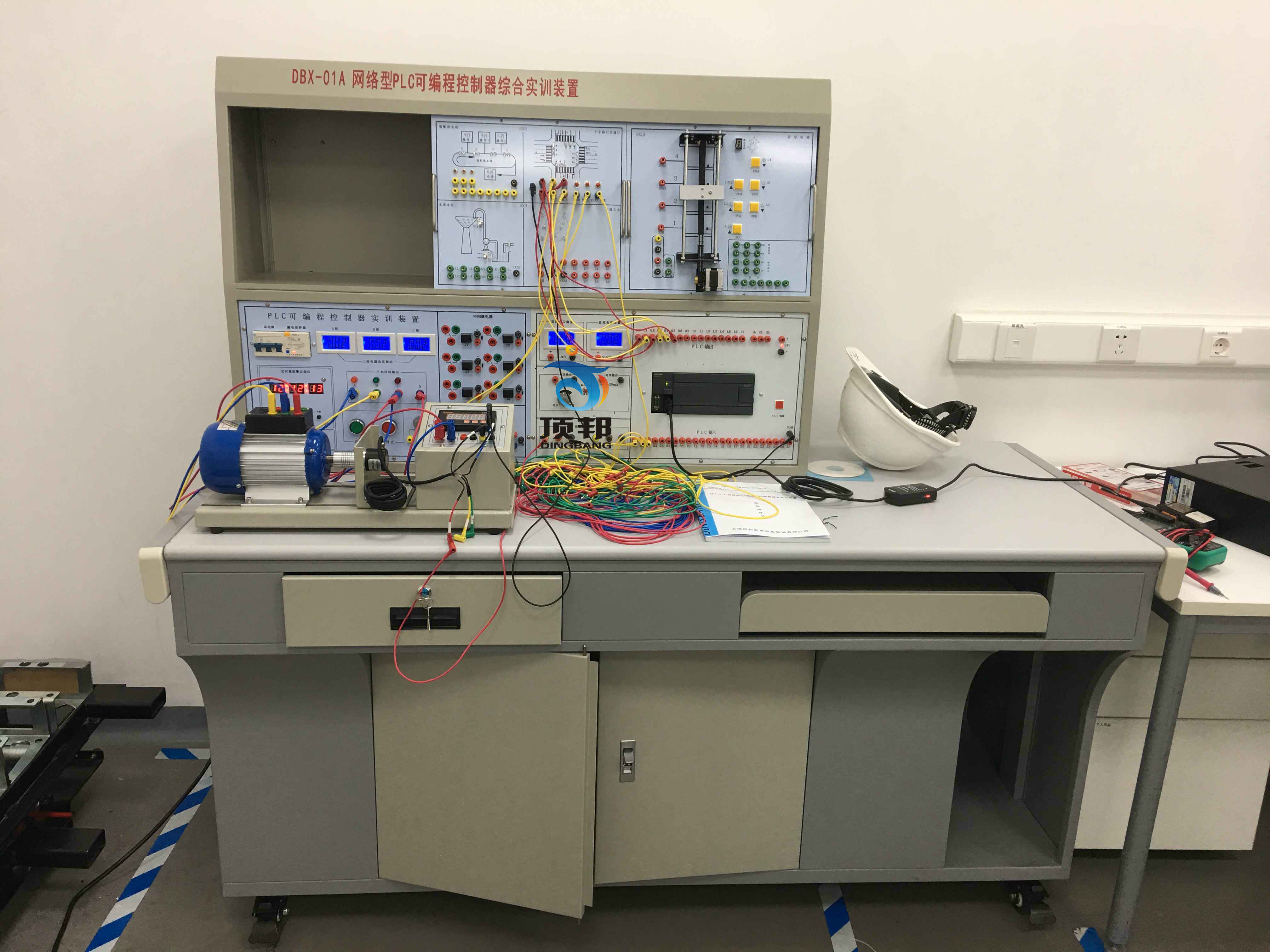

（三）電機導軌、光碼盤測速系統及數顯轉速表
    包含光碼盤測速系統（配有光電編碼器）、數顯轉速表及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。
（四）三相鼠籠異步電機：交流380V/△
（五）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
五、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（二）PLC模擬控制應用實訓
4.數碼顯示控制
5.搶答器控制（優先級、數值運算，具有聲效功能）
6.天塔之光控制（閃爍、發射、流水型）
7.音樂噴泉控制（具有聲效功能）
8.十字路口交通燈控制
9.水塔水位控制
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制
14.自控成型機控制
15全自動洗衣機控制（具有聲效功能）
16.電鍍生產線控制
17.自控軋鋼機控制
18.郵件分揀機控制
19.自動售貨機控制
20.機械手控制
21.三層電梯控制
22.四層電梯控制（實物）
23.加工中心控制（實物）
（三）PLC實物控制實訓
24.直線運動位置識別、運動軌跡控制、定位控制
25.步進電機運動控制
26.直流電機控制
27.溫度PID控制
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
28.C620車床的電氣控制線路
29.臥式車床電氣控制線路
30.機床兩地控制線路
31.M7130平面磨床的電氣控制線路
32.Z3040搖臂鉆床的電氣控制線路
33.液壓滑臺式自動攻螺紋機的電氣控制線路
34.運行小車的電氣控制線路
（五）PLC、變頻器、觸摸屏綜合應用技能實訓
35.變頻器功能參數設置與操作
36.變頻器報警與保護功能
37.外部端子點動控制
38.變頻器控制電機正反轉
39.多段速度選擇變頻調速
40.變頻器無級調速
41.基于外部模擬量(電壓/電流）控制方式的變頻調速
42.瞬時停電啟動控制
43.PID變頻調速控制
44.PLC控制變頻器外部端子的電機正反轉
45.PLC控制變頻器外部端子的電機運行時間控制
46.基于PLC數字量控制方式的多段速
47.基于PLC模擬量控制變頻開環調速
48.基于PLC通信方式的變頻器開環調速
49.基于PLC通信方式的速度閉環控制
50.基于PLC模擬量方式的變頻器閉環調速
51.變頻器恒壓供水系統的模擬
52.基于觸摸屏控制方式的基本指令編程練習
53.基于觸摸屏控制方式的LED控制
54.基于觸摸屏控制方式的溫度PID控制
55.PLC、觸摸屏與變頻器通信控制
56.基于MCGS的現場總線網絡通信技術
