一、 產品概述：
  根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合生產實際和職業崗位的技能要求，按照職業及本科院校的教學、實訓、實驗要求研制和開發的產品。

（參考圖）

二、 特 點
1、中央空調實訓考核裝置是根據目前國內建筑電氣，樓宇智能化精心設計的綜合實驗裝置，本裝置結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節系統的工作過程。
2、直觀性強 中央空調實訓考核裝置直觀展示了中央空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

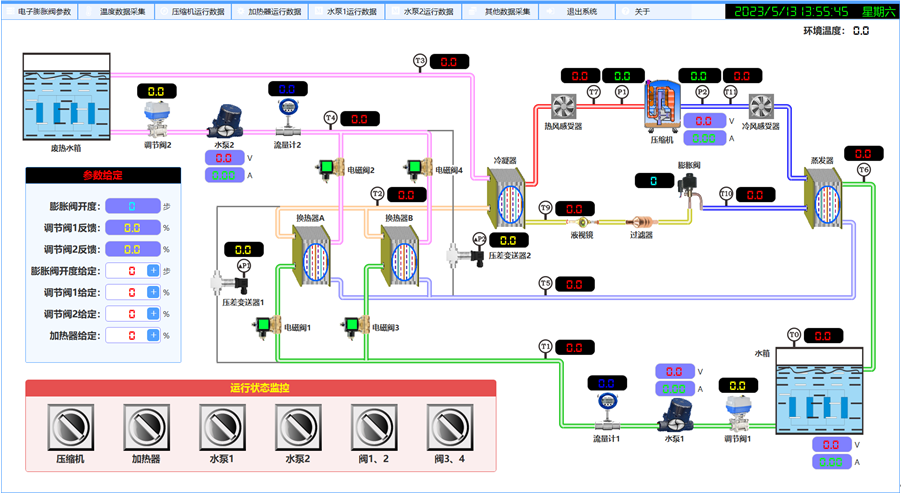

3、制冷系統流程圖；可清楚的看到制冷循環系統結構，便于教學演示講解及學生對課本知識的理解掌握

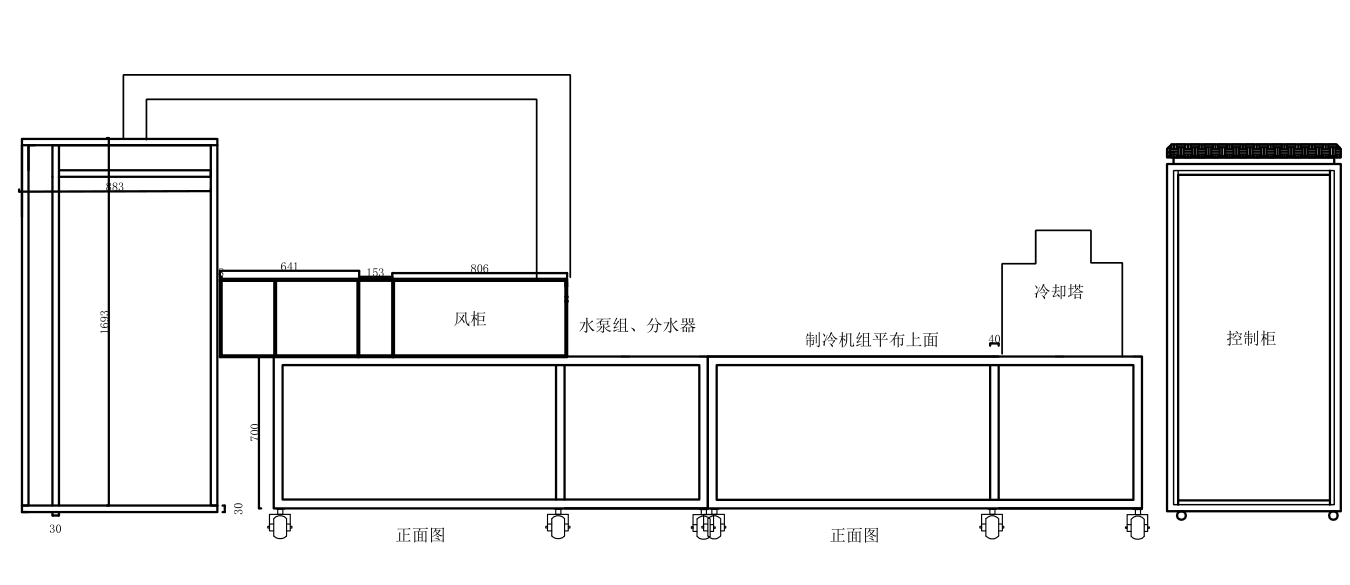

*4、整機系統布局：采用平面立式結構，裝置采用透明化，開放性設計，學生能夠清晰的解整個系統工 作原理設備布局在同一平面上（水泵、壓縮機、集水器、冷卻塔）

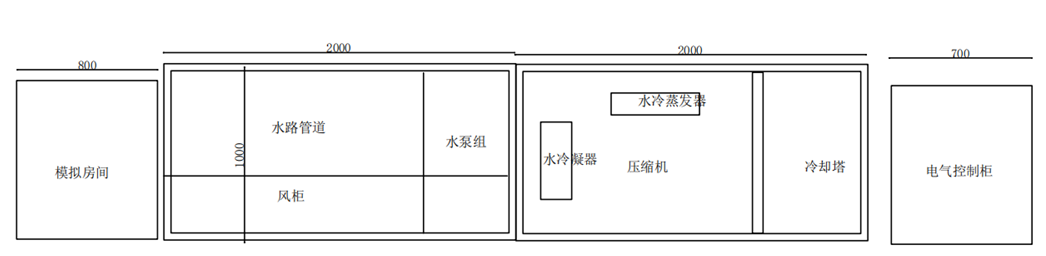

布局圖

三、 技術參數
1、電源：三相五線 AC 380 V±10%  50Hz；最大供冷量：5kW；最大輸入總功率：6.5kW；制冷額定功率：7.5.kW；最大堵轉電流：50A；制熱額定功率：2.0kW；額定輸入電流：7A
2、房間尺寸:：800MM*900MM*1800MM
3、風柜水源泵平臺：2000MM*9100MM*700MM前面放風柜，后面布置分水器、集水器、管道.水泵。
4、制冷平臺：2000MM*9100MM*700MM，上面放置壓縮機、冷卻塔，蒸發器、冷凝器
5、實驗安全模塊：本模塊可控制整機工作環境，確定 系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平臺：
電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源 額定電壓AC220V、功耗  正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口   通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率

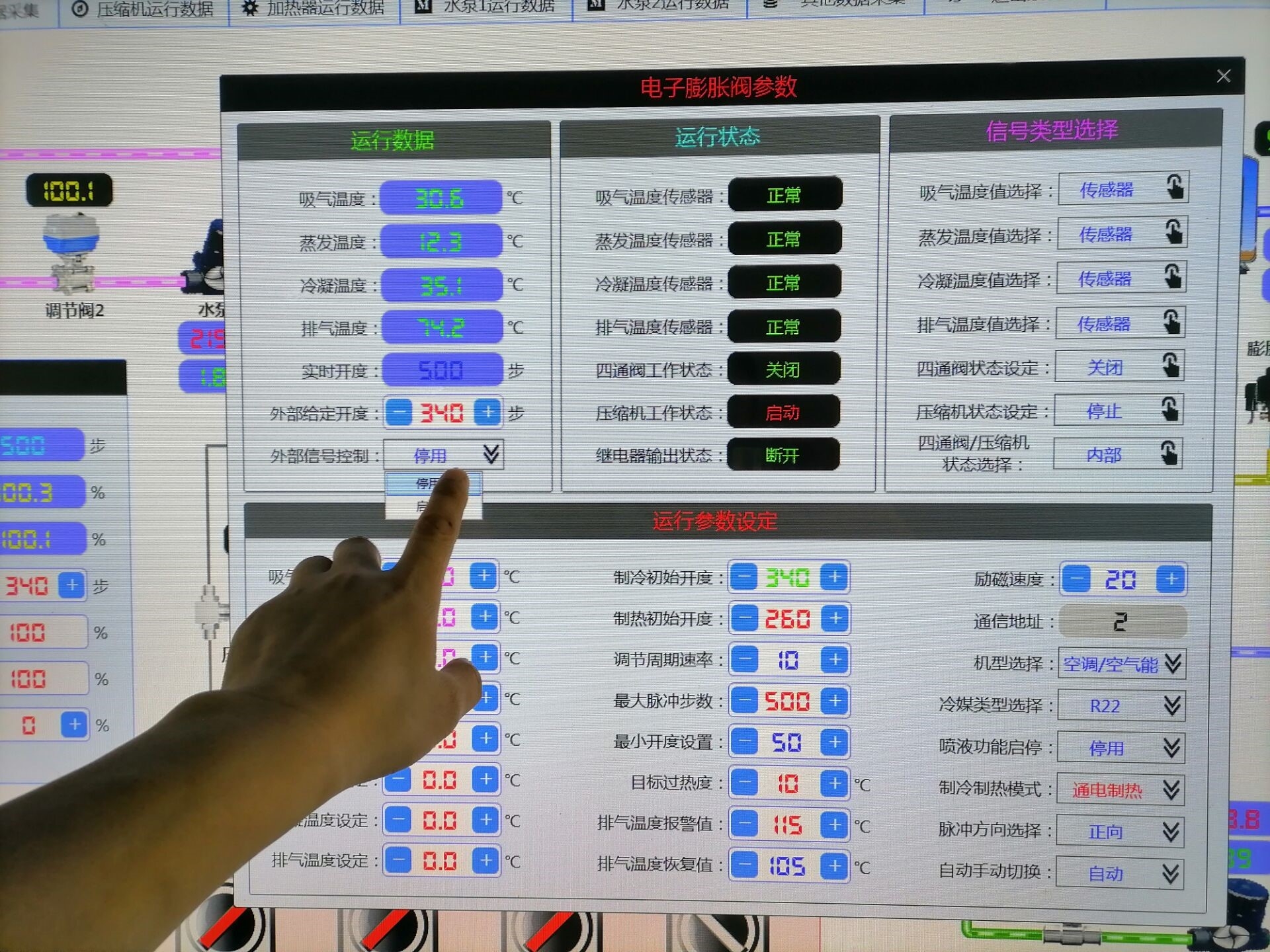

12）、軟件界面
13）、無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準
14）、煙霧報警：內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本
四、裝置的配置
1、控制柜：
鐵質雙層亞光密紋噴塑結構，結構堅固?？捎^察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元及測試點。
2、模擬故障：
模擬故障設置與軟件結合完成，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。



3、測量儀表
3.1、電源電壓指示單元：提供1只交流電壓表和1只交流電流表，用于測量系統電網電壓與測量壓縮機、冷卻水泵、冷凍水泵工作電流。制冷系統壓力檢測單元：
3.2、提供2只真空壓力表和1只雙組壓力控制器，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統壓縮機低壓側和高壓側的壓力變化，對壓縮機起到保護作用。

4、控制方式：
4.1、手動控制：按鈕在控制柜的門上，這些控制按鈕接入到PLC各個相應的輸入變量上，可直接對整個中央空調進行控制；
4.2、計算機控制：則采用組態技術建立計算機與PLC之間的穩定通訊，從而控制整個中央空調，并實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對中央空調的遠程控制。
5、軟件功能：
5.1、顯示 壓縮機高壓保護故障、壓縮機低壓保護故障、冷卻水流量故障保、冷凍水流量故障保護、冷卻風機故障、冷凍水泵停機故障、冷卻水泵停機故障、
5.2溫度顯示：冷卻水進水溫度、冷卻水出水溫度、蒸發器進水溫度、蒸發器出水溫度、制冷溫度、風管回風溫度。
5.3、觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126T，尺寸：32寸,內存：4G，網絡，無線
*5.4、教學同步動畫控制：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系。
5.5、軟件含壓縮機、水泵、風機等電流、功率、有功功率、無功功率，功率因數。



6、電氣配置表


7、冷水冷機組：
7.1、制冷系統：采用渦旋式壓縮機、干式蒸發器、殼式冷凝器、冷卻塔 、過濾器、壓力表、組成

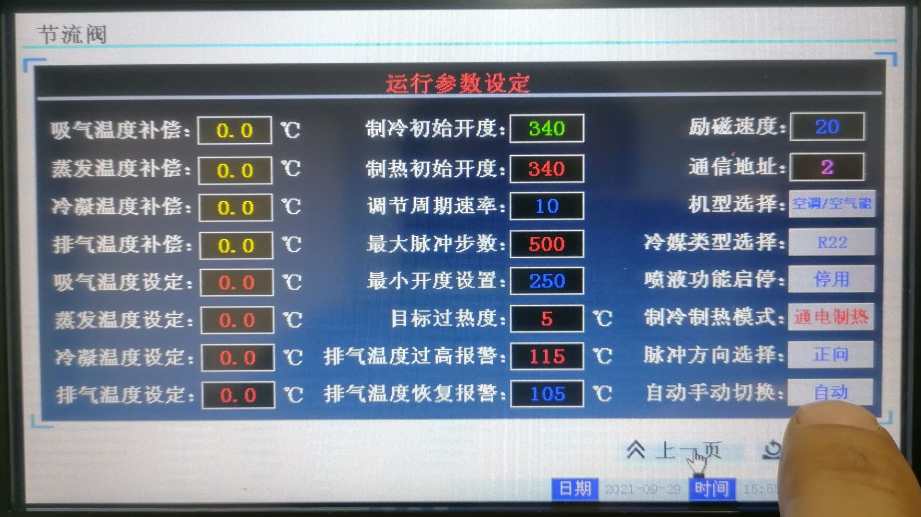

7.2、4.3寸主機控制器：系統由顯示模塊、功能模塊、自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸4.3寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)、曲線顯示：可顯示溫度實時曲線、具有上位機調節和手動調節功能、可自行制冷系統制冷劑流量設定最小開度。
*4）、可以設定過熱度、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。、開度實時顯示：控制對象為最大 5000 開度設定。
5）、手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
6）、顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
       7）、4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。
8）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
9)、過冷/熱度控制范圍：2-15 攝氏度?？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
10)、手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
11)、手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

7.3、冷卻系統：由2臺冷卻水泵（其中1臺備用），流量開關組成。原理：經換熱后的高溫水經冷卻塔蒸發，風機把熱量帶走，散熱后低溫水由水泵抽回到冷凝器內，再與壓縮機高壓管進行熱交換。由水泵壓出冷卻塔 ，周而循環。數據通過PLC進行度溫度、流量監測，其中主水泵采用PID控制，控制水的流量，再由PLC送到計算機中進行實時顯示監控。
7.4水泵、水管貼有標簽，能明確水管名稱、水流方向。
7.5、配置表


8、冷凍水系統
8.1、水系統是中央空調的神經末端系統 ，為終端用戶提供冷媒水，系統配置2臺冷凍水泵（其中1臺備用）、2臺冷凍水泵，采用一套分水器對冷量進行分配調節，為整機系統提供冷源，采用一套分水器對冷量進行分配調節，通過PLC進行溫度、流量PID控制?？刂扑牧髁俊２⑼ㄟ^A/D模塊轉換后送入PLC中，再由PLC送到計算機中進行實時顯示監控。
8.2、水泵、水管需要貼標簽，能明確水管名稱、水流方向。
8.3、配置表


9、集中送風系統：
9.1、由一個模擬房間，和一個組合式風柜組成。模擬房間采用30*30工業標準鋁型材和雙面烤漆木板結構，內部裝有和真實空調末端同樣的風機盤管，三級調速，由調整開關用戶自由調。組合式風柜系統由回風口，新空氣混合風口，送風機，中央空調蒸發器，管道，電磁閥組成。
9.2、風柜風速通過PLC進行溫度、流量PID控制
9.3、配置表

10、★贈送制冷制熱技術多媒體課件教學系統適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。
★1、提供開發單位“制冷制熱技術多媒體課件教學系統”著作權證書復印件加蓋單位公章；
★2、提供開發單位“授權書”原件并蓋公章；
★3、為了教學的統一性要求制冷制熱技術多媒體課件教學系統與實訓裝置是同一個生產商！
(包含以下內容):
001-緒論
002-單級蒸氣壓縮式制冷的工作原理
003-單級蒸氣壓縮式制冷理論循環
004-帶有液體過冷制冷循環
005-帶有蒸氣過熱制冷循環
006-回?zé)嵫h(huán)
007-單級蒸氣壓縮式制冷實際壓縮過程
008-單級蒸氣壓縮式制冷實際循環
009-單級蒸氣壓縮式制冷性能影響
010-制冷劑
011-載冷劑
012-活塞式制冷壓縮機性能
013-活塞式制冷壓縮機結構
014-螺桿式制冷壓縮機
015-回轉式和離心式制冷壓縮機
016-冷凝器
017-蒸發器
018-節流機構
019-制冷系統輔助設備12
020-制冷系統輔助設備34
021-蒸氣壓縮式制冷系統及設備
022-供液方式
023-制冷管道
024-制冷系統組成
025-制冷機組1
026-制冷機組2
027-空調用制冷站1
028-空調用制冷站2
029-冷卻水系統
030-冷卻水系統2
031-冷凍水系統1
032-冷凍水系統2
033-雙級蒸氣壓縮式制冷1
034-雙級蒸氣壓縮式制冷2
035-雙級蒸氣壓縮式制冷3
036-復疊式蒸氣壓縮制冷
037-吸收式制冷
038-吸收式制冷原理1
039-吸收式制冷原理2
040-單效吸收式制冷1
041-單效吸收式制冷2
042-雙效吸收式制冷1
043-雙效吸收式制冷2
四、實訓內容
1．認識中央空調的結構及設備的實訓；
2．中央空調啟動和停止的實訓；
3．中央空調的運行、調節操作實訓；
4．對中央空調的運行工況及各運行參數進行檢測實訓；
5、壓縮機高壓保護故障
6、壓縮機低壓保護故障
7、冷卻水流量故障保護
8、冷凍水流量故障保護
9、冷卻風機故障
10、冷凍水泵停機故障
11、冷卻水泵停機故障
