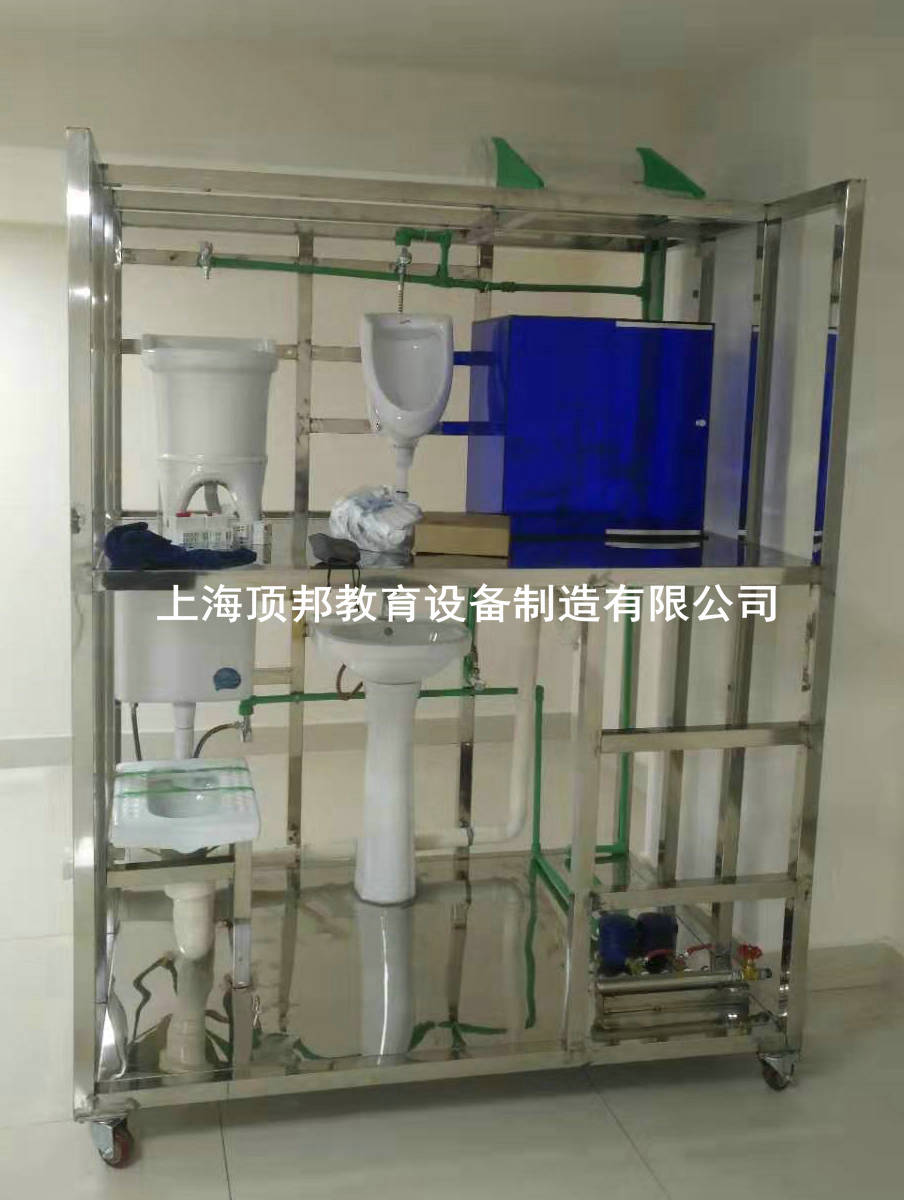

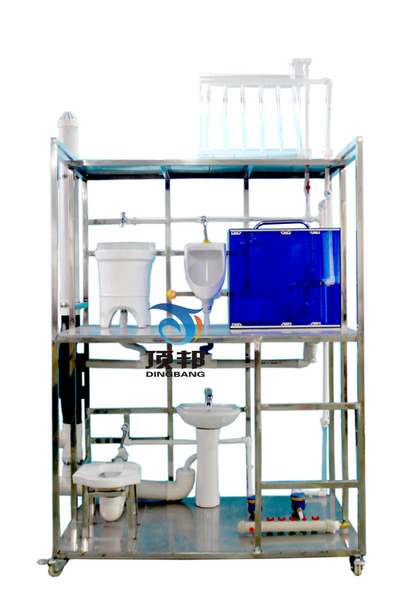

DBLY-71 生活供水管路安裝實訓裝置

一、概述：
本裝置所提供的所有設備能讓學生熟悉給排水系統設備的外觀結構、組成和原理，適用于本科、高職、中職、職高、職業培訓等各種不同類型和要求的學生或學員進行智能樓宇及物業管理中給排水系統的設計、設備安裝、線路聯接、操作調試和故障排除等一條龍的技能實訓操練及相應的成績考核，學生能在盡可能真實環境下進行實戰操練。教師也能方便地進行教學演示和實訓演示。
二、配置特點：
  辦公樓給水方式為普通給排水，給水入管入框架后立管道至二層，在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。
  住宅樓給水方式為一戶一表式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按6戶計），一層立管6根，至二層立管5根，二層布水管以上為四根，一層由左至右衛生器具分別為：附帶存水彎自閉式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂?shù)耐该魈柲芄?，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。
三、給排水安裝實訓臺實訓功能：
1、整體式全真潔具和管路，透明地板，能看清楚隱蔽管路的全部結構和走向。
2、設置帶蘇維托排水系統和排水主立管演示，能了解蘇維托排水系統的組成、結構和原理。
3、關鍵部位采用透明管路，能看清管路中水流的走向。
4、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5、所有潔具和給排水設備都能全真演示。
四、給排水安裝實訓臺技術參數：
輸入電源：無需電源
功率： 無功率
外形尺寸：1500X1000X2400mm；
框架材料：304不銹鋼；
進水要求：0.05mpa~0.75mpa；
安全保護：具有漏電自動保護裝置和接地保護。
五、給排水安裝實訓臺實訓項目:
實訓一：辦公樓給水方式演示及實訓；
實訓二：住宅樓給水方式演示及實訓；
實訓三：橫管和立管的結構和功能的認識實訓；
實訓四：器具通氣管和環形通氣管的結構和功能的認識實訓；
實訓五：拖布池、立式小便器、掛式小便器和小便槽的給排水原理和功能的認識實訓；
實訓六：自閉閥式?jīng)_水蹲便器、立式面盆、整體浴室的給排水原理和功能的認識實訓.管，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。
