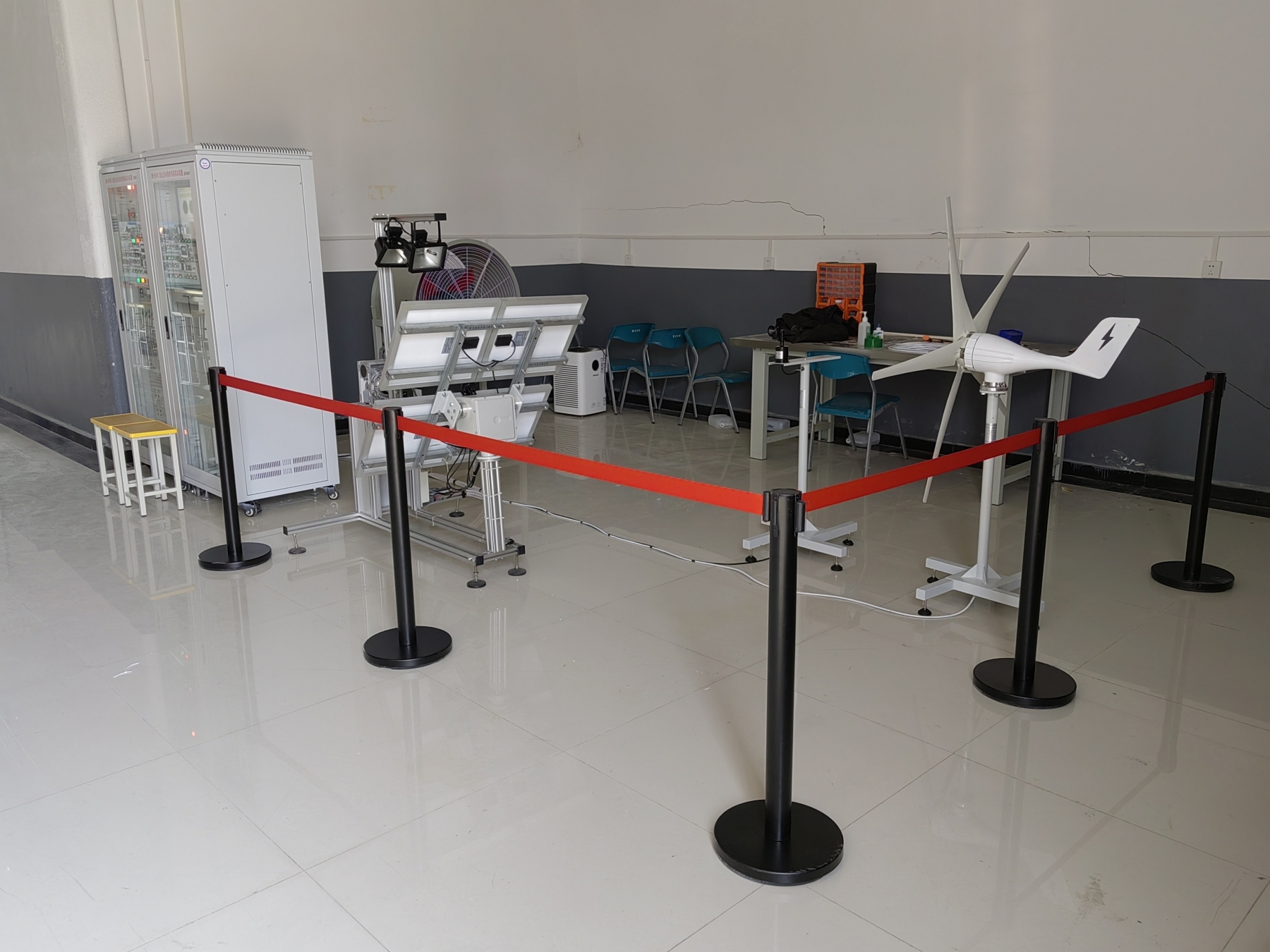

風光互補發電實驗臺/風光互補發電系統實訓裝置，可完成風力機、太陽能互補獨立運行系統實驗，和風能、太陽能并網運行實驗系統的大部分控制過程實驗及運行過程演示。
一、系統構成：
1、蓄電池充電和容量顯示，充放電控制。
2、具備對蓄電池的智能化管理和充電溫度補償（選擇項）。
3、保護功能更加完善；具備過充、過放和過壓保護、過載和短路保護、充電接反保護、蓄電池開路保護、過熱保護。
4、CIFC系統穩定技術設計，蓄電池工作在均衡充電模式下。風力發電機的轉速、輸出電壓、電流及輸出功率采用了柔性控制技術，系統實現了精確的功率分配，并采用了風機輔助啟動功能和異常保護功能。
5、電池反接保護：蓄電池“＋”“－”極性接反，斷路器關斷，糾正后可繼續使用。
6、太陽能電池反接保護：太陽能電池“＋”“－”極性接反，糾正后可繼續使用。
7、負載過流及短路保護：負載電流超過額定電流或負載短路后，斷路器關斷，減小負載后可 繼續使用。
8、電池開路保護：萬一蓄電池開路，若在風力發電機/太陽能電池正常充電時，控制器將關斷負載，以保證負載不被損傷，若風力發電機/太陽能電池不充電時，控制器由于自身得不到電力，不會有任何動作。
9、過充保護：充電電壓高于保護電壓（2.4V/單節）時，自動關斷對蓄電池充電；此后當電壓掉至維護電壓（2.3V/單節）時，蓄電池進入浮充狀態，當?shù)陀诨謴?fù)電壓（2.2V/單節）后浮充關閉，進入均充狀態。過充保護恢復點電壓和浮充電壓均有溫度補償。
10、蓄電池電壓低于保護電壓時，控制器自動關閉輸出以保護蓄電池不受損壞。
11、過壓保護：當電壓過高時，自動關閉輸出，保護電器不受損壞。過充、過放、過壓保護均延時動作，防止誤動作。 風機輔助啟動功能和異常保護功能。

輸入電源：AC380V±10% 50Hz （三相五線制）和AC380V±10%（單相三線）輸入功率：＜2KW
4、1、充電單元
? 工作電壓：12VDC
? 風力發電機功率：400W ，峰值功率：600W
? 充電方式：PWM脈寬調制
? 充電最大電流 35A
? 過放保護電壓 11V
? 過放恢復電壓 12.6V
? 輸出保護電壓 16V
? 卸載開始電壓（出廠值）15.5V
? 卸載開始電流（出廠值） 15A
? 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載超載、防雷、風機限流、風機自動剎車和手動剎車。
? 模擬風洞電壓：380VAC  三相五線
? 模擬風洞功率：2.2KW
? 風量：28600，風壓：320pa
光能
? 光伏模塊功率：?jiǎn)尉?5Wp 4組，采用拱形形狀，上面有6組模擬太陽燈，實現晨日、晌午、午日、下午、傍晚等日光模擬。
? 光伏模塊輸出工作電壓：17.5VDC
? 光伏模塊工作電流：4.86A
? 模擬光源模塊：2000W
4、2、電力蓄能單元（機內）
? 蓄電池類型：免維護膠體蓄電池
? 蓄電池組容量:12V/100Ah
? 蓄電池?cái)?shù)量： 2個
4、3、DC-AC逆變單元(機內）
離網模塊
? 直流輸入電壓：10.8～16VDC
? 額定蔬出功率：1000W  由客戶選擇
? 輸出電壓：110/220VAC，（帶市電切換功能）
? 頻率范圍：50Hz
? 輸出波形：純正弦波
? 工作效率：90%
? 功率因數：>0.9
? 波形失真率≤5%
? 工作環境：溫度-20℃～50℃
? 相對濕度：﹤90﹪（25℃）
? 保護功能：極性反接、短路、過熱、超載保護
? 所發電能可實現與家用電器產品無縫連接，保護功能齊全，電器包含（液晶電視、洗衣機、電冰箱、電飯煲等家用電器產品）
4、4、并網模塊
4、4、1. 6級功率搜索功能
   在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
4、4、2.寬電壓輸入（15-62VDC）
? DC電壓輸入：180-450VDC
4、4、3.二級功率變壓轉換
? 高頻雙向并網，單向并網功能
? 高頻直接調制，AC半波合成
? 雙向并網方式：直接負載消耗，逆向傳輸AC電流
? 單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
4、4、4. 多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
? 頻率范圍：45Hz~63Hz
? 直接連接到太陽能電池板（不需要連接電池）
4、4、5. 采用了精確的動態壓差型MPPT功能、APL功能，自動把太陽能板的功率調整到最大輸出，只需將太陽能板直接連接到并網逆變器上，無需再連接電池。
? 壓差型MPPT：精確度為0.1V
? 功率鎖定：10W（AC交流輸出）
4、4、6. 交流電0角相高精度自動檢測
   交流電的0角相經隔離放大后輸入到MCU進行高精度檢測分析，相移率只有<1%，從而實現了高精度同相調制交流電并合輸出功能。
? 交流相移：<1%
? 過零保護：0.2VAC
? 交流切換：50Hz/60Hz
4、4、7. 同步高頻調制
   在并網的過程中，通常是采用同角相并網（即兩交流電的相位差完全等于0時，用開關將兩交流電并合）而本產品是先將交流電整流為100Hz的半周波交流電，再將本機產生的高頻電流在電路中與100Hz的半周波交流電產生并合，實現高頻調制。
? 調制合成：半波全橋調制合成（100Hz/120Hz）
? 合成方式：MOSFET全橋
? 高頻頻率：50KHz
4、4、8. 輸出純正正弦波
? 采用SPWM直接產生純正正弦波輸出。
? 輸出波形：采用互補PWM推挽，純正正弦波
? 生成方式：增強型高速SPWM
4、4、9. 太陽光度自動感知功能
   最新的光度感知運算技術，太陽光在太陽能電池板上的照射角度、光照強度的不同而產生不同的電流輸出，采用了先進的中央處理器運算出其不同的光照度，可直接在LCD上顯示出來，可以直觀的看到太陽光感的強度單位，使用更為方便。
? 光度取樣：功率點取樣。
? 高精度AD取樣：積分AD取樣方式
4、4、10. 功率自動鎖定（APL）
   在不同的電流強度的波動下，就要用到了MPPT功能，當MPPT功能調整到了最大功率點時，本產品自動把功率鎖定在最大的功率點上，使輸出的功率更為穩定。
? 功率鎖定：MPPT的最大取點值
? 自動適應不同的負載功率因數
? 適應于任何的功率負載。
? 恒流，恒功率
4、4、11. 電網有故障時自動關閉輸出
? 當市電電網停電或電網有故障時，逆變器會自動關閉輸出。
4、4、12. 電流限制保護
? 恒定的輸出功率，而不會出現超載，過流現象。
4、4、13. 最大功率點追蹤（MPPT）
   電流強度，電壓不停的變化下，如果沒有功率點追蹤的話就會出現很多問題，以前一般是采用一個太陽能控制器，本產品采用了高精度的MPPT運算功率，自動而實時的把太陽能板的輸出功率調整在最大的輸出點上，從而實現了穩定的輸出目的。
