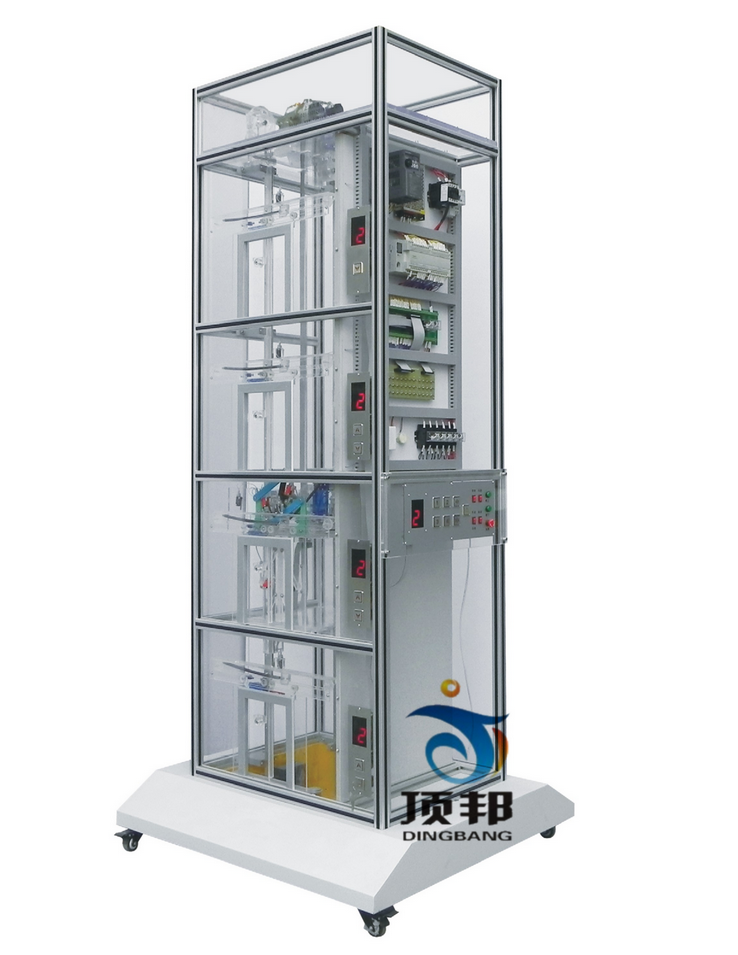

DB-7DT  四層透明教學電梯模型


   上海頂邦公司生產的透明電梯模型是為了配合大中專院校、技校、職校、勞動就業培訓中心及電梯維修物業管理部門等單位的有關電梯專業和工業自動化專業課程，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展。我公司經過深入探索研究, 在原永磁感應器型的基礎上終于研制成功旋轉編碼器型透明仿真教學電梯。采用旋轉編碼器提高了電梯的智能化水平，優化了線路，更有利于學生對PLC的了解與學習。如：怎樣通過PLC的高速計數端口采集信號進行編程等。并根據實際情況，將電梯的工作電壓由原380V 改為220V。這樣，更加方便了廣大師生對電梯的操作使用。
   透明電梯模型是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆鋵?shí)際電梯的全部功能。事實上可以把它看作是小型化了的電梯。由于其幾乎所有部件均是采用透明有機材料，因此便于觀察、了解整個電梯結構。同時，電梯運行過程中的每個動作也一目了然，還可以反復實際動手操作。使學生能夠更直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。因而特別適合于教學。 隨著人們生活水平的不斷提高，經濟的快速發展和生產生活的需要，城市高層建筑如雨后春筍拔地而起。與此相應，作為一種可以垂直升降運輸?shù)墓ぞ?電梯也得到迅猛的發展?，F(xiàn)在，電梯已完全融入我們的生活、工作及學習中，人們越來越離不開它。因此，它的安全可靠性、迅速準確性、舒適性，對人們來說都是非常重要的。為了確保電梯正常運行、安全使用，一般電梯都有專業的維修管理人員。他們必須對電梯原理、性能、特點、控制、運行要全面認識和掌握，才能做到對電梯的正確使用、管理及維護。根據我國有關部門的規定，電梯作業屬于特種作業，其作業人員必須經過專門培訓，并經理論考試和實踐考核合格后，發給《特種作業操作證》方可上崗操作。同時，對電梯操作人員定期考核，讓他們定期參加安全技術學習，扎扎實實地做好電梯維護和保養工作。才能使人們平安長久的使用電梯。

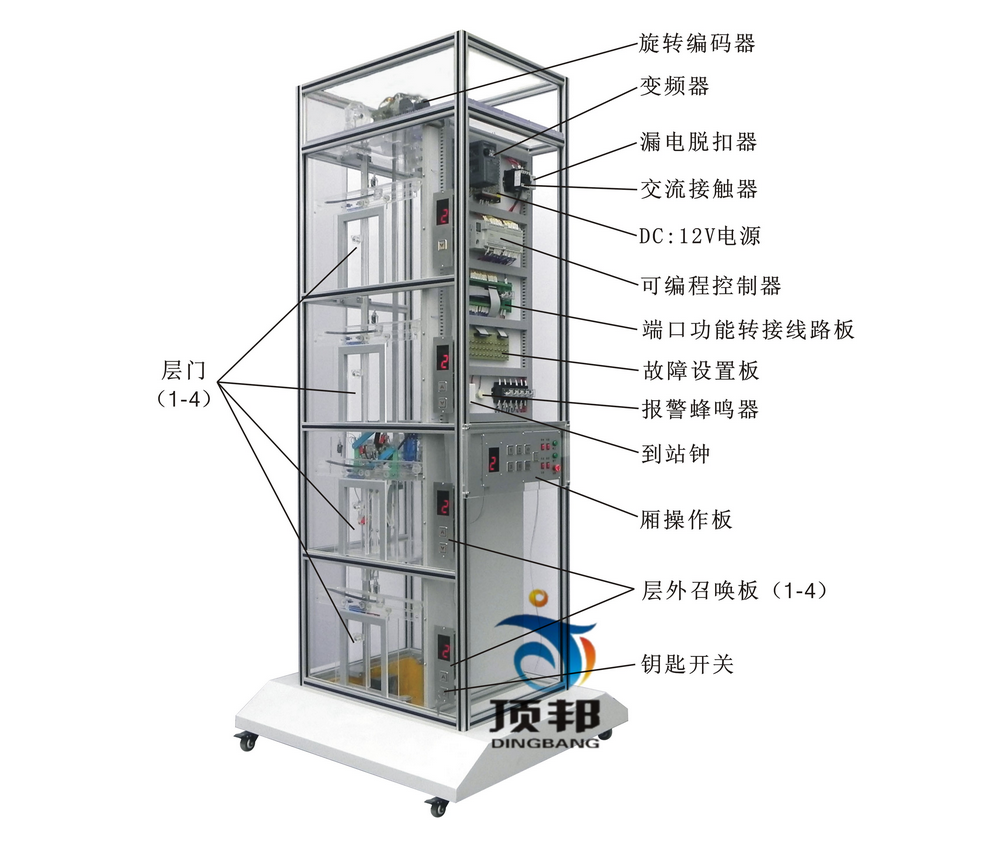

　　透明電梯模型的電氣控制系統采用進口可編程控制器(PLC日本三菱)進行智能控制和變頻(VVVF日本安川)調壓調速調頻驅動，其部件結構組成，工作原理功能與實際電梯完全一樣，并具有安全鉗限速器，超速安全保護系統。電梯模型、教學電梯模型為了便于教學，電梯模型大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純理論的教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等實際問題。

此外，透明電梯模型的軟硬件均采用開放式結構,因此,院校也可以利用此套裝置進行二次開發研究。如：1.群控電梯（統一調度多臺集中并列的電梯）；2.并聯控制電梯（2-3臺電梯的控制線路并聯,進行邏輯控制，共用層站外召喚按鈕）；3.集選控制電梯；4.信號控制電梯,等等。

電梯教學模型" src="/uploads/ueditor/20211007/1-21100GR544564.jpg" style="padding: 0px; margin: 0px; border: none; width: 590px; height: 590px;"/>

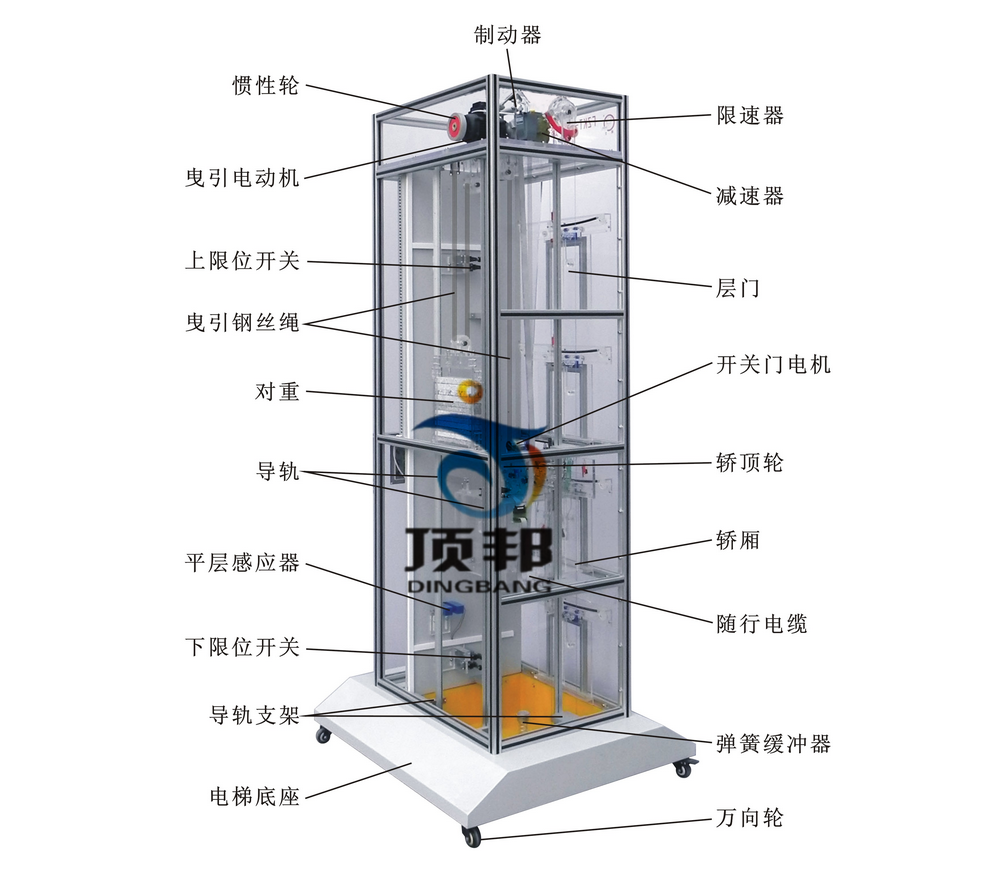

二、電梯的基本結構
1. 機房部分：
包括曳引機、制動器、限速器、曳引 輪、導向輪或復繞輪、手動盤車輪、控制柜、電源開關、轎廂照明開關、井道照明開關。
2. 進道部分：
轎廂、轎廂導軌、對重導軌、對重架、 緩沖器、限位開關、極限開關、控制電纜、承行電纜線、限速器鋼絲繩張緊裝
3. 轎廂部分：
轎廂、安全鉗、導靴、自動開關門機、 平層裝置、操縱箱、轎廂內指令按鈕、 指層燈、轎廂照明、轎廂內檢修盒及轎 門組合而成。
4. 層門部件：
廳門、召喚按鈕箱、樓層顯示器、門機 械鎖、 電氣聯鎖裝置。
三、電梯的基本功能
A. 超速安全保護系統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
C. 上、下限位開關：
在電梯井道的上、下端部安裝此開關，并且安裝在上、下極限開關之內，起目的在于保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在于此開關不會掉電。
D. 廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
E. 層門連鎖開關：
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
F. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
四、主要技術參數
1. 輸入電壓：AC 220±7% 50HZ
2. 外型尺寸：寬1100mm×深900mm×高2200mm
3. 層站形式：客梯(四層四站四門)
4. 控制方式：可編程控制器(PLC)調壓調速調頻(VVVF)集選控制。
5. 結構形式：四層站
6. 可編程控制器（PLC）：
型 號：松下AFPX-60R-F
輸入電壓：AC 220V 50HZ
輸入輸出點數：60點
輸出方式：繼電器輸出
7. 變頻調速器：
型 號：三菱FR-D720S-0.4
輸入電壓：AC 220V 60HZ
額定電流：2.5A
功 率：0.4KW
8. 曳引機：
速比：30 ：1
模數：1.5（蝸輪減速器）
9. 拖動電機：
型號：JW5622
電壓：AC 220V 50HZ
功率：180W
轉速：2800r/min
10、電梯外框材料：采用工業鋁材
11、電梯底座材料：采用1.2mm厚冷軋板制作，焊接而成，采用靜電噴塑美觀大方。
12、電梯底部裝有萬向輪方便移動
13、顯示屏：液晶顯示
14、配套電梯多媒體教學系統（9合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、電梯的基礎知識；2、電梯結構配置；3、電梯電氣信號和控制電路的功能分析及故障診斷；4、電梯設備保養；5、電梯的安全操作規范；6、電梯的調試技術與故障排除；7、電梯安全教育課件；8、電梯安全使用；9、電梯盤車應急救援。
五、實訓項目
1、電梯電器元件的認識
2、電梯盤面布置實訓
3、電器安裝實訓
4、電氣原理設計實訓
5、電氣布線實訓
6、轎內呼梯選層實訓
7、轎外呼梯實訓
8、電梯加速與減速的速度控制實訓
9、電梯平層控制的實訓
10、轎廂內開門、關門控制實訓
11、橋內檢修實訓
12、終端限位保護裝置實訓
13、信號指示系統實訓
14、轎廂照明控制實訓
15、電梯控制系統實訓
16、電梯控制程序編寫實訓
17、電梯程序運行與調試實訓
18、電梯閉環控制實訓
19、層樓顯示實訓
20、BCD碼實訓
21、層樓顯示實訓
22、獨立運行實訓
23、主層?？繉?shí)訓
24、高峰控制實訓
25、閑時控制實訓
26、電機抱閘調整實訓
27、編碼器安裝實訓
28、編碼器與變頻器連接實訓
透明仿真教學電梯故障設置清單

六、透明仿真教學電梯配置清單（PLC 可以選擇 三菱  松下  西門子）

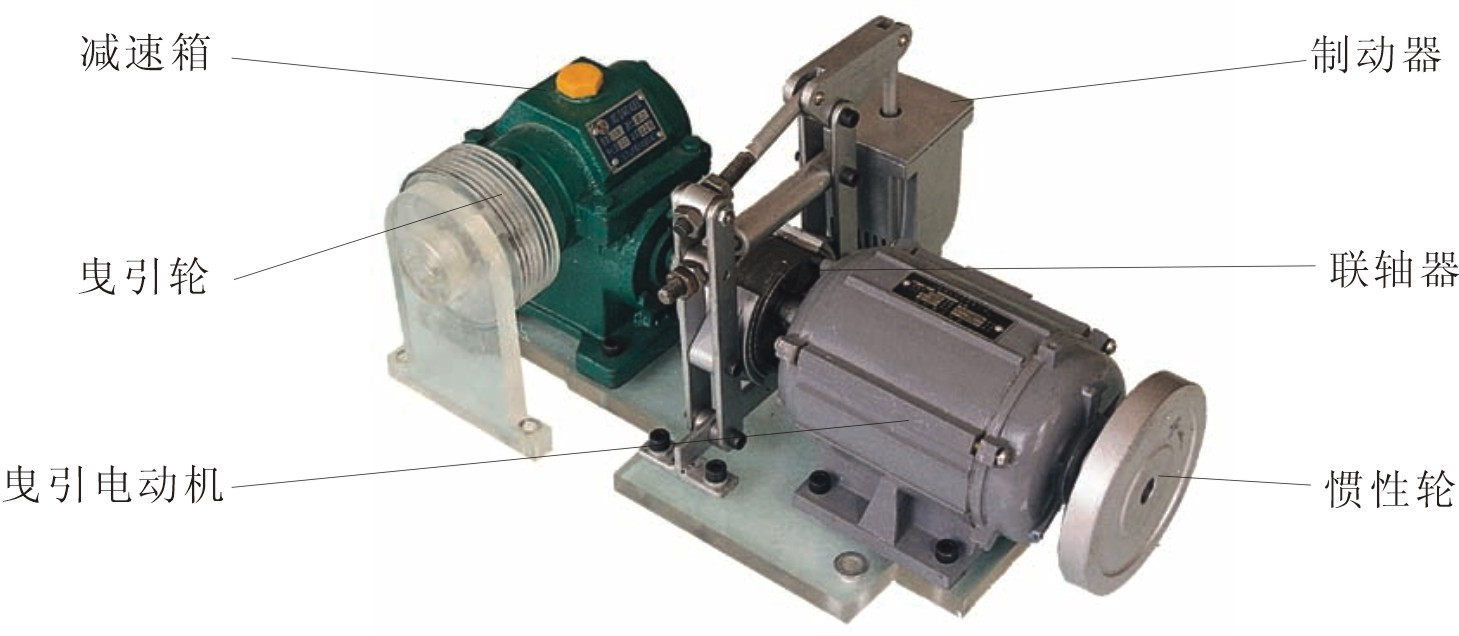

有齒輪曳引機結構圖層門機構

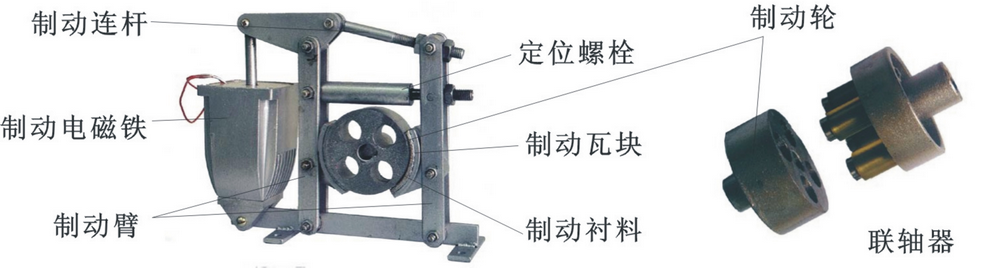

電磁制動器、聯軸器





層門機構
