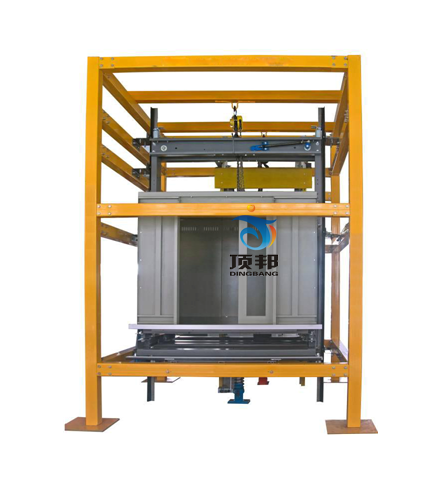

DB-27DT 電梯井道設施安裝與調試實訓裝置

（產品以實物為準）

一、設備概述
電梯井道設施安裝與調試實訓裝置是根據最常見的商用升降式電梯結構制造，采用真實商用電梯部件制成，其結構與實際電梯井道構件完全相同，且?guī)缀蹙邆鋵嶋H電梯井道構件的全部功能。事實上可以把它看作是小型化了的電梯井道結構組件。由于其幾乎所有部件均是采用商用電梯組件材料，因此便于觀察、了解整個電梯井道結構。電梯井道安裝調試過程中的每個動作也一目了然，還可以反復實際動手操作。使學生能夠更直觀、透徹地了解、掌握電梯井道的結構及其動作原理，達到事半功倍的效果。因而特別適合于教學。電梯井道硬件結構的組成及功能與實際電梯基本一致。
1、★采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、對重導軌、對重架、護欄、對重塊、對重緩沖器等器件。
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
5、采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。
二、技術參數要求
1、井道尺寸大約2000mm×2000mm×3000mm；
2、安全保護：緩沖器；
3、整機重量：≤1000KG；
4、外形尺寸大約2240mm×2240mm×3000mm。
三、電梯井道設施安裝調試實訓考核設備配置清單

四、實訓項目要求
1、電梯井道的放樣；
2、電梯導軌支架與導軌的安裝與調整；
3、電梯轎廂龍門架與導靴的安裝與調整；
4、電梯轎廂的安裝；
5、電梯轎廂地坎的安裝與調整；
6、電梯對重架與導靴的安裝與調整；
7、電梯對重塊的安裝；
8、電梯對重護欄的安裝與調整；
9、電梯層門地坎的安裝與調整；
10、電梯層門地坎與轎廂門地坎尺寸的調整；
11、導軌與導靴的保養。
