DB-15DT 自動扶梯部件安裝與調試實訓設備
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。自動扶梯的核心部件是兩根鏈條，它們繞著兩對齒輪進行循環轉動。在扶梯頂部，有一臺電動機驅動傳動齒輪，以轉動鏈圈。典型的自動扶梯使用100馬力的發動機來轉動齒輪。發動機和鏈條系統都安裝在桁架中，構架是指在兩個樓層間延伸的金屬結構。
與傳送帶移動一個平面不同，鏈圈移動的是一組臺階。自動扶梯最有趣的地方是這些臺階的移動方式。鏈條移動時，臺階一直保持水平。在自動扶梯的頂部和底部，臺階彼此折疊，形成一個平臺。這樣使上、下自動扶梯比較容易。
自動扶梯上的每一個臺階都有兩組輪子，它們沿著兩個分離的軌道轉動。上部裝置（靠近臺階頂部的輪子）與轉動的鏈條相連，并由位于自動扶梯頂部的驅動齒輪拉動。其他組的輪子只是沿著軌道滑動，跟在第一組輪子后面。兩條軌道彼此隔開，這樣可使每個臺階保持水平。在自動扶梯的頂部和底部，軌道呈水平位置，從而使臺階展平。每個臺階內部有一連串的凹槽，以便在展平的過程中與前后兩個臺階連接在一起。除轉動主鏈環外，自動扶梯中的電動機還能移動扶手。扶手只是一條繞著一連串輪子進行循環的橡膠輸送帶。該輸送帶是精確配置的，以便與臺階的移動速度完全相同，讓乘用者感到平穩。
自動扶梯系統不像電梯那樣能夠使人上升幾十層樓，但很適用于提供短距離運輸。這是因為自動扶梯的高負載率。電梯滿員后，必須等它到達指定樓層并返回后其他人才能上電梯。而在自動扶梯上，只要有一個人到達上層，就會為其他人騰出位置。
DB-15DT 自動扶梯部件安裝與調試實訓設備是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修勞動局電工鑒定所（站）特種電梯考試等單位的自動扶梯考試及PLC電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

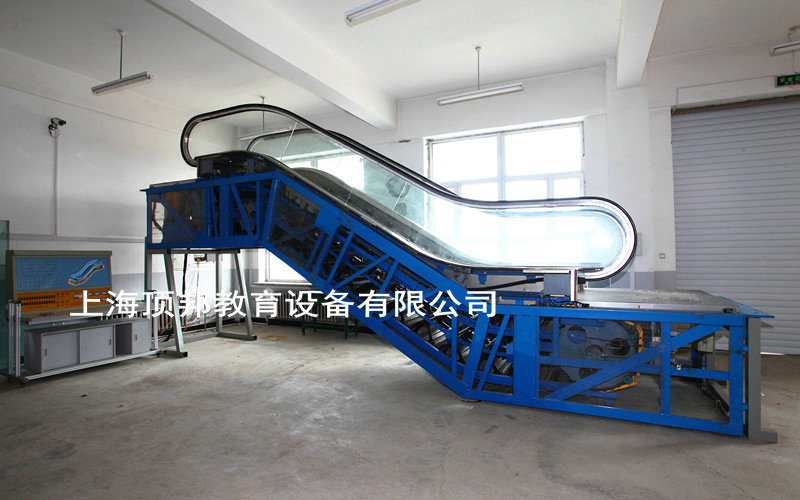

自動扶梯部件安裝與調整實訓設備" src="/uploads/ueditor/20240327/1-24032G44105S9.jpg" style="padding: 0px; margin: 0px; border: none; width: 590px; height: 473px;"/>
一、技術指標
1. 輸入電源：三相四線（或三相五線）AC380V±10% 50Hz
2. 整機容量：＜8kVA
3. 提升高度：2000mm
4. 控制方式：PLC+變頻自起動控制。
5. 監控系統：電壓、電流工況實時監控。
6. 故障模塊：具有30位常見故障模擬設置功能。
7. 安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8. 外形尺寸：7500mm（長）×1600mm（寬）×3600mm（高）
9. 實訓桌尺寸：1680×710×1050mm
10. 輔助梯尺寸：1400×600×2180mm
11. 裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。
二、實驗裝置的基本配置
1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。
3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。配有故障模擬設置液晶顯示裝置，上下機房、外側為全透明式。
4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。
三、實驗項目及主要內容：
1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。具有標準扶梯的所有安全保護和工作裝置，能夠乘人運行。
2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力，實際提高技能操作水平。
4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5、通過對三菱PLC主機的編程，了解PLC程序的編程原則和方法。
四、自動扶梯的結構特點
1．結構特點
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。
本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

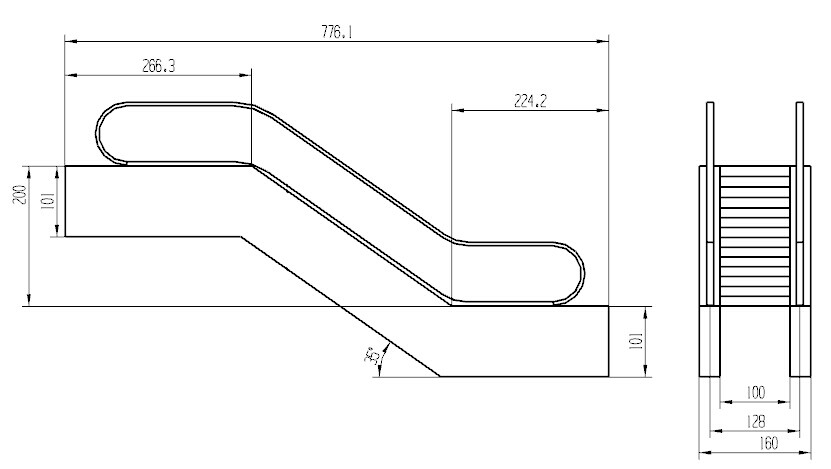

2.扶梯尺寸
五、自動扶梯技術規格表
| 序 號 | 內 容 | 非標 |
| 1 | 總體說明 |
|
| 1．1 | 電梯編號：L1-L2 |
|
| 1．2 | 建筑物類型：百貨商場 |
|
| 1．3 | 扶手支架類型：苗條型 |
|
| 1．4 | 扶手支架高度： 900mm |
|
| 1．5 | 適用標準 ：GB16899-1997 |
|
| 2 | 主要技術參數： |
|
| 2．1 | 安裝方式 ：室內 |
|
| 2．2 | 布置方式 ：單臺 |
|
| 2．3 | 提升高度 ：2000mm |
|
| 2．4 | 傾角 ：35? |
|
| 2．5 | 梯級寬度 ：1000mm |
|
| 2．6 | 水平梯級 ：2K |
|
| 2．7 | 速度 ： 0.5 m/s |
|
| 2．8 | 供電方式 ：三相五線制 |
|
| 2．9 | 電機電壓 ：380V |
|
| 2．10 | 照明電壓 ：36V |
|
| 2．11 | 頻率 ：50HZ |
|
| 2．12 | 減速機 ：蝸輪蝸桿 |
|
| 2．13 | 控制屏安裝 ：桁架內 |
|
| 2．14 | 起動 ：星、三角 |
|
| 2．15 | 起動方式 ：鑰匙 |
|
| 3 | 型材 |
|
| 3．1 | 扶手支架型材 ：發紋不銹鋼 |
|
| 3．2 | 護壁板 ：透明鋼化玻璃 |
|
| 3．3 | 內蓋板 ：發紋不銹鋼 |
|
| 3．4 | 外蓋板 ：發紋不銹鋼 |
|
| 3．5 | 圍裙板 ：發紋不銹鋼 |
|
| 3．6 | 梯級 ：不銹鋼 |
|
| 3．7 | 梯級顏色 ：黑色（帶黃邊框） |
|
| 3．8 | 扶手帶 ：黑色 |
|
| 3．9 | 前沿板及蓋板 ：發紋不銹鋼 |
|
| 3．10 | 梳齒 ：合成樹脂 |
|
| 4 | 故障顯示（中文） |
|
| 5 | 變頻節能功能 |
|
六、自動扶梯主要功能| 序號 | 功能名稱 | 功能說明 | 備注 |
| 1 | 雙向運行 | 操作上下進出口處鑰匙開關，可實現上行或下行 |
|
| 2 | 緊急停止 | 按上下進出口處急停按鈕，可使扶梯停止運行 |
|
| 3 | 檢修運行 | 操作檢修盒，可進行檢修點動運行 |
|
| 4 | 梯級安全照明 | 扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全 |
|
| 5 | 扶手帶入口安全裝置 | 扶手帶入口處有異物則設備停止運行 |
|
| 6 | 梯級安全運行裝置 | 梯級發生斷裂下陷時設備停止運行 |
|
| 7 | 梳齒板安全裝置 | 梯級與梳齒板之間夾入異物則設備停止運行 |
|
| 8 | 扶手帶安全裝置 | 發生扶手帶斷裂則設備停止運行 |
|
| 9 | 梯級鏈安全裝置 | 梯級鏈斷裂或超過延伸長度則設備停止運行 |
|
| 10 | 圍裙板安全裝置 | 梯級與圍裙板之間夾入異物則設備停止運行 |
|
| 11 | 超欠速安全裝置 | 當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行 |
|
| 12 | 超載安全裝置 | 運行電流大于額定電流15%則設備停止運行 |
|
| 13 | 松閘安全裝置 | 制動裝置沒有安全打開或失靈則設備停止運行 |
|
| 14 | 靜電保護 | 消除梯級運行（踏板）在運行中產生的靜電 |
|
| 15 | 驅動鏈斷鏈保護 | 當驅動鏈斷裂或過長時設備停止運行 |
|
| 16 | 非操作逆轉保護 | 設備和扶手帶的運行方向與指定方向相反時設備停止運行 |
|
| 17 | 斷、錯相保護 | 動力電源缺相或錯相時設備停止運行 |
|
| 18 | 短路保護 | 電源回路短路時設備停止運行 |
|
| 19 | 故障顯示（中文） | 設備運行發生故障時，自動顯示故障發生部位 |
|
| 20 | 變頻驅動 | 使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70% |
|
七、主要實訓項目：
扶梯扶手帶安裝與調整實訓設備
扶梯梯級安裝與調整實訓設備
扶梯曳引機系統安裝與調整實訓設備
扶梯驅動機構安裝與調整實訓設備
扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備
扶梯潤滑系統組裝與實驗實訓設備
扶梯安全保護系統組裝與動作實驗實訓設備。
