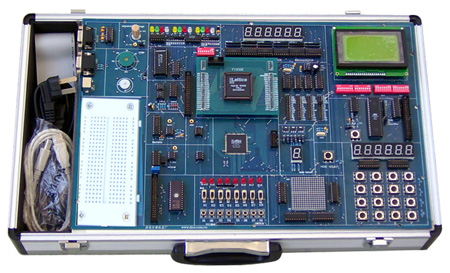

型號： DB-E802自動接線式EDA實驗儀
產品介紹：
DB-E802型實驗開發系統是一種多功能、高配置、高品質、具有自動接線功能的EDA教學與開發設備。本產品在提供的實驗示例中都可采用自動接線方式完成實驗,適用于高等院校的EDA教學、課程設計和畢業設計。
產品特點
1． 無連線操作方式，系統的實驗電路結構是可控的，采用“多任務重配置”設計方案。即可通過模式選擇鍵MODE SELECT，使之自動改變連接方式以適應不同的實驗需要，使學生從傳統的硬件連線搭試方式轉到軟件設計、仿真調試電路系統的實驗方式，使傳統硬件設計方式用EDA技術實現。
2． 對于不同的目標芯片可配不同的適配座。可用的目標芯片包括Altera、Lattice、Xilinx等著名 FPGA/CPLD廠商幾乎所有CPLD、FPGA等EDA器件。
3． 混合電壓系統，具備對5V、3.3V、2.5V、1.8V不同核芯電壓的CPLD/FPGA器件進行在線編程下載和配置。
4． 系統配置標準規范：擁有豐富的外圍硬件接口資源，同時，還配置了標準的擴展接口，可以完成各類常規和典型的EDA相關實驗。
(5)系統配有單片機管理系統和128*64LCD,實時提供相關信息。用戶可根據需要對管理信息修改。




實驗系統的硬件配置：


1.主板可與多種下載板相適配
2. 6位動態掃描顯示電路
3. 6位靜態鎖存顯示電路
4. 12位發光二極管顯示電路
5. 8位二檔開關及其電平指示電路
6. 8位按鍵開關電路
7. 一個16*16的點陣顯示
8. 一個12864C的液晶顯示
9.一個串行A/D轉換器TLC549
10. 一個串行D/A轉換器TLC5620
11. A/D轉換器ADC0809
12. D/A轉換器DAC0832
13.時鐘信號源：24MHZ、12MHZ、6MHZ、4M、1M、500KHZ、8KHZ、4KHZ、1KHZ、128HZ、64HZ、8HZ、4HZ
14. MCS-51單片機總線接口電路（AT89S52）
15. 40芯I/O擴展接口
16. 一個5V揚聲器
17. 一個四相步進電機
18. 一個5V直流電機
19. 0~5V電位器
20.一個4*4小鍵盤
21. 配有32K存貯器27C256
22.一個串行總線存儲器93C46
23.PS/2鍵盤接口
24.VGA視頻接口
25. RS232串行通信接口;
主要實驗課題
<一>基本實驗：
1.七人表決器
2.四位加法器
3.BCD碼加法器
4.格雷碼變換器
5.四位并行乘法器
6.D觸發器和JK觸發器
7. 74LS160功能模塊計數器
8.可控脈沖發生器
9..英語字母顯示實驗
10.序列檢測器
11.可變模16位加法計數器
12.正負脈沖數控調制發生器；
<二>模塊實驗：
1.A/D0809模數轉換器實驗
2.D/A0832數模轉換器實驗
3.步進電機控制實驗
4.LED點陣實驗
5.LCD液晶顯示
6.鍵盤擴展實驗
7.時鐘顯示實驗
8.靜態數碼管顯示電路
9.串行D/A轉換器TLC5620實驗
10.串行A/D轉換器TLC549實驗
11.VGA彩條信號發生器
12.電子音樂實驗電路
13，RS232串行通訊實驗
14，PS/2鍵盤實驗
15，單片機總線接口實驗

產品說明：
DB-E802型實驗開發系統是一種多功能、高配置、高品質、具有自動接線功能的EDA教學與開發設備。本產品在提供的實驗示例中都可采用自動接線方式完成實驗,適用于高等院校的EDA教學、課程設計和畢業設計。
產品特點
1． 無連線操作方式，系統的實驗電路結構是可控的，采用“多任務重配置”設計方案。即可通過模式選擇鍵MODE SELECT，使之自動改變連接方式以適應不同的實驗需要，使學生從傳統的硬件連線搭試方式轉到軟件設計、仿真調試電路系統的實驗方式，使傳統硬件設計方式用EDA技術實現。
2． 對于不同的目標芯片可配不同的適配座?？捎玫哪繕?biāo)芯片包括Altera、Lattice、Xilinx等著名 FPGA/CPLD廠商幾乎所有CPLD、FPGA等EDA器件。
3． 混合電壓系統，具備對5V、3.3V、2.5V、1.8V不同核芯電壓的CPLD/FPGA器件進行在線編程下載和配置。
