一、概況
自動控制原理學習是自動化、自動控制、電子技術、電氣技術、精密儀器等專業教學中的基礎課程。自控原理與計算機控制實驗平臺提供集成嵌入式自控計控核心模塊、操作軟件，通過虛擬PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性，方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗，加上系統配置的直流電機、步進電機等控制對象，可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、最優控制、系統辨識及計算機控制等現代控制理論的模擬實驗研究。



二、實驗平臺內置嵌入式自控計控核心模塊
1. 核心芯片：HD4000，雙核雙線程/主頻2.4Ghz/睿頻2.6 GHZ,4G內存，支持上電自啟動。
2. 15寸高亮度350cd/m2顯示屏，10點電容觸摸，操作快捷，方便。
3. 提供1個 千兆網口,2個RS232接口,4個 USB接口。
4. 全鋁密封，工控級別防塵，防靜電，抗干擾。
5. 前面板防塵防水，IP65防護等級，有效防止噴濺的水滴和油脂進入。
6. 極速被動散熱，熱量從鋁塊和鋁合金后蓋快速散出，經過高低溫箱長時間測試，-10°C~60°C 環境下穩定運行。

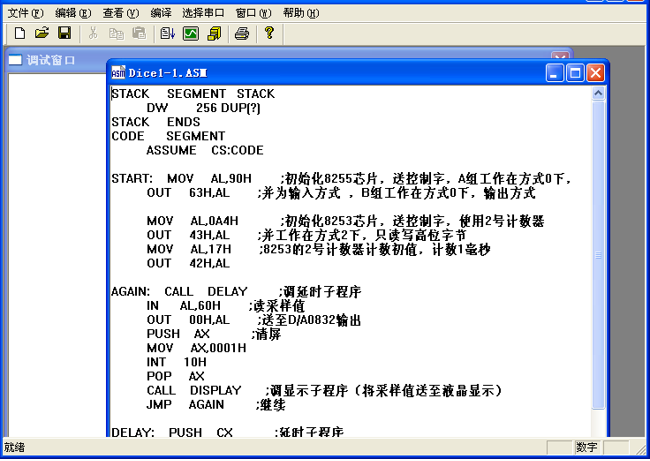

7. 核心模塊預裝有高度可視化的源語言級集成開發環境，集控制程序開發、調試和實驗測量分析于一體，支持匯編源語言級的編程和調試。

8. 核心模塊集成提供了一組先進的虛擬儀器功能，為用戶創(chuàng )造了集控制系統設計、系統調試和測試分析諸功能一體化的實驗環境，具有很高的性?xún)r(jià)比和極佳的教學效果。其主要性能指標如下：

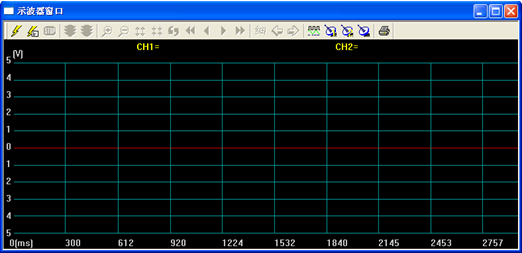

1) 雙蹤超低頻數字存儲示波器：具有實時測量和顯示、波形回放、游標測量、波形存貯等功能。

2) 頻率特性分析儀：可顯示系統各頻率點的時域相應波形并進行分析，以半自動掃頻測量方式進行測量，測量完畢后即可產生極坐標圖和波特圖，由此顯示出系統的頻率特性，同時還具有圖形保存功能。

3) X_Y測量：將兩路測量信號以X_Y坐標的形式顯示，具有波形刷新和波形存貯功能，可應用于非線性系統的實驗特性研究。


三、開放式的控制實驗平臺
1. 實驗平臺中具有各種典型信號源（階躍信號、方波信號、斜波信號、拋物波信號、正弦波信號）、模擬對象（八組運放單元）、實際對象（步進電機、直流電機、溫度控制）等單元。各單元之間的電路連接、單元內的元件選擇都可以多種方式來操作，從而極大地提高了實驗效率。系統允許用戶根據教學內容來自行設計、開發相應的實驗項目，并支持大型的課程設計和畢業設計。
2. 自動控制原理實驗方面，系統提供了包括線性控制系統的時域分析法、根軌跡分析法、頻域分析法以及系統校正和設計等方法的實驗研究，也提供了關于線性離散系統、非線性控制系統的實驗研究?jì)热?；另外對于現代控制理論的教學，提供了狀態空間分析實驗。
3. 系統提供的計算機控制實驗內容主要包括：過程通道和數據采集處理、系統的數字程序控制、數字PID閉環控制、數字調節器直接設計方法的實驗研究，從而可使學生對新型智能控制算法有所了解和掌握。
4. 在控制系統應用實驗方面，系統提供了直流電機(快速)和溫度控制(慢速)兩種實驗對象，以構成不同的閉環系統，從而可選擇不同的控制策略或控制參數，以得到最好的實時控制效果。
四、系統構成
1. 嵌入式自控計控核心模塊；
2. 系統由各單元電路、8088CPU控制單元和PC機進行通訊的串口構成；
3. 信號源發生單元電路：正弦波、方波、斜波及拋物波，信號周期在2毫秒至30秒之間可調；
4. 采樣保恃器及單穩單元電路；
5. 運算模擬單元電路；
6. 非線性單元電路；
7. 狀態指示燈單元；
8. D/A0832數/模轉換單元電路；
9. A/D0809模/數轉換單元電路；
10. 單節拍脈沖發生單元；
11. 電位器單元；
12. －5V電源發生單元；
13. 驅動單元；
14. 電機單元；
15. 直流電機、步進電機模塊單元；
16. 信號測量單元： 采用PC軟件實現雙蹤示波器、頻率特性分析等功能。
17. 特殊運算環節單元；
18. 可變電阻器組單元；
19. 微型溫度控制單元；

五、電源參數
1. 輸入電壓：220V ±10%
2. 輸出電壓/電流：+5V/2A，+l2V/0.2A，-l2V/0.2A

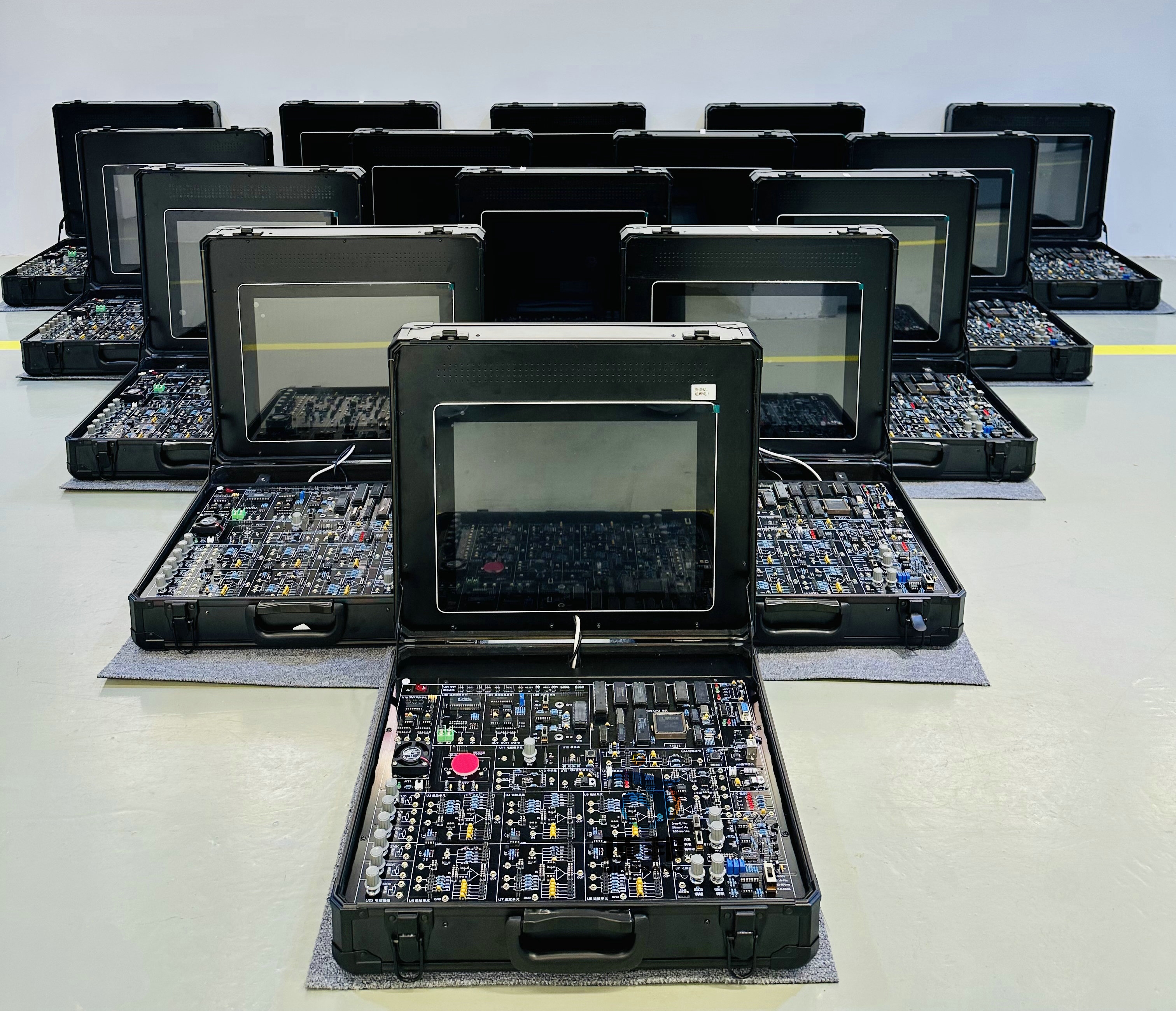

六、實驗平臺采用復合材料的箱式結構：
1. 箱體采用優質鋁合金框架+鋁合金包邊+鐵護角+ABS密度板+優雅黑美式大手把。
2. 上下蓋安裝加固強勁支撐合頁，兩邊增加兩個支撐鉸鏈曲手，開合度設置為95度，提供一個完美的操作和顯示視角。
3. 所有合金包角采用柳釘來加固保護，內部鋪設黑色PU面料，箱子美觀，堅固，不易變形。
4. 箱體箱底安裝耐磨墊和保護腳，正面安裝雙安全卡扣鎖。

?
七、實驗項目
（一）自動控制原理 實驗項目
1. 典型環節的模擬研究
2. 典型系統瞬態響應和穩定性
3. 系統校正
4. 控制系統的頻率特性
5. 典型非線性環節
6. 非線性系統（一）
7. 非線性系統（二）
8. 采樣系統分析
9. 采樣控制系統的校正
10. 態反饋（極點配置）
（二）計算機控制技術
11. A/D，D/A轉換
12. 采樣保持器
13. 數字濾波
14. 積分分離式PID控制
15. 最小拍有紋波系統實驗
16. 最小拍無紋波系統實驗
17. 大林算法控制
18. 非線性控制
19. 解耦控制
20. 綜合控制實驗
（三）控制系統應用
21. 直流電機閉環調速實驗
22. 溫度閉環控制實驗
23. 步進電機調速實驗
