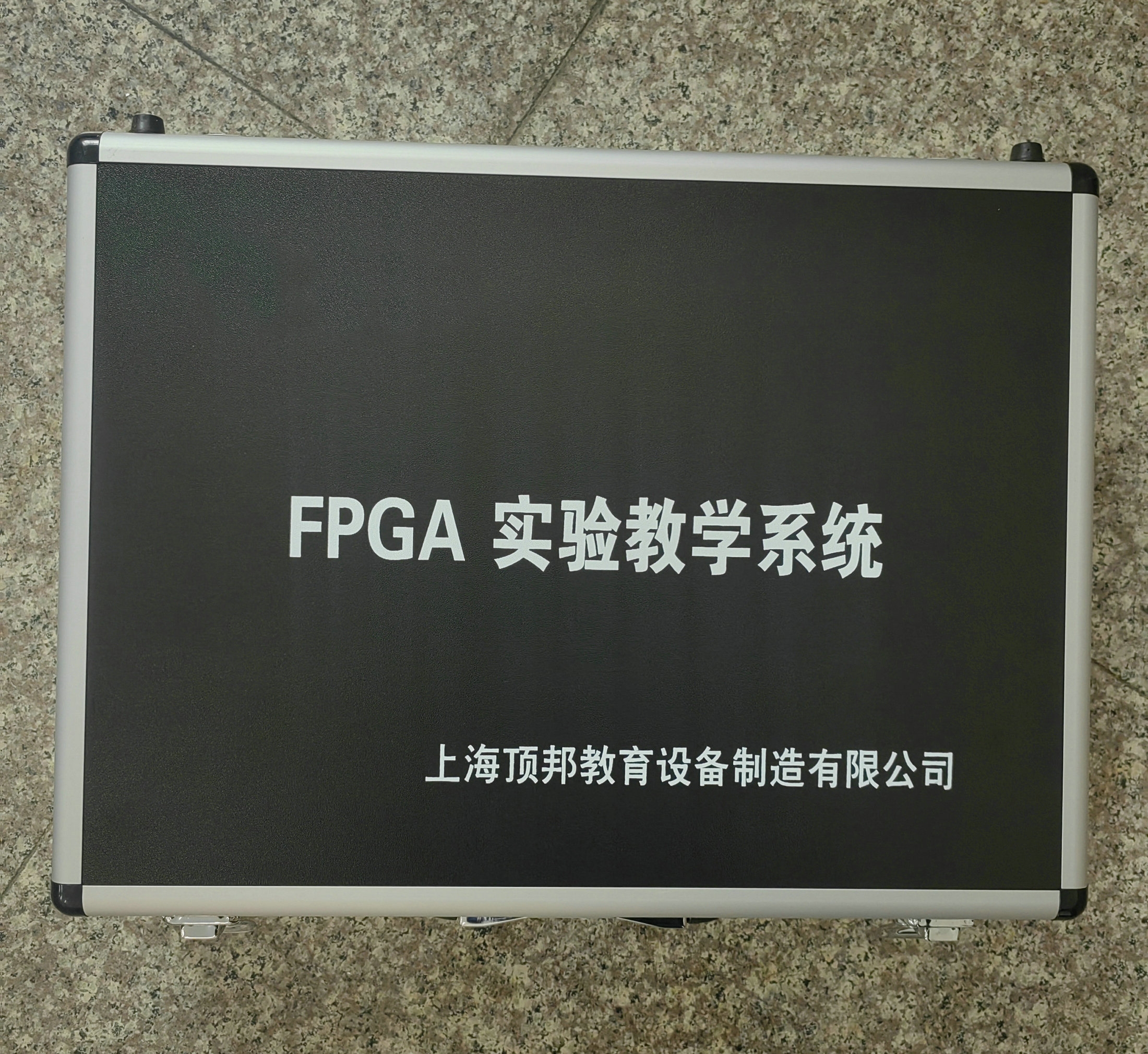

一、系統概述：
FPGA實驗教學系統是適合工科專業進行EDA課程教學實驗以及課程設計的必備工具，系統由四部分組成，包括：可編程邏輯器件（FPGA）部分、外圍接口部分、擴展接口部分，實驗內容豐富生動形象，能夠大大的激發學生的興趣，使學生老師在教學的過程中能夠寓教于樂(lè )，同時在學習EDA的同時可以加強對控制、通信、電子電路等課程進行加深，讓學生學有所得。

二、結構特點：
1、FPGA采用ALTERA CycloneIV系列中的EP4C6用戶可更換其它核心板；
2、核心板自帶SDRAM與FLASH，可用于NIOSII、IP CORE設計驗計；
3、FPGA核心板板載USB-Blaster下載調試模塊，只需要一根USB連接線即可進行程序的加載調試；
4、FPGA主芯片I/O口完全開放，用戶可以任意定義；
5、核心板提供7路8位信號連接端口，供用戶進行外部模塊與FPGA的連接，同時對外部模塊進行供電；
6、核心板提供一路50M的系統時鐘和系統復位電路；
7、FPGA核心板單5V供電，用戶可使用FPGA核心板進行其它教學科研設計；
8、豐富的實驗模塊，在數字電路的基礎上增加了控制類、接口類、通信類的實驗模塊；
9、二個時鐘源，四路輸出，每路相對獨立， 24MHZ—1HZ的頻率能滿足用戶要求；
10、豐富的樣板實驗程序，在常規的EDA實驗基礎上增加了交通燈、電梯、步進電機、直流電機、PS2、VGA、音樂(lè )、鍵盤等實驗，實驗內容形象生動；
11、QUARTUSII11.0開發軟件，支持多種語言輸入，自帶LICENSE；
12、可以配套虛擬仿真軟件；
13、詳細的操作手冊，含軟、硬件的使用說明，各模塊的功能說明。

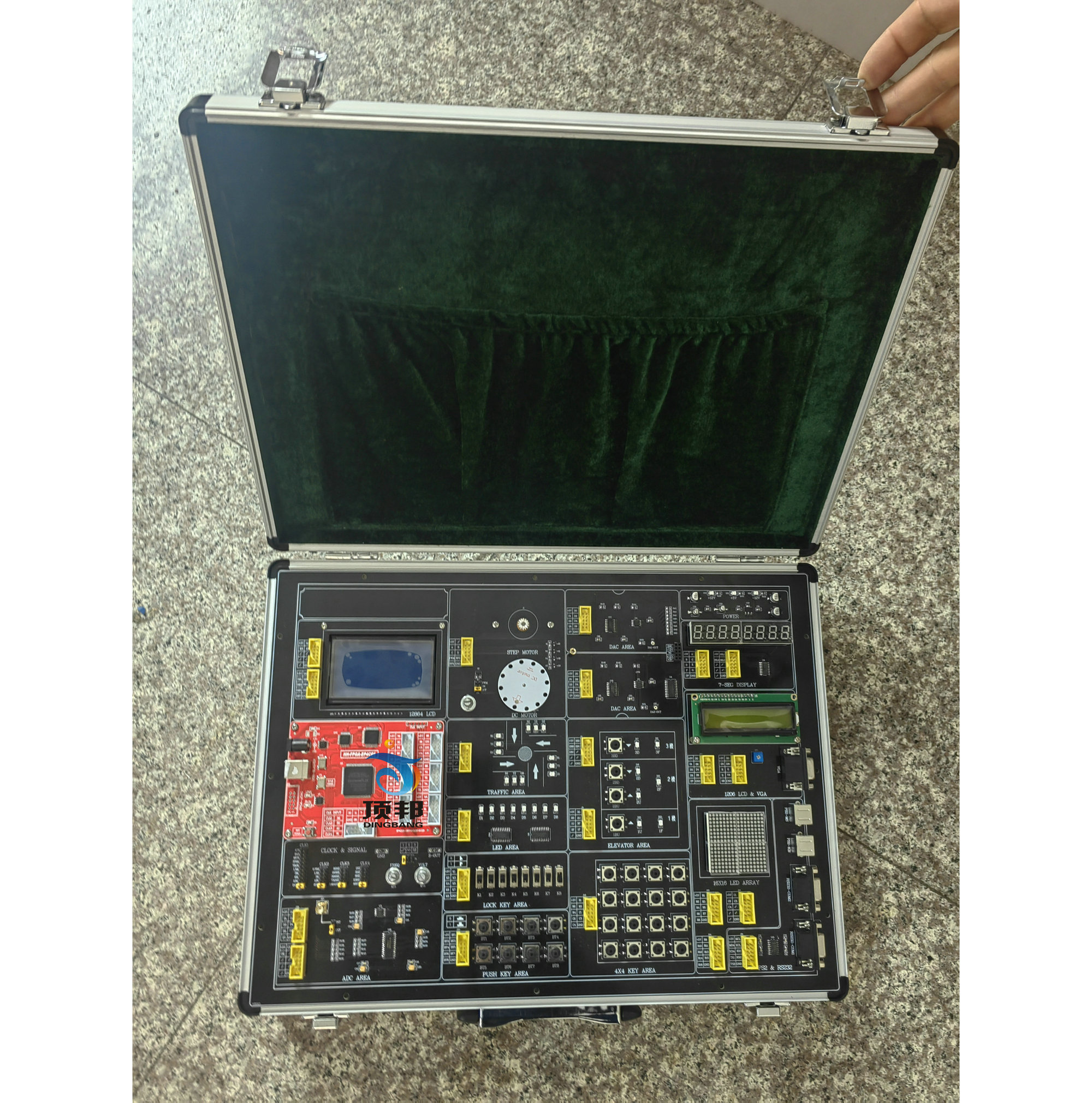

三、系統組成
1、FPGA實驗教學系統核心板組成
1）FPGA核心板主芯片采用ALTERA CycloneIV系列中的EP4CE6E22C8N；
2）FPGA內門電路高達10萬門，內部使用RAM作電路結構，速度高達幾百MHZ，且可任意規劃更改電路，是一個可隨心所欲的設計芯片；
3）8M-Byte SDRAM；
4）4M-Bits EPCS4；
5）JTAG編程調試接口；
6）USB-Blaster下載調試模塊；
7）7個擴展接口，擴展FPGA共56個IO接腳
8）50M系統時鐘輸入；
9）一路復位電路模塊；
10）5V/DC電源輸入接口；
2、系統底板組成
1）16位撥動開關輸入模塊
2）16位按鍵開關輸入模塊
3）4*4矩陣鍵盤輸入模塊
4）16位LED顯示模塊
5）16*16點陣顯示模塊和8X8雙色
6）128*64點陣圖形液晶顯示模塊
7）1602字符液晶顯示模塊
8）8通道8位并行AD轉換模塊
9）2路8位并行DA轉換模塊
10）幅度、頻率可調的信號源輸出
11）蜂鳴器、喇叭輸入接口模塊
12）1個四向模擬交通燈控制模塊
13）1個四相步進電機控制模塊
14）1個速度可控、可測直流電機模塊
15）1個VGA接口
16）2個UART串行通信接口
17）2個PS2接口模塊
18）4路脈沖輸出（24MHZ-1HZ）
19）設計有MCS-51 單片機總線接口，可以選配單片機核心模塊。
20）實驗導線要求以排線形式，不采納單根連接方式。
21）8位LED數碼管
22）電源模塊
23）外部時鐘模塊
24）單次脈沖源
四、實驗項目
1、基于QUARTUSII圖形輸入電路的設計
2、基于VHDL格雷碼編碼器的設計
3、含異步清零和同步使能的加法計數器
4、八位七段數碼管動態顯示電路的設計
5、數控分頻器的設計
6、圖形和VHDL混合輸入的電路設計
7、基本觸發器的設計
8、可控脈沖發生器的設計
9、基于VHDL的搶答器的設計
10、基于VHDL的表決器的設計
11、正負脈寬調制信號發生器設計
12、AUDIO電子音樂(lè )實驗
13、直流電機的測速實驗
14、步進電機驅動控制
15、交通燈控制電路實驗
16、PS2接口鍵盤顯示實驗
17、VGA彩條信號發生器的設計
18、數字頻率計的設計
19、多功能數字鐘的設計
20、電梯控制的設計
21、AD/DA轉換實驗
22、矩陣鍵盤接口電路的設計
23、加法器
24、譯碼器
25、編碼器
26、數據選擇器
27、移位寄存器
28、計數器
29、數碼管動態掃描顯示電路
30、簡易交通燈控制電路
31、汽車尾燈控制電路
32、4*4矩陣鍵盤實驗
33、16*16點陣基礎實驗
34、16*16點陣顯示漢字實驗
35、液晶顯示實驗
36、FPGA實驗系統的安全保護設計
五、配套軟件
根據不同用戶要求可配套不同版本的軟件，隨機配套的軟件功能齊全，支持VHDL/Verilog硬件描述語言等多種設計輸入。
