DB-SD39 單片機/傳感器綜合實驗箱



一、單片機系統配置
電源配置
輸入：AC220V
輸出：DC +5V/2A   DC -5V/1A
DC +12V/3A  DC -12V1.5A
顯示模塊
智能顯示終端（7寸電容屏：800*480）
單片機系統
處理器型號：STM32F407ZGT6
內核：ARM 32-bit Cortex-M4
主頻：168MHz
內存：1Mbytes Flash，192Kbytes SRAM
Zigbee模塊
處理器型號：CC2530
內核：8051
二、傳感器功能模塊
溫濕度/熱敏電阻應用模塊
1）傳感器配置
（1）熱敏電阻
PTC：MZ5 10k，1%精度
NTC：NTC-MF52AT 10k，1%精度
（2）集成溫度傳感器
型號：LM35
靈敏度：  10.0mV/℃，測量范圍： 0℃ ~ +100℃
測量精度：±0.25℃（在+25℃時）
（3）濕度傳感器
型號：AM2001
2、熱電偶/熱電阻應用模塊
1）傳感器配置
（1）熱電偶
型號：熱電偶 K型   測量范圍：0℃ ~ 1300℃，測量精度：±0.5℃
（2）熱電阻
型號：PT100       測量范圍：-200℃ ~ +200℃，測量精度：±0.5℃
2）可開設實訓項目
（1）熱電偶/熱電阻溫度測量電路調試與應用
3、光電傳感器應用模塊
1）傳感器配置
（1）光敏電阻
型號：GL5616     光譜峰值：560 nm，亮電阻：5 ~ 10k?，暗電阻：0.8M?
（2）反射式光電開關（位于直流電機測速模塊中）
型號：RPR220
（3）脈搏傳感器
型號：Pulse Sensor
供電電壓Vcc：3.3V～5V，輸出信號大?。? ～ Vcc
信號放大倍數：330倍，LED峰值波長：515nm
2）可開設實訓項目
（1）光敏電阻感光燈電路調試與應用
（2）光電測速系統調試與應用
（3）人體脈搏測量電路調試與應用
4、紅外人體感應與紅外測距傳感器應用模塊
1）傳感器配置
（1）紅外人體感應傳感器
型號：KP500B
靈敏元面積：2.0mm * 1.1mm，窗口尺寸：4 * 3mm
輸出信號： >2.2V ，靈敏度：3300V/W
工作電壓：2.2-15V ，視場：中心角138°×125°
（2）紅外測距傳感器
型號：夏普GP2Y0A21YK0F   距離測量范圍：10 ～ 80cm，供電電壓：4.5 ～ 5.5 V
2）可開設實訓項目
（1）紅外人體感應報警電路調試與應用
（2）紅外測距電路調試與應用
5、PM2.5測量傳感器應用模塊
1）傳感器配置
PM2.5測量傳感器型號：夏普GP2Y1010AU0F
電源電壓：5 ~ 7V
最小粒子檢出值：0.8微米，靈敏度：0.5V/(0.1mg/m3)
2）可開設實訓項目
PM2.5測量?jī)x
6、壓力傳感器應用模塊
1）傳感器配置
壓力傳感器型號：懸臂梁式2kg
尺寸：8*1.27*1.27cm（長*寬*高），推薦激勵電壓： 5～10 V
靈敏度(mV/V)： 1.0 ±0.5，零點輸出(mV/V)：±0.5
零點溫度漂移(%F.S/10℃) ： 0.5，非線性(%F.S)： 0.05
2）可開設實訓項目
簡易電子秤電路調試與應用
7、超聲波傳感器應用模塊
1）傳感器配置
超聲波傳感器型號：TCT40-16R/T(直徑16mm）
標稱頻率（kHz）：40kHz
測量范圍：3cm ~ 20cm，測量精度：±0.5 cm
2）實物模型
（1）倒車?yán)走_(dá)實物模型
（2）液位測量控制實物模型
3）可開設實訓項目
（1）倒車?yán)走_(dá)電路調試與應用
（2）超聲波液位檢測與控制系統調試與應用
8、磁敏傳感器應用模塊
1）傳感器配置
（1）霍爾傳感器
型號：YS1253   電源電壓VCC：4.5～24V
（2）干簧管
型號：MKA-14103   觸點負載：10W
最大開關電壓：100 VDC / VAC，最大開關電流：0.5A
（3）磁角度傳感器
型號：TLE5011     電源電壓VCC：4.5～24V       有效測角范圍：0 ～ 360°
2）可開設實訓項目
（1）磁敏傳感器信號檢測電路調試與應用
（2）霍爾測速系統調試與應用
（3）磁傳感器角度測量?jī)x
9、氣敏傳感器應用模塊
1）傳感器配置
（1）酒精傳感器
型號：MQ-3         供電電壓：5V
（2）煙霧傳感器
型號：MQ-2         供電電壓：5V
2）可開設實訓項目
（1）簡易酒精濃度測試儀       （2）簡易煙霧報警器
11、電容式傳感器應用模塊
1）傳感器配置
（1）電容式土壤濕度傳感器模塊
（2）電容式接近開關傳感器
型號：BXLJC18A3-B-Z
2）可開設實訓項目
（1）智慧農業控制系統
（2）接近控制報警
（3）位移、振動、角度、加速度的測量
12、電阻式傳感器應用模塊
1）傳感器配置
（1）電阻式薄膜壓力傳感器
型號：FSR402
供電電壓：3.3V~5V
2）可開設實訓項目
（1）智能手環壓力測試
（2）電子稱
13、電感式傳感器應用模塊
1）傳感器配置
（1）電感式接近開關傳感器
型號：LJ12A3-4-Z/BX
供電電壓：DC6-36V
2）可開設實訓項目
（1）位移測量、振幅測量、轉速測量
14、壓電式傳感器應用模塊
1）傳感器配置

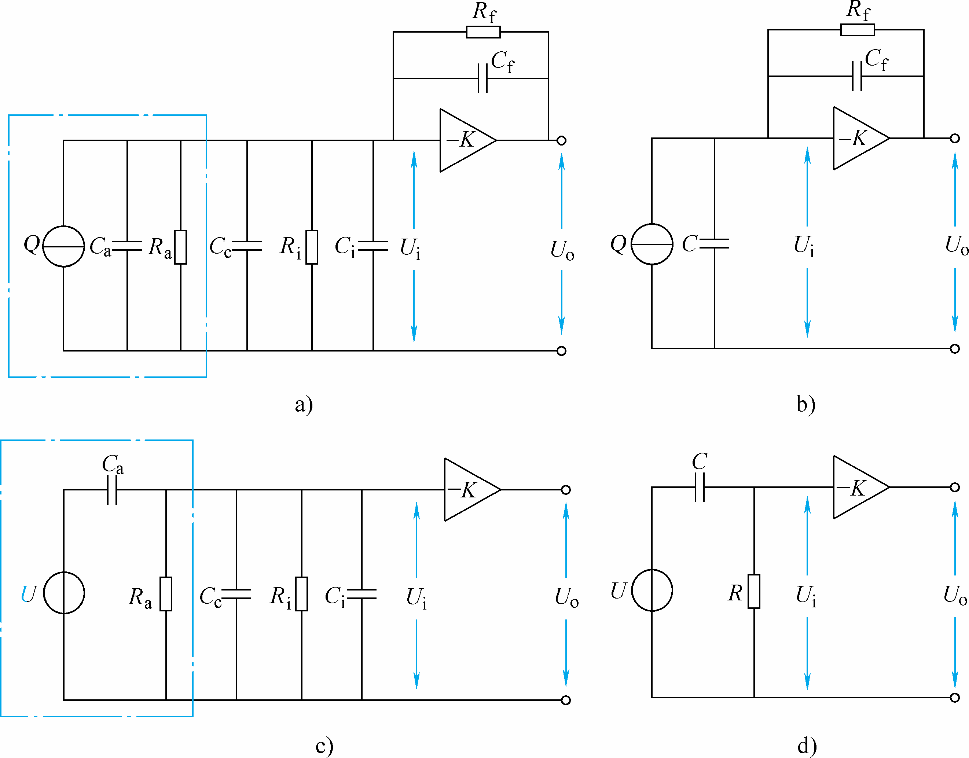

由電容反饋性放大器和二階低筒濾波器組成

2）可開設實訓項目
（1）交通檢測，闖紅燈抓拍原理
15、生物傳感器應用模塊
1）傳感器配置
（1）脈搏 心率傳感器
型號：pulsesensor
供電電壓：DC3.3V 或5V
2）可開設實訓項目
（1）位移測量、振幅測量、轉速測量
16、無線傳感網絡傳輸模塊
1）WiFi通信模塊
型號：ESP8266
最高傳輸速率11Mbps
串口波特率50~230400bps
工作溫度：-40 ~ 125℃
2）主控制器
型號：STM32F103VCT6
內核：ARM 32-bit Cortex-M3
主頻：72MHz
內存：256Kbytes Flash,64Kbytes SRAM
3）ZigBee模塊
型號：CC2530F256，無線頻率：2.4 GHz
工作電壓：2 V~3.6 V，輸出功率：4.5 dBm
工作溫度范圍：- 40℃ ~ +125℃
4）模塊功能
該模塊使用STM32F103作為主控制器，完成傳感器數據的采集與處理，利用WiFi模塊可以將傳感器數據上傳到移動安卓等網絡設備上，利用有線網、無線網等可以遠程訪問傳感器數據；利用ZigBee模塊組建無線傳感網絡。
傳感器綜合實驗教學平臺配件
1、溫度源
1）工作電壓： DC12V/5A（配備電源適配器）；
2）配備K型熱電偶、PT100熱電阻兩種溫度傳感器；
3）配備數字溫度顯示儀表；
4）采用半導體制冷片進行加熱與制冷。
2、砝碼
1）提供100g*1、50g *1、20g *2、10g *1、5g *1，共205g。
3、直流電機測速模塊
1）配備5V直流電機；
2）配備反射式光電開關RPR220，提供一路光電測速信號；
3）配備霍爾傳感器YS1253，提供一路霍爾傳感器測速信號；
4）配備直流電機驅動器L298N，提供直流電機驅動信號；
5）配備功能切換開關，切換PWM控制與模擬控制調速旋鈕；
6）配備帶磁鋼三孔光電碼盤。
4、倒車?yán)走_(dá)系統
1）配備超聲波發射、接收探頭，已固定在可移動滑塊上；
2）配備障礙物擋板及帶刻度的導軌。
5、液位自動控制系統
1）配備兩個帶刻度的亞克力水槽；
2）配備超聲波發射、接收探頭，并固定在液位自動控制檢測板上；
3）配備兩個DC5V水泵及水管。
