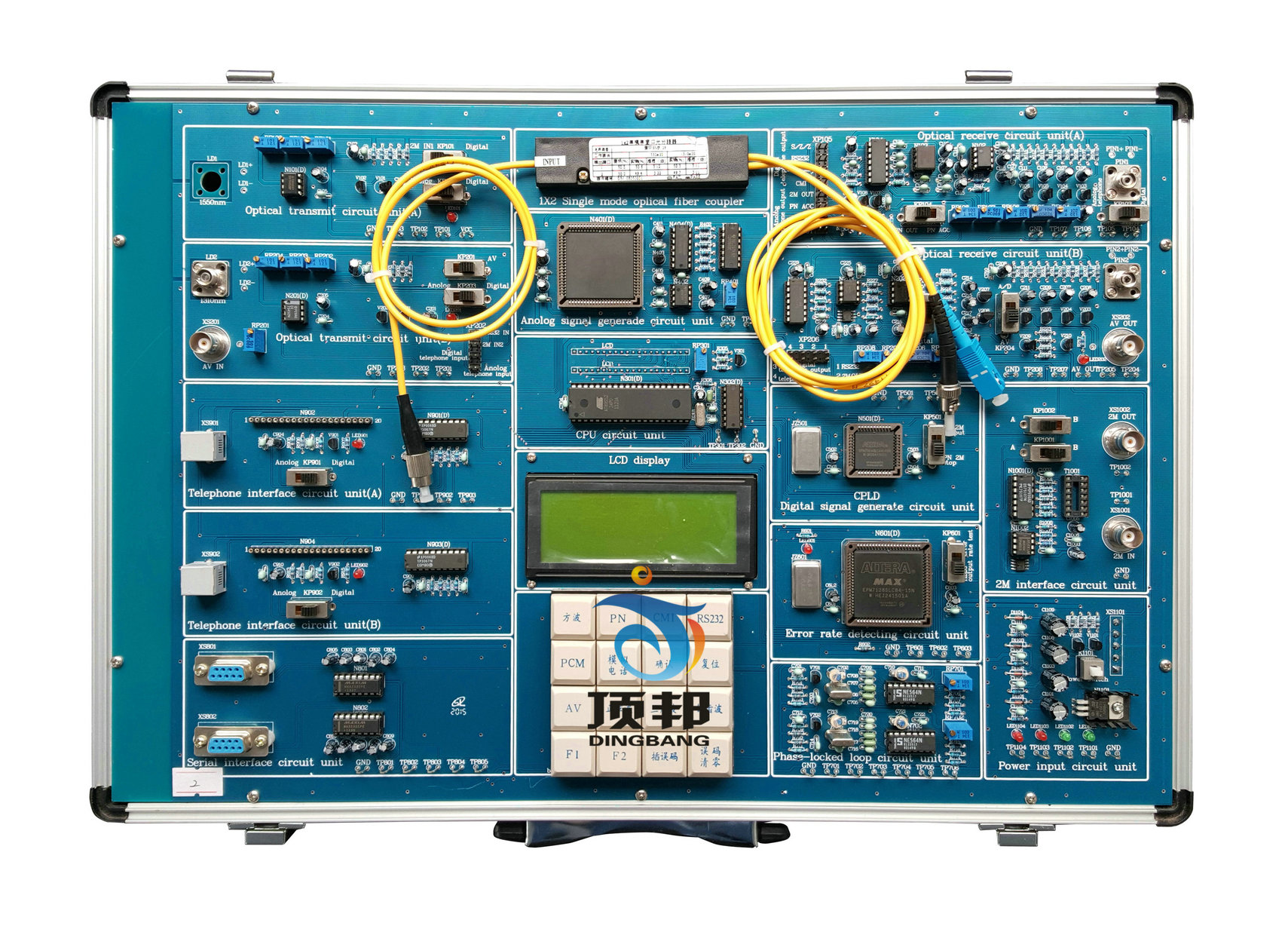

DB-SD19 光纖通信實驗箱

DB-SD19光纖通信實驗箱是我公司根據光纖通信原理、光纖光學、光通信器件與系統的相關課程新開發的教學實驗儀器，是學生了解光纖通信原理、系統、器件、測試方法的理想實驗儀器。該儀器緊密結合現代光纖通信的實際，充分體現光纖通信的現狀與發展趨勢，是學生理論結合實際的最佳選擇。
光纖通信實驗箱可用于通信專業、光電子專業、光學專業、電子專業、物理專業以及其它相關專業等的實驗教學，讓學生了解光通信原理，奠定今后繼續學習與工作的基礎。

一、系統特點
1、一套真正體現光纖通信原理的實驗箱
2、提供一個完整的光纖通信系統原理示范性教學與實驗平臺
3、涉及光纖通信系統基本工作原理、器件特性測試
4、以實驗者為主體的設計理念，高的性價比，豐富的實驗內容
5、提供豐富的光學接口與擴展功能
6、著重于學生動手能力的培養
7、緊密聯系當前光纖通信發展趨勢，學用結合。
二、系統詳細組成
1、采用高性能單片機89C52作為系統控制器，4×4鍵盤矩陣實現工作狀態設置，以LCD192×64實現工作狀態和參數的顯示。
2、設計1310nm和1550nm光發送單元各1個，均有模擬和數字切換開關2個，可以發送模擬和數字信號。
3、設計光接收單元2個，各有模擬和數字切換開關1個，同時有功能切換開關和跳線器等可以接收模擬和數字信號。
4、設計2個電話接口，有模擬和數字切換開關，實現語音電話光纖傳輸。
5、有2路RS232電平轉換電路和RS232標準接口，實現計算機和MODEM間的數據傳輸。
6、設計一個1×2單模光分路器，可以實現光信號的1輸入2輸出。
7、采用CPLD器件EPM7128和串行數模轉換器TLC5620，以及模擬開關設計多種模擬信號產生電路，有三角波、正弦波和鋸齒波。
8、以24.576MHZ有源時鐘用CPLD器件EPM7064實現時鐘分頻，產生多路數字信號，有方波、CMI、2M偽隨機碼系列。
9、采用CPLD器件EPM7128設計誤碼檢測電路，實現誤碼檢測和產生HDB3碼。
10、有鎖相環電路單元，用來實現與其它信號相位同步。
11、設計有2M輸入/輸出接口電路。
12、系統板電源模塊:輸入交流220V/50HZ，輸出±12V/1A、±5V/1A。
13、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
三、實驗內容
1、光纖跳線的識別實驗（多模，單模）
2、光纖的幾何光學特性：纖芯、包層、涂覆層結構的觀察
3、光纖損耗測試
4、模式濾除實驗
5、光源的P-I特性曲線測試
6、模擬光發送機的調制度
7、數字光發送機的平均光功率
8、數字光發送機的消光比
9、光線路碼實驗
10、數字光接收機的時鐘
11、光接收機靈敏度測試
12、動態范圍測試
13、模擬光接收機的非線性失真實驗
14、接收機的暗電流測試
15、光纖連接器的型號識別和使用注意事項
16、光纖適配器型號識別和使用注意事項
17、光纖連接器的活動連接實驗
18、光纖連接器的插損測試、回?fù)p測試
19、光源與光纖耦合方法實驗
20、光纖分束器件特性與參數測試實驗
21、光耦合器實驗
22、WDM器件的串?dāng)_、隔離度、中心波長、帶寬實驗；
23、WDM器件的合波分波實驗
24、光衰減器衰減特性
25、模擬話音光傳輸實驗
26、模擬話音PCM光纖傳輸
27、計算機數據光纖傳輸
28、2M數字光傳輸實驗
29、圖像光纖傳輸實驗
30、點到多點的光纖通信實驗
31、波分復用光纖傳輸
四、實驗箱配置

附：使用本實驗箱需配套儀器儀表：萬用表和示波器
