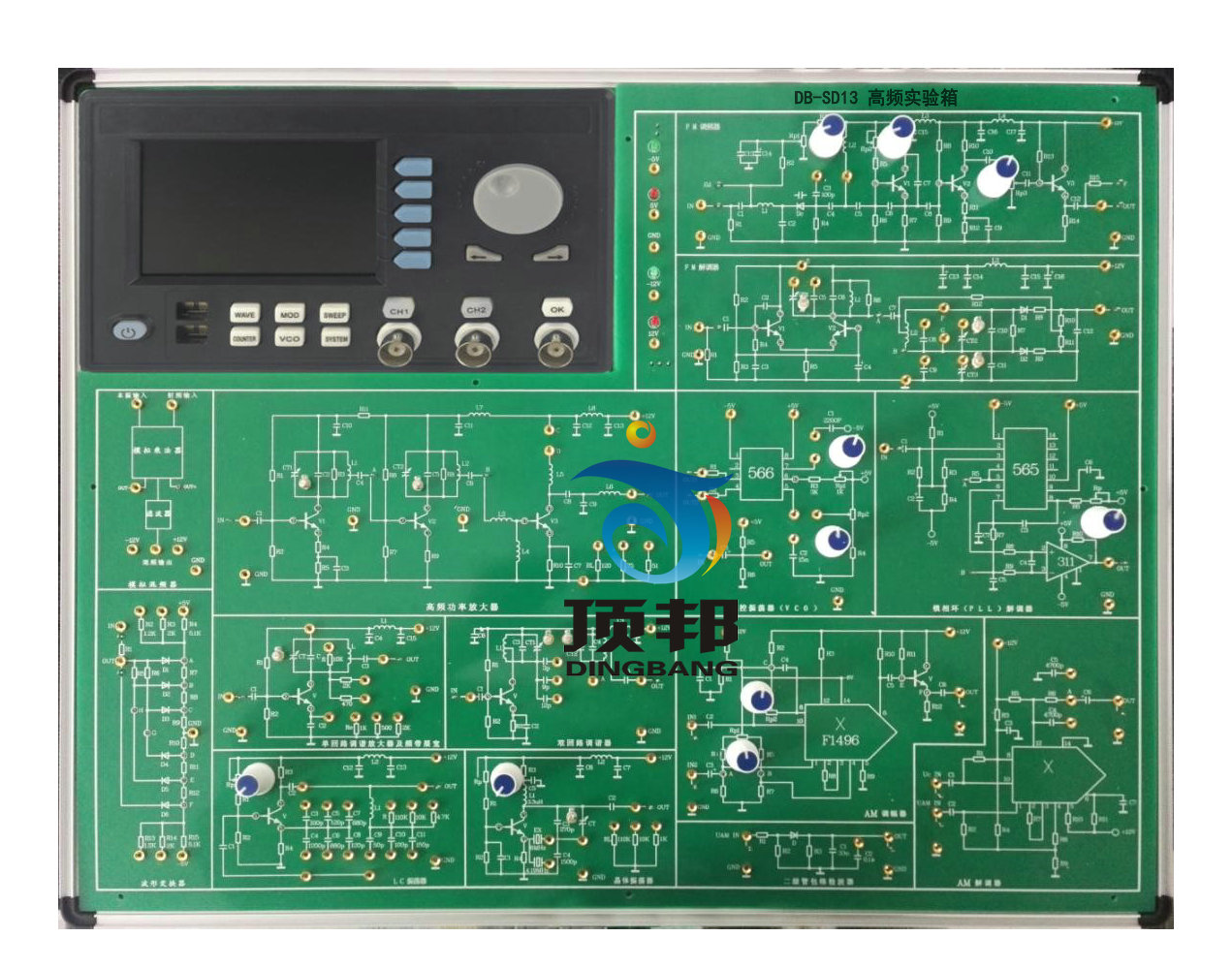

從高頻電路的特性考慮，高頻實驗箱采用一體化設計，確保穩定性和可靠性；全部元器件裝在線路板的反面，使用安全，不易損壞；電路原理圖標注在線路板的正面，清晰明了。適用于電子信息科學與技術專業、通信技術專業和自動化專業教學計劃中《高頻電子線路》課程實驗教學。
一、總體技術指標
1、外殼采用鋁木合金材料，外形參考尺寸：530×420×100mm。
2、設有高性能四路直流穩壓電源
±5V/1.5A，±12V/1A，并帶有過流保護功能。
3、低頻函數信號發生器
1）波形：正弦波，方波，三角波
2）頻率：有四檔10Z～100HZ，100HZ～1KHZ，1KHz～10KHZ，10KHZ～100KHZ。
3）幅值：0V～15V
4、高頻函數信號發生器
1）波形：正弦波，方波，三角波
2）頻率：有四檔  30KHZ～300KHZ，300KHZ～3MHZ，600KHz～6MHZ，2MHZ～20MHZ。
3）幅值：0V～4V
5、提供液晶顯示頻率計
     1）測頻范圍0～50MHZ
     2）靈敏度為毫伏級高低頻率信號。
6、實驗電路模塊
  1）調諧放大器，包含單回路和雙回路調諧放大器。
2）丙類高頻功率放大器電路
3）LC電容反饋三點式振蕩器電路
4）石英晶體振蕩器電路
5）振幅調制器電路
6）調幅波信號的解調電路
7）相位振蕩器電路
8）變?nèi)荻O管調頻振蕩器電路
9）集成電路構成的頻率調制器和頻率解調器
10）利用二極管函數電路實現的波形變換器電路
11）模擬混頻器電路
二、詳細實驗項目
1、調諧放大器
1）單回路調諧放大器及通頻帶擴展實訓
2）雙回路調諧放大器實訓
2、丙類高頻功率放大器電路實訓
3、LC電容反饋三點式振蕩器電路實訓
4、石英晶體振蕩器電路設計
5、振幅調制器電路實訓
   1）直流調制特性的測量
   2）全載波調幅
   3）抑知載波調幅
6、調幅波信號的解調電路實訓
   1）二極管包絡檢波器
   2）集成電路構成的解調器
7、相位振蕩器電路實訓
   1）鑒頻特性的測量
   2）調頻與鑒頻電路的聯調
8、變?nèi)荻O管調頻振蕩器電路實訓
   1）靜態調制特性的測量
   2）動態測試
9、集成電路構成的頻率調制器實訓
10、集成電路構成的頻率解調器實訓
11、波形變換電路實訓
1）用非線性元件二極管實現三角波、正弦波變換
   12、模擬混頻器的設計與實現
   13、調頻、調幅接收機的設計與安裝調試（套件）
三、實驗箱配置
1、實驗箱主機   1臺
2、交流電源線1.5M  1根
3、2號實驗導線 40cm10根，20cm10根。
四、需外配儀器(自配)
1、掃頻儀    1臺
2、50MHZ示波器 1臺
3、高頻毫伏表   1臺
