| 智能農業實訓沙盤參數 |
| 序號 | 名稱 | 參數 | 圖片 |

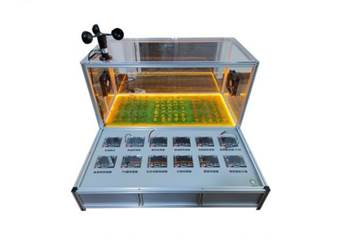

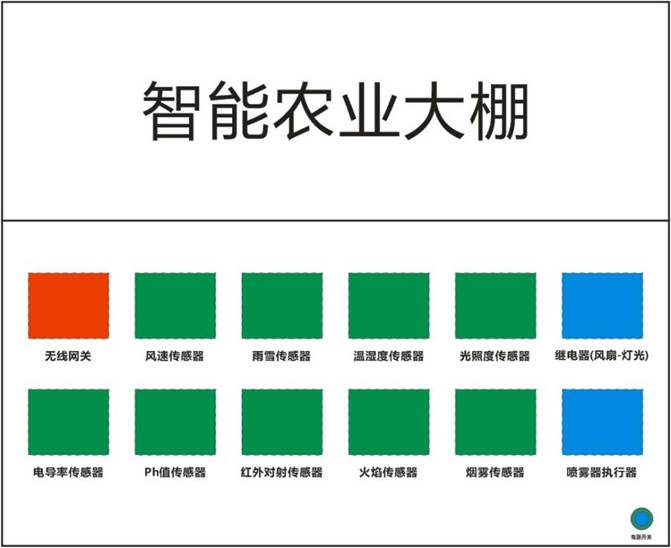

| 1 | 智能農業實訓沙盤 | l 采用鋁合金骨架，尺寸0.8m*0.8m*0.5m；
l 采用5V-12V安全電壓，提供1路電源總開關；
l 內置農業大棚模型，包含燈光、排風扇、溫濕度、光照度、雨雪、風速、二氧化碳、土壤濕度、電導率、PH值、火焰、煙霧、紅外對射等傳感器。
l 提供2路傳感器接口；
l 提供2路接線插座，用于接線連接；
l 提供12路磁吸模塊連接板，支持物聯網模塊磁吸搭積木連接，至少支持3層模塊疊加； |  |

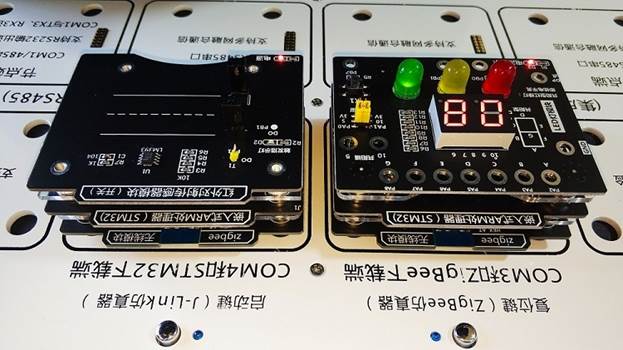

| 2 | 物聯網實驗平臺 | l 外觀尺寸：長415*寬310*高50（mm），材質：鋁合金楔形結構；
l 實驗平臺采用一體式供電結構，整個實驗過程只需連接一根電源線和數據線即可。
l 采用全新的教學模式：磁吸積木式教學，所有模塊可以進行疊羅漢式(搭積木)的組裝連接，支持多層模塊疊加，無需外數據線與電源線；
l 提供5V供電接口（Type-C）、以太網接口、雙路USB接口、J-link下載器接口、CC-Debugger下載器接口、RS232/RS485串口，其中J-link下載器、CC-Debugger下載器均為平臺內置，下載程序時只需將模塊吸附到平臺對應下載端即可，無需接線；
l 內置USB串口服務設備,通過1路USB虛擬出多路串口，根據端口虛擬出不同的串口，最多可拓展8路串口接口，其中包含普通TTL串口4路，485串口4路；
l 實驗平臺具備8個通用實驗模塊插槽，每個插槽集成12路接觸點，供模塊進行數據通訊及供電，并且插槽集成防短路功能，可直接將模塊吸附到插槽內,支持最多8個模塊聯動實驗；
l 實驗平臺上集成了485選擇鍵、ZigBee仿真器復位鍵、J-Link仿真器啟動鍵和虛擬儀器啟動鍵，在使用不同功能的時候，方便切換和使用，同時實訓平臺內部集成還原功能模塊，當通訊及仿真調試出現混亂時，只需關閉電源再重啟，即可恢復出廠設置； |  |

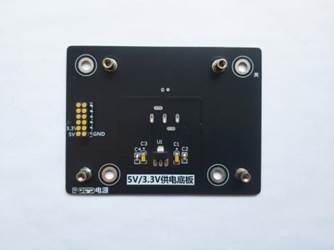

| 3 | 3.3v/5v供電底板 | l 提供3.3v/5v供電觸點，為上層模塊進行持續供電；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

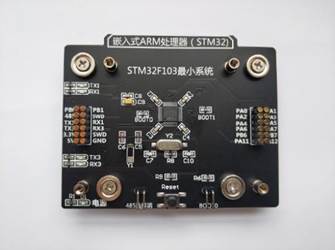

| 4 | 嵌入式STM32處理器 | l 采用STM32F103處理器，內核：ARM 32位的Cortex?-M3 CPU；最高72MHz工作頻率，在存儲器的0等待周期訪問時可達1.25DMips/MHz (Dhrystone 2.1)；
l 存儲器：
l 從16K到32K字節的閃存程序存儲器；
l 從6K到10K字節的SRAM；
l 支持USB、CAN、6個定時器、2個ADC 、6個通信接口；
l 提供485選擇端、BOOT0兩路接口；提供1個復位鍵；
l 程序下載方式為實驗平臺內部下載，即無須外部接線，節省接線操作時間，帶有電源保護電路；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

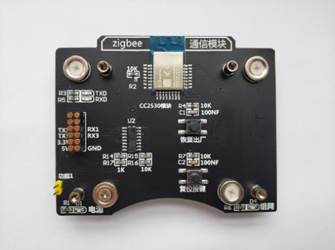

| 5 | ZigBee無線通信模塊 | l 主芯片：CC2530F256，256K Flash，8K RAM，內置8051單片機及無線收發器，支持11-26信道更改，支持點播、組播、廣播多種類型數據通信，支持自動組網及網絡自愈功能；
l 串行速率：9600-115200bps多種速率可選；
l 無線頻率：2.4GHz；
l 無線協議：ZigBee2007/PRO；
l 通訊接口：UART；
l 無障礙傳輸距離：200米；
l 集成串口切換功能，通過跳線方式，可將通訊線路進行切換；
l 具備協調器、路由器及終端功能，可通過串口指令讓設備在三種類型中自由切換；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

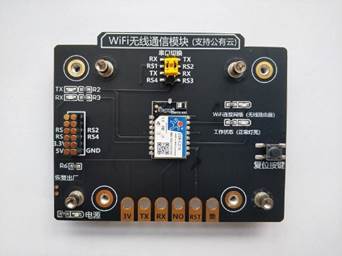

| 6 | Wifi無線通信模塊 | l 主芯片集成MAC、基頻芯片及射頻收發單元，內置低功耗運行機制，可以有效的降低功耗運行；
l 支持[email protected]/g/n無線標準；
l 支持WEP/WPA-PSK/WPA2-PSK安全模式；
l 支持AP、STA、AP+STA工作模式；
l 完全集成的串口轉無線TCP/UDP傳輸功能，多個串口速率選擇；
l 支持TCP/UDPClient注冊包機制；
l 支持SimpleConfig/Airkiss/usrlink快速聯網配置；
l 支持AT+指令集配置；
l 集成串口切換功能，通過跳線方式，可將通訊線路進行切換；
l 通過參數配置，可通過WiFi無線節點，將傳感器數據傳入云端；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

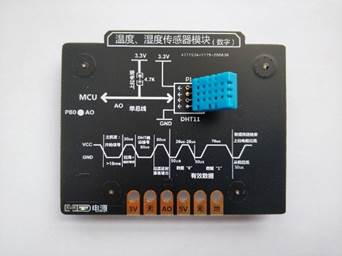

| 7 | 空氣溫濕度傳感器 | l 采用DHT11傳感器；
l 溫度：檢測范圍0-50度，精確到可以達到0.5℃；
l 濕度：
l 檢測范圍20%RH-95%RH, 精確到可以達到2%RH；
l 支持電容型濕度傳感實驗；
l 支持濕度值脈沖信號輸出；
l 輸出形式：數字量；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

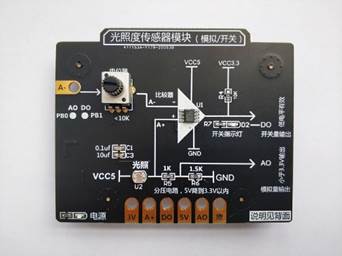

| 8 | 光照度傳感器 | l 采用ROHM原裝BH1750FVI芯片；
l 輸出形式:數字量、模擬量；
l 使用寬電壓LM393電壓比較器,工作穩定；
l 光照度范圍：0-65535lx
l 傳感器內置16bitAD轉換器，直接數字輸出，省略復雜的計算，省略標定，不區分環境光源，接近于視覺靈敏度的分光特性，可對廣泛的亮度進行1勒克斯的高精度測定；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

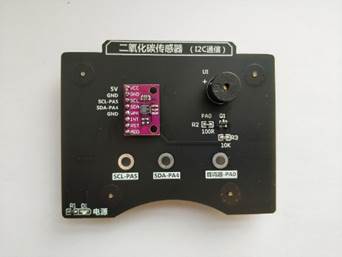

| 9 | 二氧化碳傳感器 | l 測量范圍：0-10000ppm；
l 測量精度：±（50ppm+5%讀數值）；
l 輸出信號：UART；
l 響應時間：＜120s；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |
| 10 | 風速傳感器 | l 測量范圍：0-30m/s；
l 測量精度：±1m/s；
l 響應時間：<5s；
l 波特率：2400/4800/9600；
l 材質：優質鋁合金/聚碳酸酯；
l 工作濕度環境：0-100%RH(15-95%RH)；
l 通訊端口：脈沖/rs485/4-20mA/0-5V/0-10V；
l 啟動風力 0.2-0.4m/s提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

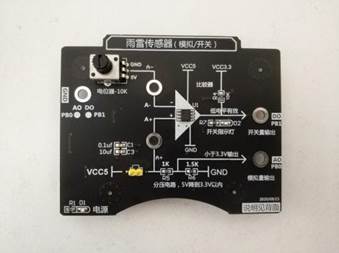

| 11 | 雨雪傳感器 | l 采用長方形設計，方便安裝，檢測面積：1500mm2；
l 測量參數：雨雪含水率；
l 濕度范圍：0～100%RH；
l 測量精度：±3%RH；
l 輸出形式：模擬量、開關量；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學 |  |

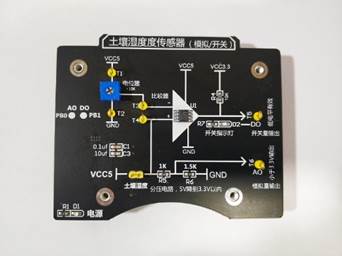

| 12 | 土壤濕度傳感器 | l 采用叉形設計，方便插入土壤，檢測深度38mm；
l 測量參數：土壤容積含水率；
l 濕度范圍：0～100%RH；
l 測量精度：±3%RH；
l 輸出形式：模擬量、開關量；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

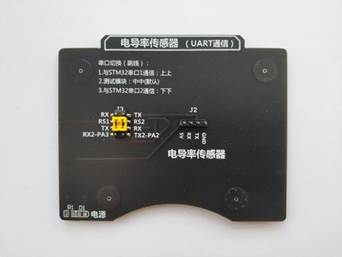

| 13 | 電導率傳感器 | l 輸出電壓：0-3.4V；
l 測量范圍：0-20ms/cm；
l 測量精度：±5%F.S.；
l 電級接口：BNC接口；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

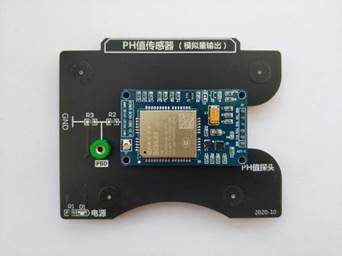

| 14 | PH值傳感器 | l 測量范圍：0-14PH；
l 測量精度：±0.01PH（25℃）；
l 相應時間：≤1Min；
l 傳感器接口：BNC接口；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

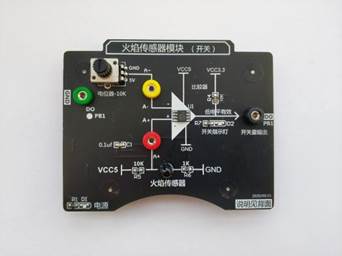

| 15 | 火焰?zhèn)鞲衅?/span> | l 探測角度：60°；
l 檢測波長：760nm-1100nm；
l 輸出形式：開關量；
l 支持靈敏度可調；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

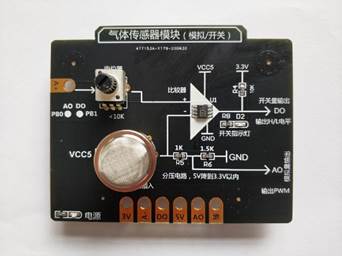

| 16 | 煙霧傳感器 | l 采用可拆卸結構，支持MQ系列半導體氣敏元件；
l 支持1路數字量輸出；
l 支持1路模擬量AD輸出功能；
l 支持靈敏度可調；
l 檢測濃度：300-10000ppm；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

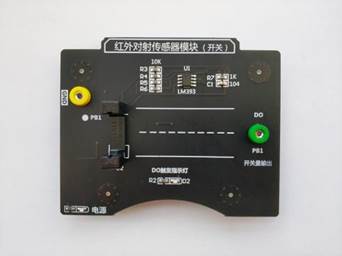

| 17 | 紅外對射傳感器 | l 采用H2010直射型光電傳感器，槽寬10mm；
l 使用寬電壓LM393電壓比較器,工作穩定；
l 具有信號輸出指示燈，輸出高電平燈滅，輸出低電平燈亮；
l 輸出形式：開關量；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |
| 18 | 雙路繼電器執行器 | l 采用5V控制繼電器，實現雙路控制開關；
l 繼電器規格3A-200VAC；3A-30VDC；
l 提供NO、COM、NC三路輸出端，可外接控制設備；
l 提供雙路指示燈，顯示繼電器狀態；
l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |  |

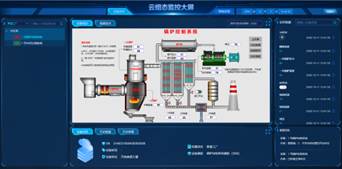

| 19 | 公有云平臺 | l 支持傳統工業上云：可通過多種通訊方式，如: 5G（NB-IOT）、4G、GPRS（2.5G）、 Lora、 WiFi等，將工業上傳統硬件（包括教學傳感器模塊）接入云端，實現對工業生產環境數據的全面監控；
l Modbus協議：采用工業上常用的Modbus協議，可將工業級別傳感器完全移植到教學實踐中，并提供源代碼，讓學生更快的與社會接軌；
l 可以通過wifi、4g、nb-iot無線模塊，將傳感器數據直接采集到云端顯示；
l 支持云組態設置；
l 支持手機接收傳感器報警信息；
l 支持微信小程序顯示組態內容，及控制設備等功能； |  |
