一、概述
零部件測繪實訓室是以零件測繪、CAD繪圖與三維數字建模為技術為基礎的，面向?qū)W生，教師，技術社團和協會的開放性實踐活動中心，其中基于三維數字化實驗教學已成為培養人們適應現代化設計與制造工程領域的重要手段，對于人們掌握逆向工程技術，促進人們對先進制造技術的認識，培養人們先進制造與設計的應用和創新能力具有積極的作用。零部件測繪實訓基地的建立，對職業院校營造創新、創意、創業的文化氛圍和提高職業教育的技術創新含量，適應現代制造業面向數字化，智能化的發展趨勢具有非常重大的意義。
二、技術參數

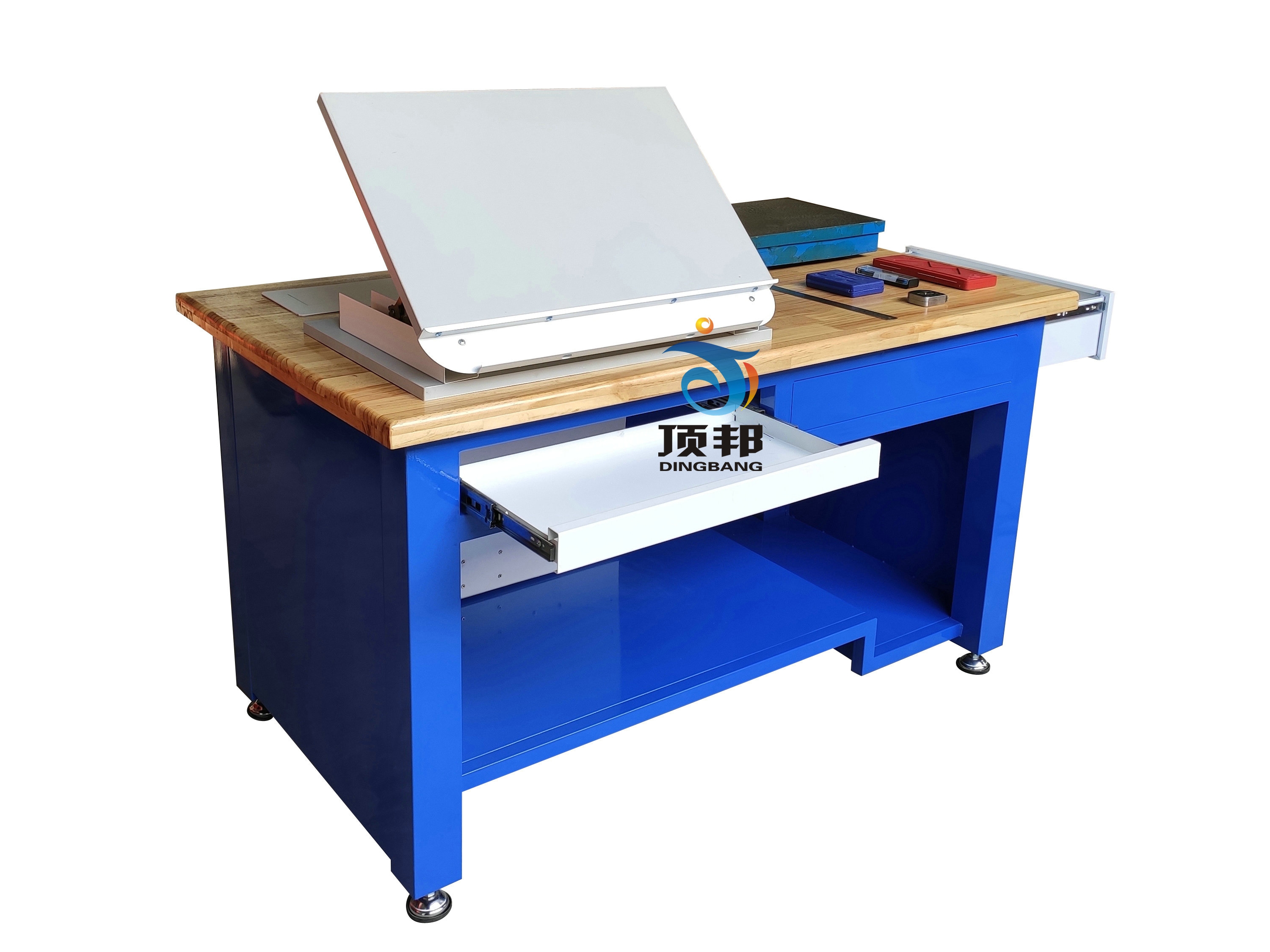

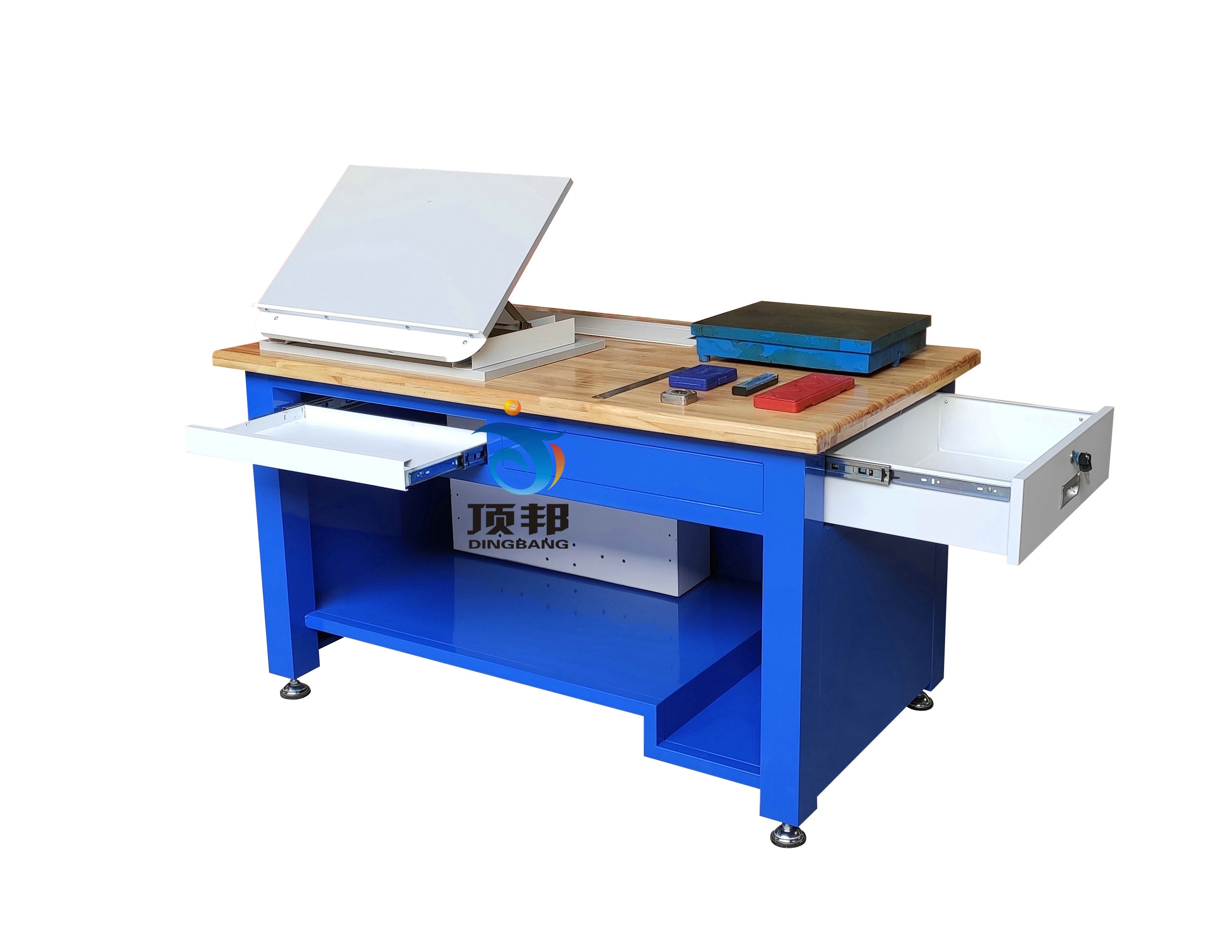

1、桌面：零部件測繪實訓平臺桌面為純實木桌面，噴漆處理整體高端大氣。另外配備活動折疊手工繪圖架，使用時可以放置桌面，不用時可以收納在桌面下面的平臺上。
桌腳架：均為鋼結構，二邊腳柱板和背板的邊緣均有矩管40*80*1.0mm矩管框架，矩管外封有沖孔鋼折板，其中左、右二側腳片在矩管內、外均封有鋼板；另外在左、右腳柱片板相應位置上安裝有各二個拉手，方便抬搬實訓桌。
3、桌體上部：
零部件測繪實訓平臺為繪圖和測繪工作臺面，桌架上框用扁管橫梁支撐臺面受力，繪圖板前方配置有受力橫梁。
5、零部件測繪實訓平臺手工繪圖板下方是鍵盤抽（抽屜面為鋼板三折，二端邊護手工藝），鍵盤長度是70cm，方便鍵盤和鼠標的使用，采用三節耐重導軌。
6、電腦顯示放置并安裝在臺面前側的前端長條桌面上開孔+塑料線蓋。
7、懸掛主機架：鋼制結構（不低于17cm*36cm），承重：50Kg。
8、落地配置4個腳墊，配ABS注塑腳套，落地配有可調節腳座0-50mm。
9、安裝1個電源插座。
10、規格：1400×700×800mm。
11、要求整體結實穩定，工藝細膩平整沒有毛刺，焊縫均為滿焊；噴涂顏色為天藍色。
