1.1產品概述：
  低壓配電操作實訓室設備主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
 1.2技術參數：
工作電源：三相五線  380V±5%  50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：660×600×2300mm
額定電流：100A
工作環境：溫度0℃～50℃
相對濕度35～85%  海拔＜4000m
 1.4產品結構：
低壓配電操作實訓室設備所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。柜子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
 1.5基本配置及詳細說明：

1.6實驗內容：
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓

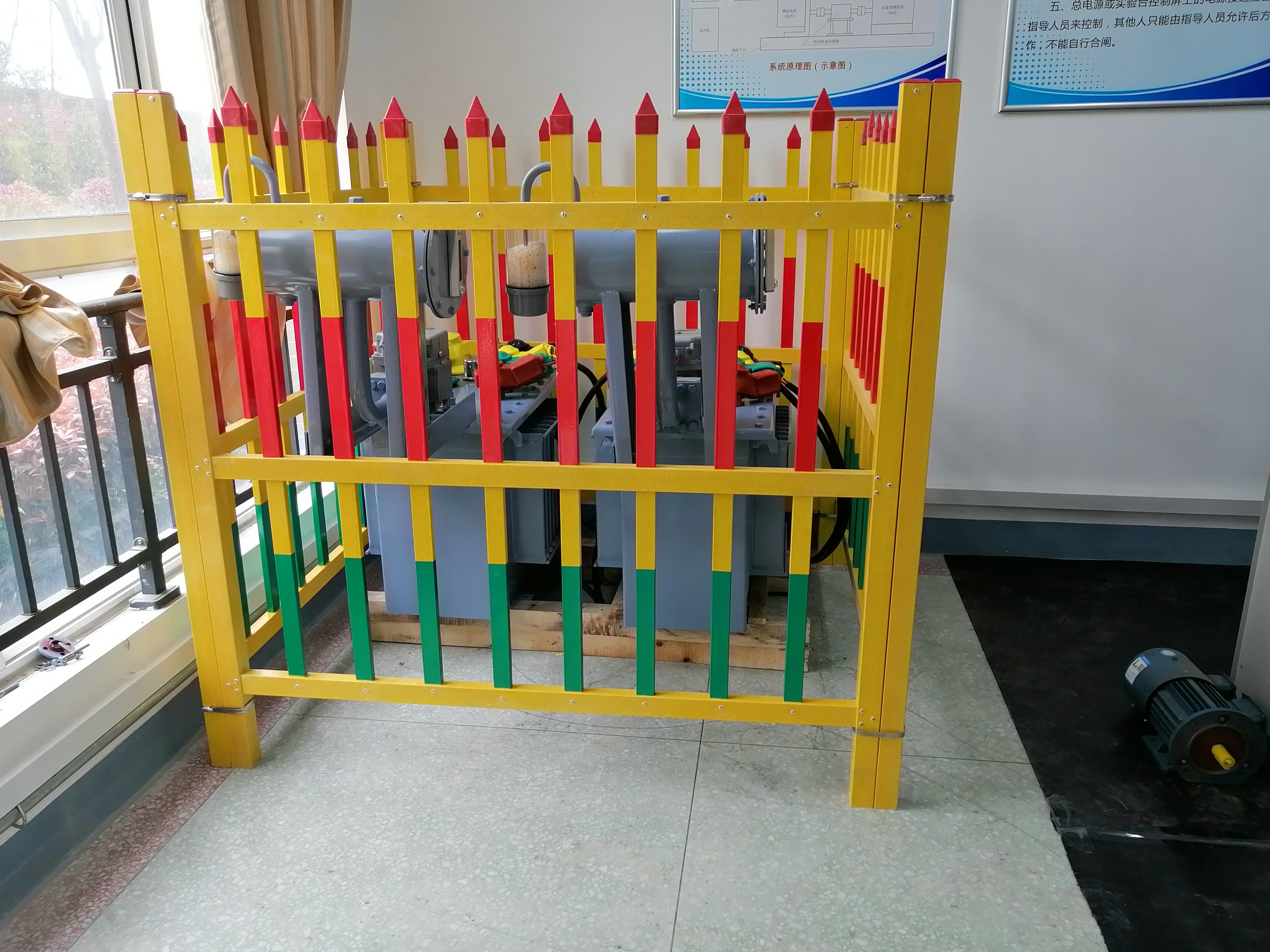

 1.7設備彩圖：




1.8 低壓柜由：計量柜、進線柜、補償柜、出線柜四個柜體組成。

1.8.1 DBDPD-01A-1進線計量柜
1.8.1.1設備概述：
主要由三相有功電能表、三相無功電能表、接線銅排等組成，用于計量線路中有功功率與無功功率。

1.8.1.2技術參數：
工作電源：三相五線  380V±5%  50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：660×600×2300mm
額定電流：250A
工作環境：溫度0℃～50℃
相對濕度35～85%  海拔＜4000m

1.8.1.3設備結構
整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.8.1.4設備配置: (每臺本配置)




1.8.2 DBDPD-01A-2進線斷路器柜

1.8.2.1設備概述：

主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟停控制。萬能低壓斷路器具有手動及電動儲能功能。

1.8.2.2技術參數：
1、工作電源：三相五線  380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85%  海拔＜4000m

1.8.2.3設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
1.8.2.4設備配置:(每臺本配置)




1.8.3  DBDPD-01A-3無功補償柜

1.8.3.1設備概述：
主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。

1.8.3.2技術參數：
1、工作電源：三相五線  380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：125A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85%  海拔＜4000m

1.8.3.3設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.8.3.4設備配置: (每臺本配置)




1.8.4 DBDPD-01A-4出線柜

1.8.4.1設備概述：
主要由隔離開關、低壓斷路器、銅排等部分組成。可根據負載的大小選擇相應規格的漏電斷路器控制輸出。

1.8.4.2技術參數：
1、工作電源：三相五線   380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：860×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85%  海拔＜4000m

1.8.4.3設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.8.4.4設備配置: (每臺本配置)
