一、產品簡介

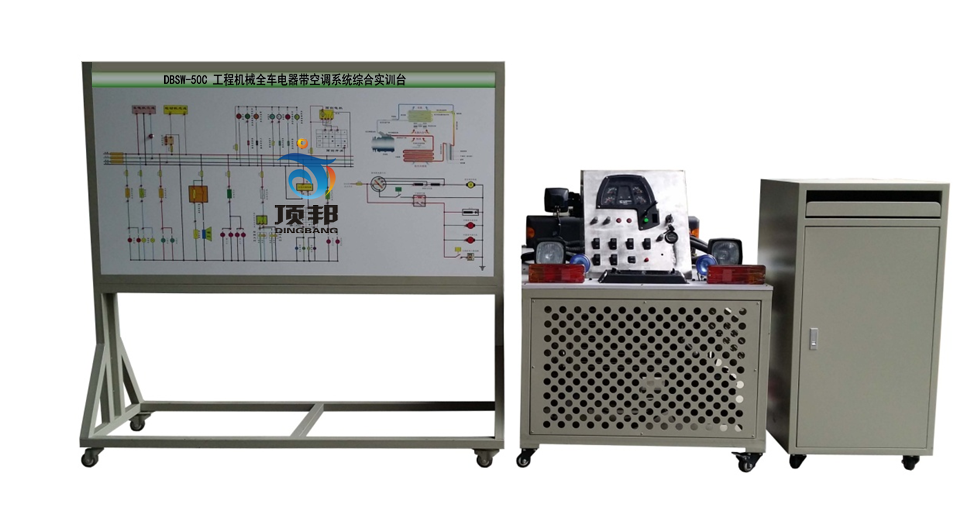

工程機械全車電器帶空調系統綜合實訓臺采用ZC50工程機械整車電器與空調系統實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統與空調系統的組成結構和工作過程。
工程機械全車電器帶空調系統綜合實訓臺由原理示教板、整車電器與空調系統實物運行臺、電腦控制機柜（選配）構成。
工程機械全車電器帶空調系統綜合實訓臺適用于學校對整車電器與空調系統理論和維修實訓的教學需要。

二、功能特點
1.真實可運行的整車電器與空調系統，充分展示整車電器與空調系統的組成結構。
2.接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統與空調系統的工作過程。
3.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
4.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
6.實訓臺安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
7.實訓臺提供了學員練習空調系統加注制冷劑、檢漏等實操工作平臺。
8.真實可運行的原車手動空調系統，充分展示空調系統的組成結構和工作過程。
9.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車手動空調系統的工作過程以及工作原理。

三、技術規格
外形尺寸（約）：
示教臺1740×650×1700mm(長×寬×高)
運行臺2080×1280×1500mm(長×寬×高)

動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm

四、基本配置（每臺）
