液位流量壓力溫度實驗裝置是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，液位流量壓力溫度實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，并提供用戶更友好的二次開發接口。能滿足本科院校電氣工程及自動化、電子信息、機電類等相關業教學的需要。要求該過程控制實驗裝置是一套基于智能儀表、遠程數據模塊控制的實驗設備，系統至少包括流量、溫度、液位、壓力等熱工參數，可實現系統參數測定、單回路控制、串級控制等多種控制形式。

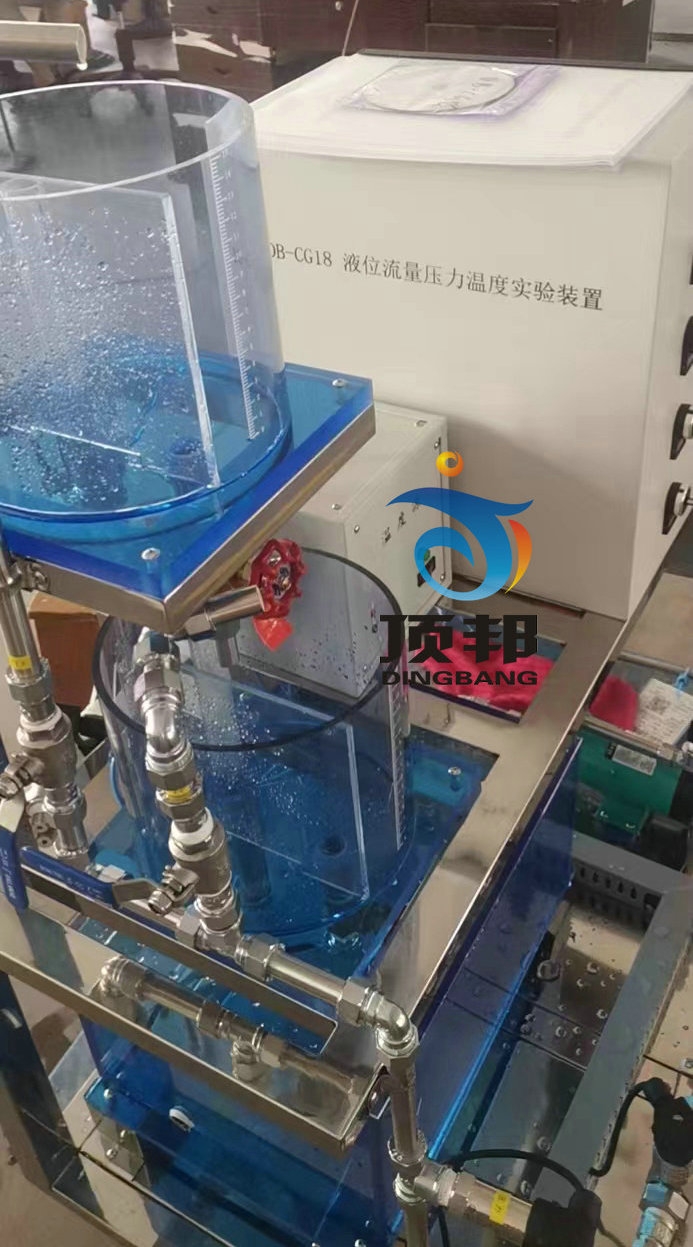

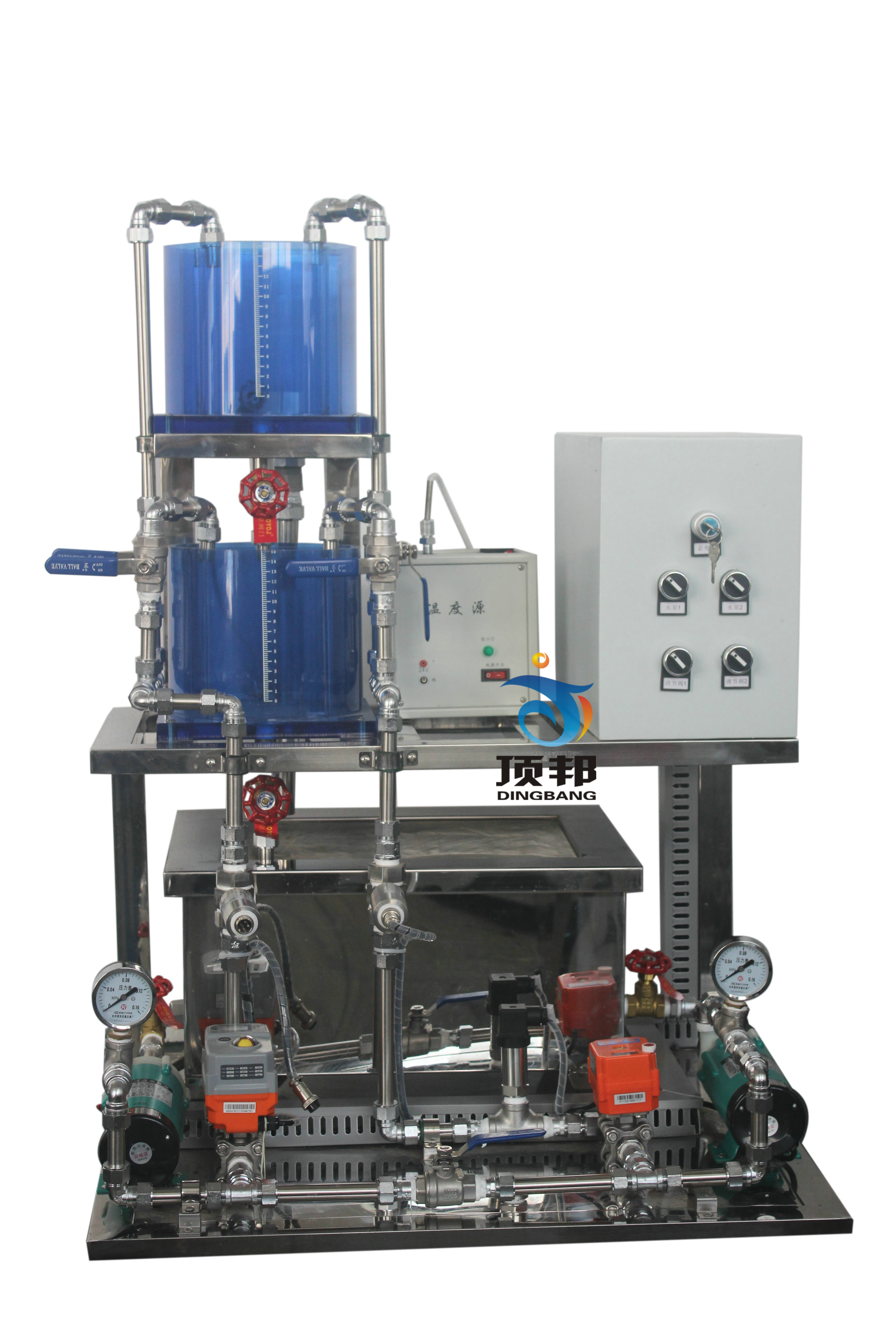

液位流量壓力溫度實驗裝置原理圖和實物圖如下:

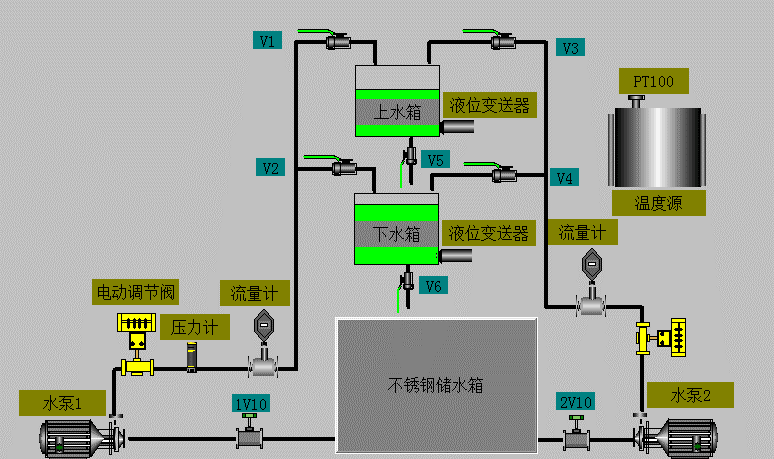

圖1 DB-CG18 液位流量壓力溫度實驗裝置系統總體結構原理圖

(參考圖)

主要配置和詳細指標
1. 智能電動調節閥
技術指標
?型號：02型V口。
?工作電壓：220v交流，控制信號4-20ma。反饋信號4-20ma，位置進度±1%，有OLED大屏顯示。
?功率：待機功率5w，堵轉功率30w。
?系統最大誤差，誤差≤（定位精度+0.1%+0.1%）
?特點：電動調節閥是新一代超小型電子式一體化直行程電動調節閥。
采用精小型電動執行器伺服放大器，經伺服放大器控制，使電機帶動減速器運行而產生軸向推力，使閥芯移動，改變閥門的開度，達到對液位，流量等工藝參數的調節，從而實現自動控制的目的。
?閥體為鑄鐵材質，閥芯為不銹鋼材質，國標法蘭安裝，DC4～20mA電流信號控制，工稱通徑DN15。該調節閥為直行程氣動控制調節閥，具有精度高、技術先進、體積小、重量輕、推動力大、耗氣量少、可靠性高、操作方便等優點。
?由控制器直接發送模擬信號控制閥門定位器，閥門定位器驅動執行機構動作，使用和校正都非常方便；使用和校正非常方便。
2. 磁力泵
技術指標
?型號：MP-20R低噪音。
?供電電壓：二相交流220VAC。
?功率20W。
?揚程2米,流量20l/min.

3.擴散硅壓力（液位）變送器
技術指標
?型號：YC-800。
?供電電壓：24v，兩線制4-20Ma輸出。
?功率：0.5w。
?特點：螺紋接口M20*1.5 選用美國NovaSensor原裝進口的擴散硅隔離探頭。輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）0-5kpa。一個一體式壓力送器用來對水箱壓力進行檢測，其測量量程為0～5Kpa，精度為0.5級。接液件材質為JIS SCS14A 哈氏合金C-276 JIS SUS316，帶不銹鋼隔離膜片，NEPSI隔爆許可：dⅡCT6 環境溫度為-40-60℃ 電氣接口為1/2NPT，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。

4. 擴散硅壓力（管道壓力）變送器
技術指標
?型號：YC-801。
?供電電壓：24v，兩線制4-20Ma輸出。
?功率：0.5w。
?特點：螺紋接口M14*1.5 選用美國NovaSensor原裝進口的擴散硅隔離探頭。輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）0-5kpa。一個一體式壓力送器用來對水箱壓力進行檢測，其測量量程為0～5Kpa，精度為0.5級。接液件材質為JIS SCS14A 哈氏合金C-276 JIS SUS316，帶不銹鋼隔離膜片，NEPSI隔爆許可：dⅡCT6 環境溫度為-40-60℃ 電氣接口為1/2NPT，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。

5.溫度傳感器PT100加上變送器
技術指標
?型號：PT100。
?供電電壓：24v，兩線制4-20Ma輸出。
?功率：0.5w。
?分度號：PT100.常溫-100°。
?特點：Pt100傳感器精度高，熱補償性較好，用于做標準校驗用熱電阻。變送器部分供電DC24V，輸出4-20mA DC通信功能，用于測量加熱模塊內部的溫度，是工業現場中常用的一溫度測量儀表。精度為0.5級
5. 渦輪流量計及流量變送器
技術指標
?型號：FMCLWGY-10。
?供電電壓：24v，兩線制4-20Ma輸出。
?功率：0.5w。
?量程：流量范圍：0.2～1.2m3/h。
?特點：口徑DN15,外螺紋M20*15連接。 進度0.5

6.控制器   國產PLC.224XP

附件及詳細說明


系統配置清單


裝置技術條件
1）輸入電源：二相三線AC220V±10％ 50Hz；
2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃)  海拔<4000m；
3）裝機容量：<0.5kVA；
4）外形尺寸：700mm×650mm×500mm；偏差為5%以內。

實驗內容

過程控制調節裝置特性實驗
1. 水箱單容特性實驗
2. 溫度特性實驗
3. 電動閥流量特性實驗
4. 壓力特性實驗
過程控制系統實驗-單回路控制系統實驗
1、單容液位控制實驗
2、流量控制實驗
3、溫度控制實驗
4、壓力控制實驗
過程控制系統實驗-串級控制系統實驗
1、上水箱液位與電動閥支路流量串級控制實驗
2、上下水箱串級控制實驗
