電氣動力設備安裝調試技能實訓裝置（初級）

電氣動力設備安裝調試技能實訓裝置（初級）
[名稱]：電氣動力設備安裝調試技能實訓裝置（初級）
[規格型號]：DBDAZ-07
[產品價格]：
[產品參數]：請聯系客服
[聯系電話]：021-36334717
[QQ]：
點擊這里給我發消息點擊這里給我發消息
歡迎關注我公司產品

產品詳情

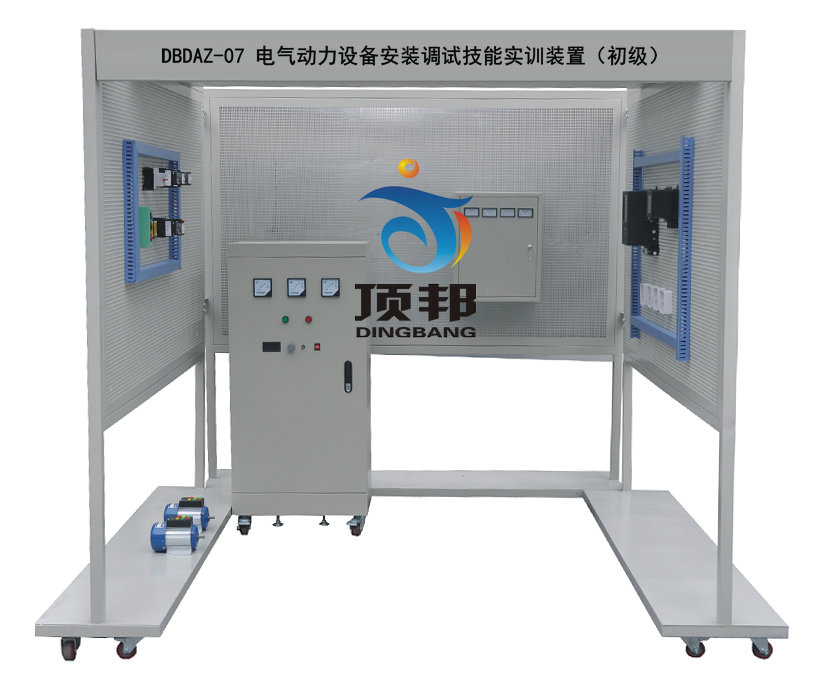

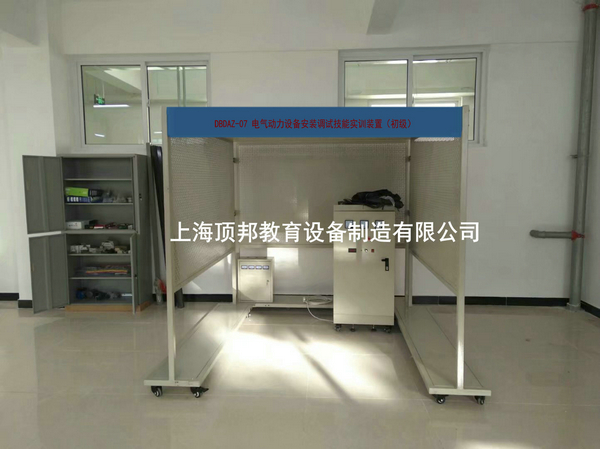

電氣動力設備安裝調試技能實訓裝置
電氣動力設備安裝調試技能實訓裝置
一、 概述
“DBDAZ-07 電氣動力設備安裝調試技能實訓裝置”是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的實訓設備，可完成《電氣設備安裝工（初級）》的電氣設備安裝調試技能實訓，是各職業院校、技工學校、培訓中心等單位對電氣設備安裝工技能培訓的理想設備，同時也是初級電氣設備安裝工技能考核的理想鑒定設備。
二、 特點
該實訓設備在結構上以建筑模型（包含了電纜敷設備管模擬、二次接線及室內布線等典型結構）為基礎，由電纜敷設、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作。
三、技術性能
1.輸入電壓：三相四線制380V±10%  50HZ
2.工作環境：環境溫度范圍為－5℃～+40℃  相對濕度＜85%（25℃） 海拔＜4000
3.容量裝置：＜6KVA
4.外形尺寸：2400mm×2400mm×2000mm
四、裝置配備
   1.交直流電源、電氣設備配備
（1）電源部分
三相四線380V市電經漏電保護器、接通總開關，由接觸器通過起、停按鈕進行操作送電。
提供220V（0.5A）勵磁電源及0～250V（3A）連續可調穩壓電樞電源（具有過壓、過流及短路保護功能）各一組，并設有直流數顯電壓表及切換開關。
交流電源輸出端設有過流保護及漏電保護功能。
（2）配備一根1KV低壓電纜線用于電纜敷設實訓，配備一套戶外型電纜終端附件和一套室內型電纜終端附件，用于低壓電纜制作訓練。
（3）配備電纜支架一組，用于電纜敷設訓練。
（4）配備一套小型配電箱用于二次接線布線操作，配電箱上設有一臺電壓表和三只電流表
（5）配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作
（6）配備50W直流電機一臺
（8）配備180W三相鼠籠式異步電動機一臺
(9)配備硬質導線,用于室內布線
(10)配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器,用于完成電動機控制線路的安裝調試實訓.
（11）配備單相電度表、日光燈套件、白熾燈、開關、觸摸開關、吸頂燈等照明器件。
2.儀器工具
配有電工常用工具2套(含配有電工常用工具2套（含剝線柑、尖嘴柑、
十字螺絲刀、一字螺絲刀、斜口柑、電工刀、小鋼鋸及鋸片等）電烙鐵1把，卷尺1把數字萬用表1只.
五、實訓項目
(一)電纜線路的施工
1.電纜支架的安裝
2.電纜的敷設
3.電纜的戶外式終端制作
4.電纜的戶內終端制作
(二)配電設備的安裝
    1.配電箱的安裝
    2.斷路器的安裝
    3.配電箱的接線
    4.電氣二次接線
5.線管的敷設及布線
(三)電動機的安裝
1.電機的就位安裝
2.電機的首末端判別
3.電機機組的安裝
4.電機控制回路元器件的安裝
5.電機的接線與運行
（四）電動機控制
1．三相異步電動機接觸器點動控制線路
2．三相異步電動機接觸器自鎖控制線路
3．三相異步電動機Y/△自動控制線路
4．接觸器聯鎖的正反轉控制線路
5．按鈕聯鎖的三相異步電動機正反轉控制線路
6．雙重聯鎖的三相異步電動機正反轉控制線路
7．三相異步電動機多地控制
8．工作臺自動往返控制線路
9．三相異步電動機串電阻降壓啟動控制線路
10．三相異步電動機能耗制動控制線路
（四）室內照明
1．兩個開關控制一盞燈線路訓練
2．聲控開關控制白熾電路訓練
3．二地控制一盞燈電路訓練
4．三地控制一盞燈電路訓練
5．日光燈線路接線訓練
6．單相電度表直接安裝接線
7．室內照明電路安裝訓練
 配置清單：
序號名    稱型號與規格數   量
1單相電度表DD862-21
2單相閘刀開關HK81
3拉線開關4A/250V1
4平燈頭（吸頂）6A/250V2
5園形插座T3-101
6電流互感器LQG-0.51
7墻壁開關座
2
8觸摸開關118-B301
9低壓斷路器DZ108-20/101
10螺旋式保險盒RL1-15/3A3
11直插式保險盒RT14-20/2A2
12交流接觸器CJX2-09103
13輔助觸頭F4-223
14熱繼電器R16B-20/31
15通電延時時間繼電器ST3PA-B/380V（0-60S）1
16時間繼電器座PF-083A1
173H鐵殼按鈕
2
18行程開關LX9-2222
19行程開關LX9-0012
20倒順開關K03-151
21日光燈管Y210RR25/10W1
22鎮流器13W1
23日光燈座
2
24大功率電阻
3
25二極管
1
26接線端子排JF5-2.5/55
27G形導軌
1
28走線槽
2米
29螺絲
90
30螺絲刀十字一字各2
31尖嘴鉗
2
32剝線鉗
2
33斜口鉗
2
34電工刀
2
35電烙鐵40W1
36鋼鋸含鋸片2片2
37卷尺3M1
38鉗形電流表
1
40數字萬用表
1
41三相鼠籠異步電動機380V/Y/△180W1
42直流電機50W 220V1
431.0單股硬線黃、綠、紅、黑各1卷
44AC220V/10KV 量程12KV6L23
45電樞電源
1
46電纜支架
1套
4710KV、400V終端附件
各1套
48白色線槽302米
49橋架50*502米
5011位配電盒明盒1
51 三相干式變壓器3KVA（定制）1
52機柜
1
53網架
1套
54工具柜
1
