DBP-88 單片機/CPLD/FPGA開發綜合實驗裝置

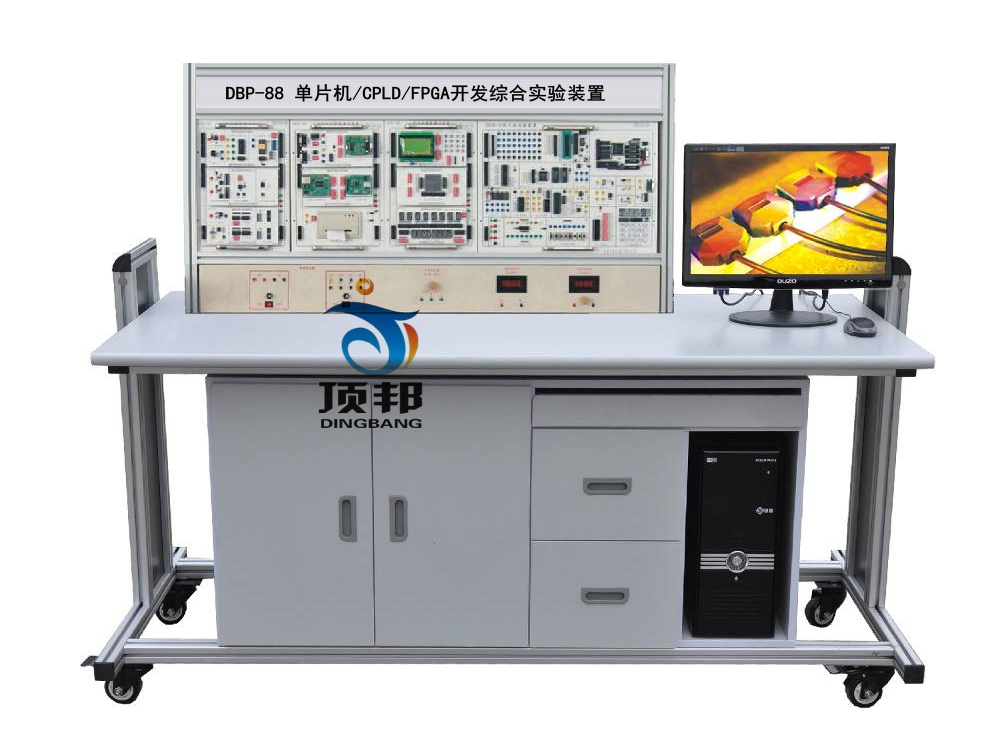

(參考圖)



一、產品概述
DBP-88單片機/CPLD/FPGA綜合實訓裝置適合高職院校、職業學校的《單片機原理與應用》，《EDA電子設計自動化》，《VHDL硬件描述語言》等課程的教學實訓。通過本裝置可完成單片機的定時器、I/O輸入輸出、接口擴展、鍵盤控制、數據顯示、數據采集、數據通訊等實訓，配備有專業的硬件仿真器、ISP在線下載器，并提供完善的實驗例程，是各大中專院校、職業學校單片機教學、課程設計以及科研開發的理想設備。實訓內容包括MCS-51單片機基礎應用能力訓練、綜合應用能力訓練。
二、裝置特點
仿真器：系統標配有USB接口51仿真器。51仿真器是目前同行業功能完整，性能穩定，技術先進的全USB接口仿真器。兼容KEILC51 UV2 調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容, 可使用匯編和C語言進行編程。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等。不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。下載仿真通訊急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。
ISP在線下載：實驗系統配有ISP在線下載接口，并標配USB接口下載電纜線，可直接燒錄AT89S5X單片機和AVR單片機。上位仿真軟件支持匯編、C語言?？蛇\(yùn)行于WIN98/2000/NT/XP操作系統平臺。
采用接口電路模塊化、CPU開發式結構，所用I/O口和資源全部引出開放；外圍模塊完全獨立開放，學生可以對各個應用接口電路進行單獨實訓，也可以組合多個應用接口電路進行綜合應用實訓。
提供了豐富的接口電路，如開關輸入/輸出、陣列式鍵盤、LED顯示、液晶顯示、A/D轉換、D/A轉換、RS232通信、RS485通信、電機控制、溫度采集，紅外收發等，這些單片機接口電路涵蓋了MCU的各個領域。
可提供我公司數控式創新實驗平臺,可完成如四層電梯、交通燈控制、水塔水位自動控制等多達15個創新實驗。
創新實驗平臺需配套USB接口數據采集卡，16組數字量輸入、16組數字量輸出，帶驅動模塊；
上位軟件需能夠帶有豐富的互動性。軟件在電腦屏幕上可構建虛擬環境，再現工業現場中的各種復雜場景。
仿真軟件窗口有虛擬環境仿真區、輸入輸出端顯示區，下位機進行操作時上位機軟件可以實時做出反應；
軟件必須為簡體中文版界面，方便操作；
標配USB-blaster下載電纜:
支持ALTERA 公司全系列器件，絕對全系列。
CPLD：MAX3000、MAX7000、MAX9000 和MAXII 等 FPGA：Stratix、StratixII、StratxIII、Cyclone、CycloneII、CycloneIII、CycloneIV、ACEX1K、APEX20K 和FLEX10K等。主動串行配置器件：EPCS1、EPCS4、EPCS16、EPCS64等增強配置器件：EPC1、EPC4 等。
支持三種下載模式：AS、PS和JTAG；
支持與Nios II 嵌入式軟核處理器的通信和在系統調試，Rev.C最新版固件??；
速度快：比常用的并口下載線ByteBlasterII快6倍；
必須：目前筆記本電腦幾乎已經淘汰了并口，所以常用得ByteblasterMV和ByteblasterII下載線都已經不能在筆記本上使用，所以對于筆記本用戶來說，選用USB下載線即是方便，更是必須。
完全兼容ALTERA USB Blaster ，使用方法、功能和性能都和ALTERA原廠下載線一致。
支持WindowsXP, Windows7(32bit/64bit),Windows10(32bit/64bit)系統，USB 2.0 接口；
支持Quartus II 版本6.0及其以上版本(目前最新的是Quartus II13.0).
三、技術性能
輸入電源：單相三線220V±10%  50HZ，配置漏電保護開關
工作環境：溫度-10℃~+50℃  相對濕度<85%（25℃）  海拔<4000m
絕緣電阻：大于3MΩ
裝機容量：小于0.5Kva
外形尺寸：135cm×60cm×140cm，以產品實物為準。
安全保護：具有漏電保護裝置，安全符合國家標準。
四、實訓裝置基本配置及功能
（一）控制屏
控制屏為全鋁合金框架結構，提供單相固定220V交流電源，帶有指示燈指示。并裝有單相漏保開關，控制電子部分掛箱電源。
提供三組單相電源插座面板，可提供給外部儀器設備（如示波器等）接插電源。
提供直流電源：+5V（5A）、-5V（1A）、+12V（1A）、-12V（1A）各一組。
單片機實訓掛箱有DP-51、DP-600、DP-700，具體模塊配置如下表：



EDA(CDPL/FPGA)掛箱模塊配置
EP4CE6E22C8N適配卡：Altera公司250000門FPGA/SOPC器件，帶配置芯片：EPCS16（16Mbits）
底板配置：
