一、 概 述

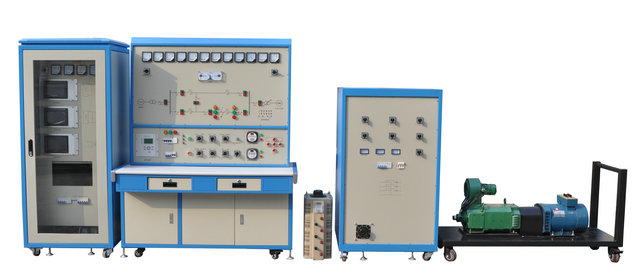

該電力系統綜合自動化技能實訓考核平臺由五部分組成：同步發電機組、機組控制柜、輸電線路及監視保護屏、無窮大電力系統和阻抗負載。對發電廠中常用的自動裝置、發電廠監控、電力系統運行、繼電保護等教學內容進行操作、測試和試驗。裝置采用固定式結構。本實訓平臺適用于高校、中專、技校電力、電氣、自動化類各專業相關課程的實訓與實驗，也可用于電力行業對從事發電人員的培訓。
二、 特 點
1.自動裝置全部采用7吋彩色人機界面顯示，直觀、清晰
2.自動裝置將指示燈和按鍵組合在人機界面上，美觀、簡潔、操作方便
3.自動裝置采用軟件調試和校準，調試人員不拆面板即可調試
4.自動裝置人機界面上可以直接設置系統運行參數，及實時顯示運行狀態
5.具有完善的人身保護功能
三、實訓項目
1. 原動機的起動與運轉
? 調速裝置操作
? 調速裝置及原動機控制
2. 發電機機電特性
? 發電機的空載特性曲線測試
? 發電機的短路特性曲線測試
? 發電機外特性及調整特性
? 發電機零功率因數負載特性
3. 同步發電機勵磁控制
? 微機勵磁裝置基本操作
? 不同α角（控制角）勵磁電壓波形觀測
? 同步發電機起勵
? 控制方式及其相互切換
? 逆變滅磁和跳滅磁開關滅磁
? 伏赫限制
? 欠勵限制
? 同步發電機強勵
? 調差特性
? 過勵限制
4. 準同期并列運行
? 微機準同期裝置基本操作
? 自動準同期條件測試
? 線性整步電壓形成（相敏環節）測試
? 導前時間整定及測量方法
? 壓差、頻差和相差閉鎖與整定
? 手動準同期并網
? 半自動準同期并網
? 自動準同期并網
5. 單機----無窮大系統穩定運行方式
? 單回路穩態對稱運行
? 雙回路和單回路的穩態對稱運行比較
? 單回路穩態非全相運行
6. 單機帶負荷
? 獨立系統特性
? 投、切不同負荷
? 單機甩負荷
7. 電力系統功率特性（功角）和功率極限（靜態穩定性）
? 無調節勵磁時，功率特性和功率極限的測定
? 手動調節勵磁時，功率特性和功率極限的測定
? 微機自并勵時，功率特性和功率極限的測定
? 微機他勵時，功率特性和功率極限的測定
? 單回路、雙回路輸送功率與功角關系
? 提高電力系統靜態穩定性
8. 電力系統暫態穩定性
? 短路類型對電力系統暫態穩定性的影響
? 故障切除時間對暫態穩定的影響
? 有無強勵磁對暫態穩定性影響試驗
? 線路重合閘及其對系統暫態穩定性影響
? 同步發電機異步運行和再同步
? 提高電力系統暫態穩定性的措施
四、配置清單
