設備底座框架采用高強度鋁合金型材拼接而成，平臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學生可直觀對照電路圖，認識和分析控制系統的工作原理；實訓臺面板上安裝有檢測端子、可直接在面板上檢測電信號，如電阻、電壓、電流等。
可視汽車底盤綜合實訓臺架包含: (1)整車底盤電器系統(ABS系統)、(2) SCR 后處理系統實驗臺(電控系統)、(3) 共軌 EDC17 控制器系統實驗臺(電控系統)三個系統臺架。

(1)整車底盤電器系統(ABS系統)


整車底盤電器系統(ABS系統)：全新原車儀表盤、ABS電腦、4個ABS電磁閥，輪速傳感器，點火開關、主繼電器、保險盒、 OBD診斷接頭、線束等。模擬車輪運轉，演示ABS制動系統工作原理。
設備底座框架采用高強度鋁合金型材拼接而成，平臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學生可直觀對照電路圖，認識和分析控制系統的工作原理；實訓臺面板上安裝有檢測端子、可直接在面板上檢測電信號，如電阻、電壓、電流等。

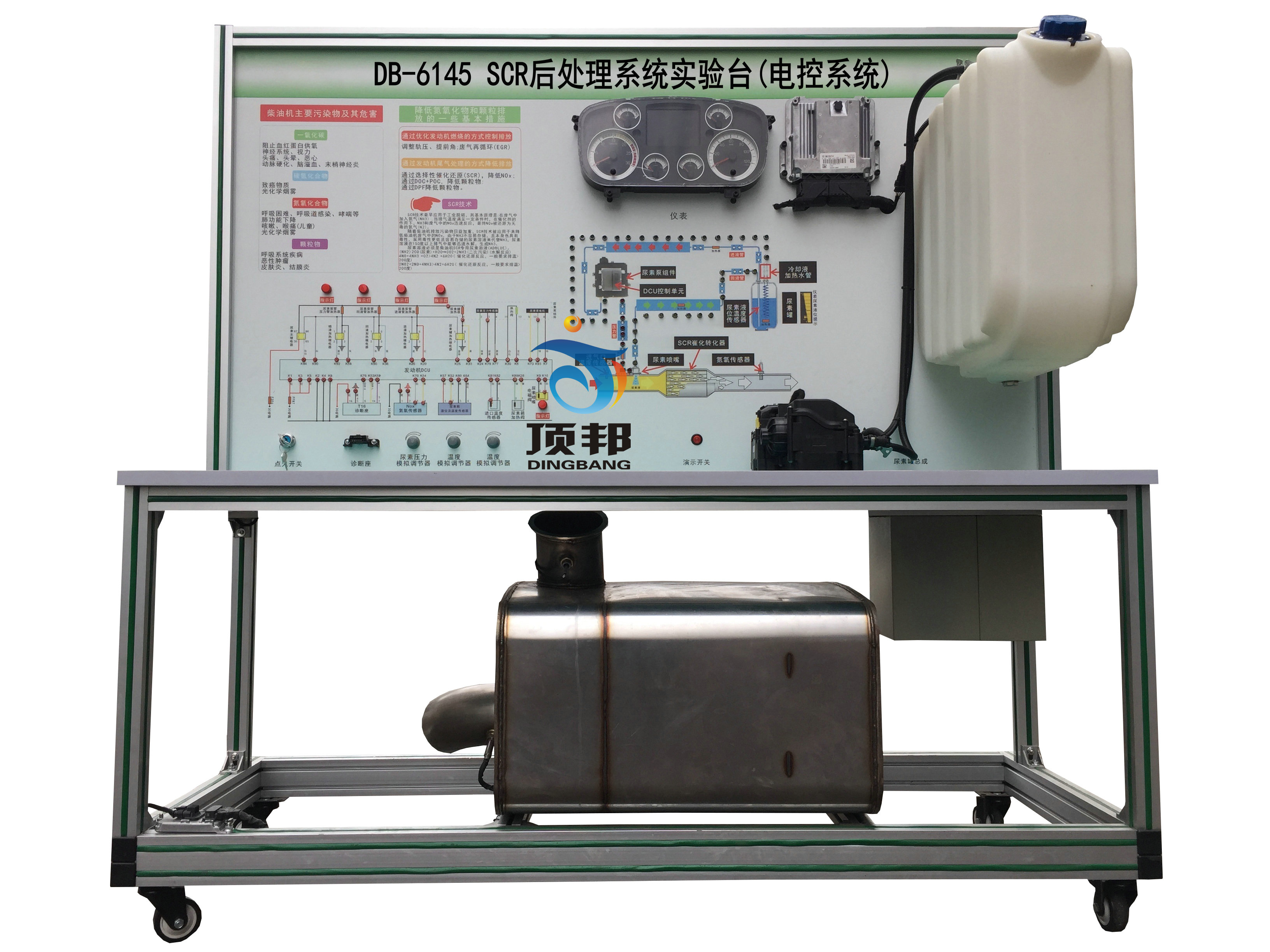

(2) SCR 后處理系統實驗臺(電控系統)

SCR 后處理系統實驗臺(電控系統)設備底座框架采用高強度鋁合金型材拼接而成，平臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學生可直觀對照電路圖，認識和分析控制系統的工作原理；實訓臺面板上安裝有檢測端子、可直接在面板上檢測電信號，如電阻、電壓、電流等。
SCR 后處理系統實驗臺：選用全新實車的自主SCR后處理系統：包含控制單元，儲液罐、尿素泵單元總成、氮氧傳感器、溫 度傳感器、線束及其他相關部件等。

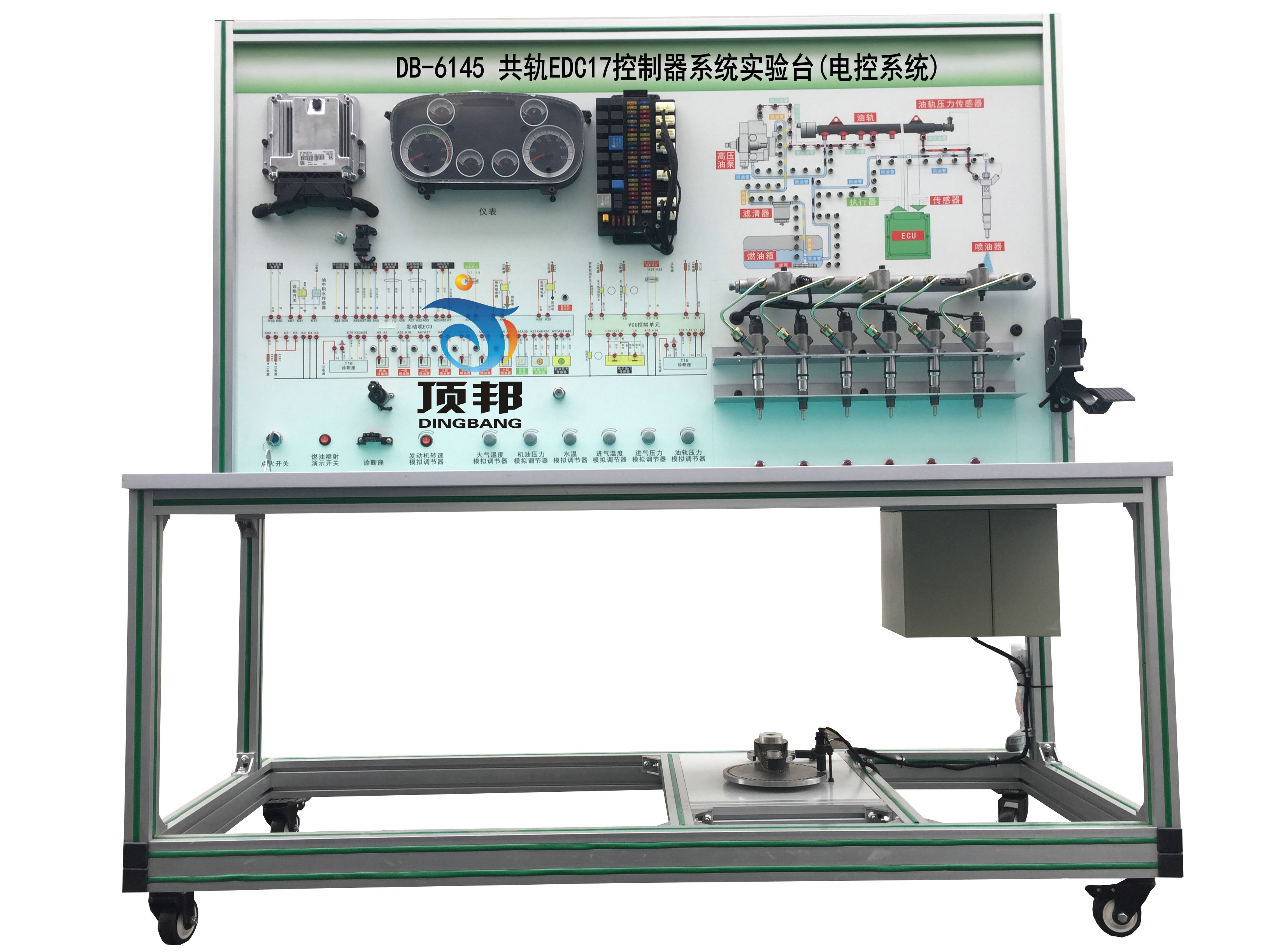

(3) 共軌 EDC17 控制器系統實驗臺(電控系統)


共軌 EDC17 控制器系統實驗臺(電控系統)底座框架采用高強度鋁合金型材拼接而成，平臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學生可直觀對照電路圖，認識和分析控制系統的工作原理；實訓臺面板上安裝有檢測端子、可直接在面板上檢測電信號，如電阻、電壓、電流等。
共軌 EDC17 控制器系統實驗臺：全新原車發動機控制單元、相關傳感器與執行器、線束等附件 。
