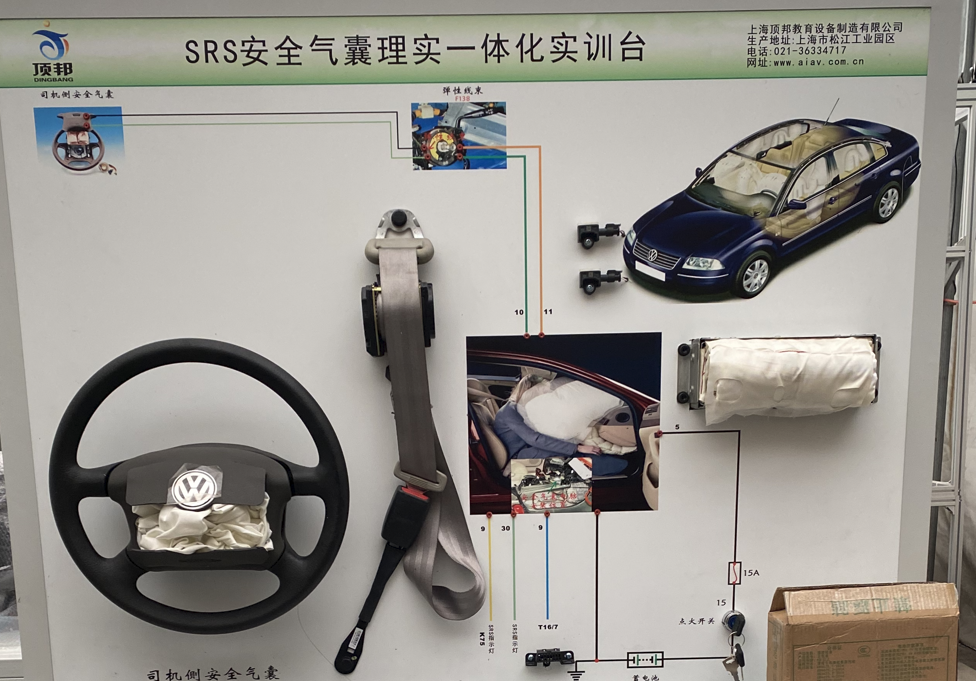

DB-6110 汽車安全氣囊及安全帶收緊器系統示教板

一、產品簡介
汽車安全氣囊及安全帶收緊器系統示教板采用帕薩特汽車安全氣囊及安全帶收緊器系統實物為基礎，充分展示汽車安全氣囊及安全帶收緊器系統的組成結構和工作過程。
汽車安全氣囊及安全帶收緊器系統示教板適用于學校對汽車安全氣囊及安全帶收緊器系統理論和維修實訓的教學需要。

二、功能特點
1.真實可運行的汽車安全氣囊及安全帶收緊器系統，充分展示汽車安全氣囊及安全帶收緊器系統的組成結構。
2.操縱碰撞小車，模擬汽車碰撞過程，左右模擬安全氣囊迅速充氣膨脹，真實演示汽車安全氣囊系統的工作過程。
3.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車安全氣囊系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車安全氣囊系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對安全氣囊控制單元進行讀取故障碼、清除故障碼等自診斷功能。
6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
7.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格
外形尺寸(長×寬×高)：1240×600×1700mm
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
