檢測與轉換(傳感器)技術實驗臺

檢測與轉換(傳感器)技術實驗臺
[名稱]:檢測與轉換(傳感器)技術實驗臺
[規格型號]:DB-222A
[產品價格]:
[產品參數]:請聯系客服
[聯系電話]:021-36334717
[QQ]:
點擊這里給我發消息點擊這里給我發消息
歡迎關注我公司產品

產品詳情

概述:
DB-222A檢測與轉換(傳感器)技術實驗臺是本公司多年生產傳感器教學設備為基礎,為適應不同類別、不同層次的專業需要。推出了模塊化新產品。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳
感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗室設備。(電腦自備)

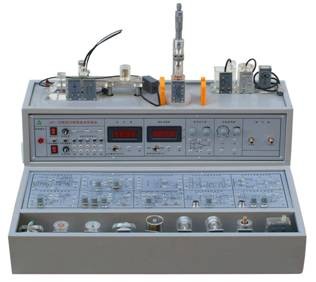

傳感器實驗臺
主要技術與功能:
1、輸入電源:單相三線AC220V±10%  50Hz
2、工作環境:溫度-10℃~+40℃
3、相對濕度<85%(25℃) 海拔<4000m
4、裝置容量:<0.3kVA、
5、外型尺寸:610×500×400mm
6、實驗臺提供直流穩壓電源:±5V、±15V,具有短路保護功能。
7、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
8、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直流放大器。
9、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
10、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。頻率測量范圍1-9999 Hz,轉速測量范圍1-9999rpm。
11、機械式壓力表:0-40Kpa,精度2%。
數據采集卡及處理軟件:
數據采集工作12位AD轉換、分辨率由1/22048,采樣周期1m-100ms,采樣速度可選擇,即可單次采樣亦能連續采樣。USB、RS-232接口,與計算機串行工作。提供的處理軟件有良好的計算機界面,可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。


實驗臺特點:
1、 傳感器外殼采用進口透明有機玻璃與硬聚氯制做,內部裝置各種精密傳感器。
2、 每種傳感器每個獨立,傳感器上印有原理圖與接線口,給學生做實驗時快捷方便,而且老師可以帶到課堂上講課用。
3、 傳感器轉換電路板采用模塊式結構,模塊上印有轉換原理圖與接線口。
4、 學校選購可根據要求增減實驗項目,實驗項目還可以根據新產品的開發不斷拓展。

傳感器種類及技術指標:


序號 實 驗 模 塊 傳 感 器 名 稱 量 程 精 度
1 電阻霍爾式傳感器模塊 電阻式傳感器 ± 2mm ± 1.5%
2 霍爾式傳感器 ≥ 2mm 0.1%
3 電容式傳感器模塊 電容式傳感器 ± 5mm ± 2%
4 電感式傳感器模塊 電感式傳感器 ± 5mm ± 2%
5 光電式傳感器模塊 光電式傳感器 0-2400轉/分 ≤ 1.5%
6 渦流式傳感器模塊 渦流式傳感器 ≥ 2mm ± 3%
7 溫度式傳感器模塊 溫度式傳感器 0-80℃ ± 2%
8 壓電式加速度傳感器模塊 磁電式傳感器   0 .5V/m
9 光纖式傳感器模塊 壓電式加速度傳器 1-30Hz ± 2%/s
10 壓力傳感器模塊 光纖式傳感器 ≥1.5mm ± 1.5%
11 低頻振蕩器模塊 壓力傳感器 0-50kpa ± 2%
12 差動放大器模塊 氣敏傳感器 50-200ppm
13   濕敏傳感器 10-95%RH ± 5%
14   霍爾式測速傳感器 0-2400 轉/分 ± 1.5%
15   渦流測速傳感器 0-2400轉/分 ≤ 1.5%
16   磁電測轉速傳感器 0-2400轉/分 ≤ 1.5%
17   轉速傳感器 0-2400轉/分 ≤ 1.5%

傳感器實驗內容如下:
 帶*為實驗為思考實驗

  實驗一 電阻式傳感器的單臂電橋性能實驗
  實驗二 電阻式傳感器的半橋性能實驗
  實驗三 電阻式傳感器的全橋性能實驗
  實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗
  實驗五 電阻式傳感器的振動實驗*
  實驗六 電阻式傳感器的電子秤實驗*
  實驗七 變面積式電容傳感器特性實驗
  實驗八 差動式電容傳感器特性實驗
  實驗九 電容傳感器的振動實驗*
  實驗十 電容傳感器的電子秤實驗*
  實驗十一 差動變壓器的特性實驗
  實驗十二 自感式差動變壓器的特性實驗
  實驗十三 差動變壓器的性能實驗
  實驗十四 激勵頻率對差動變壓器特性的影響
  實驗十五 差動變壓器的振動實驗*
  實驗十六 差動變壓器的電子秤實驗*
  實驗十七 光電式傳感器的轉速測量實驗
  實驗十八 光電式傳感器的旋轉方向測量實驗
  實驗十九 接近式霍爾傳感器實驗
  實驗二十 霍爾傳感器的轉速測量實驗
  實驗二十一 霍爾傳感器的振動測量實驗
  實驗二十二 渦流傳感器的位移特性實驗
  實驗二十三 被測體材質對渦流傳感器特性的影響實驗
  實驗二十四 渦流式傳感器的振動實驗
  實驗二十五 渦流式傳感器的轉速測量實驗
  實驗二十六 溫度傳感器及溫度控制實驗(AD590)
  實驗二十七 磁電式傳感器的特性實驗
  實驗二十八 磁電式傳感器的轉速測量實驗
  實驗二十九 磁電式傳感器的應用實驗*
  實驗三十 壓電加速度式傳感器的特性實驗
  實驗三十一 光纖傳感器的位移特性實驗
  實驗三十二 光纖傳感器的振動實驗
  實驗三十三 光纖傳感器的轉速測量實驗
  實驗三十四 壓阻式壓力傳感器的特性實驗
  實驗三十五 壓阻式壓力傳感器的差壓測量實驗*
  實驗三十六 超聲波傳感器的位移特性實驗
  實驗三十七 超聲波傳感器的應用實驗*
  實驗三十八 氣敏傳感器的原理實驗
  實驗三十九 濕度式傳感器原理實驗
