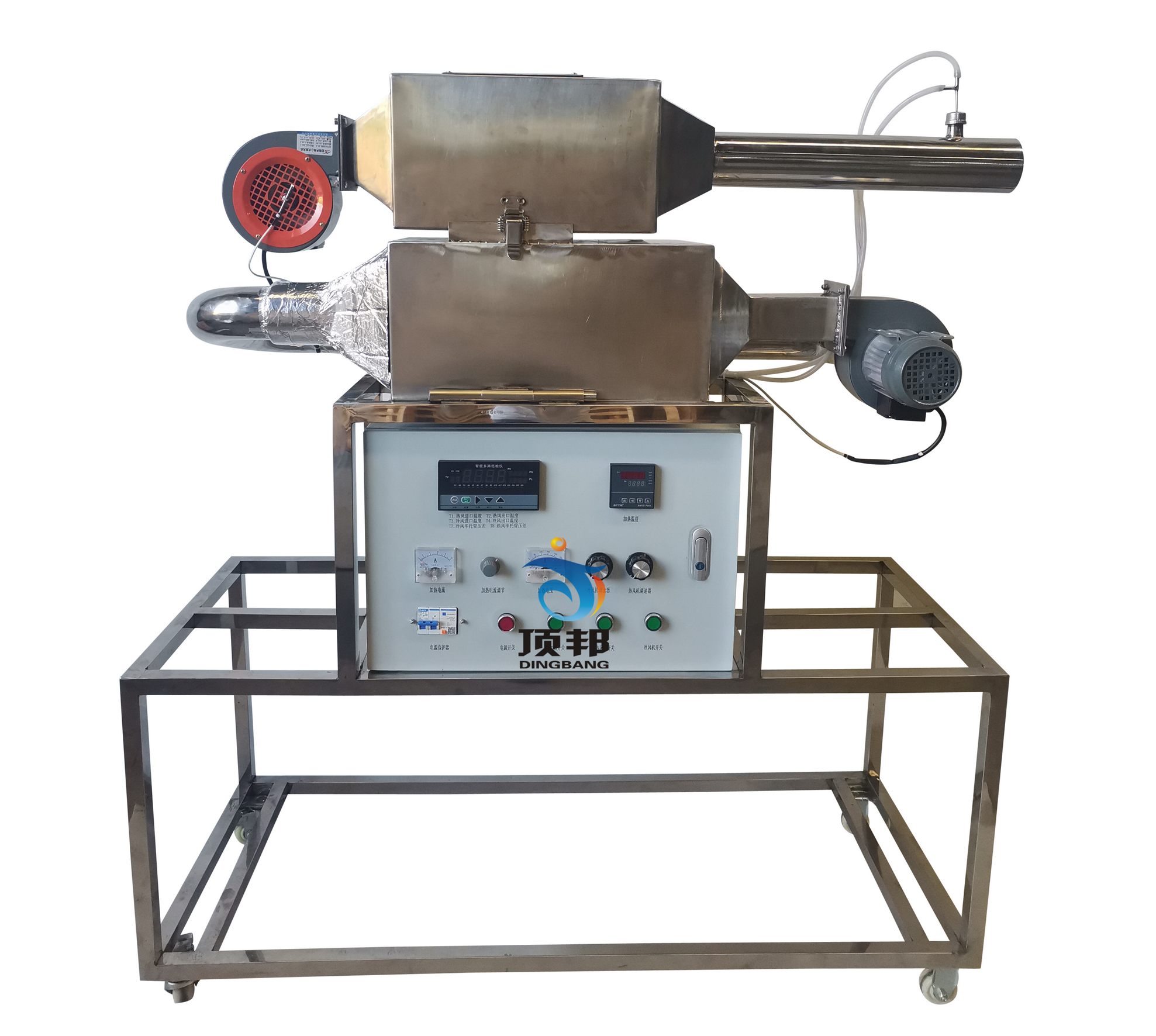

DB-QQH 氣—?dú)?a target="_blank" style="padding: 0px; margin: 0px; border: 0px; color: rgb(0, 0, 0); text-decoration-line: none;">熱管換熱器實驗臺

實驗?zāi)康模?br style="padding: 0px; margin: 0px;"/>1、測量翅片管式熱管換熱器換熱量與分析熱端介質溫度關系。
2、可進行熱管傾斜角度對熱管工作性能影響的實驗。

主要配置：
翅片管式熱管換熱器，加熱段循環加熱風道，被加熱段加熱風道，鼓風機，循環風機，笛形管流量計配差壓傳感器，加熱由固態調壓模塊無級調節，信號輸入巡檢儀顯示溫度、壓差，電流表，電壓表，不銹鋼臺架及控制屏等。

技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率500W。
2、低噪音離心風機 ，功率：250W， 流量：1000 m3/h。
3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
4、冷、熱端測速段風管直徑Φ100mm，熱段空氣采用循環系統，系統溫升快；翅片式（鋁軋片管）熱管換熱 器，尺寸 Φ20 × 420mm ，材質紫銅管。
5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
6、外形尺寸：1500×550×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。
